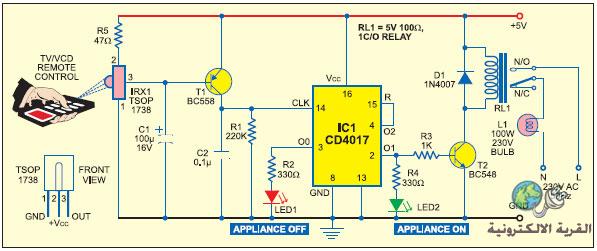

اريد شرح لهذه الدائرة

[the myth]

http://www.qariya.com/electronics/remot11263.htm


1-هل هناك مشكلة ازا وصلتها ببطارية 9 فولت
2-كيف اوصل الدائرة التي اريد ان اتحكم بها بهذه الدائرة
3-مانوع الريليه الموجود في هذه الدائرة
واشكركم على المساعدة

[فهد المنصور]

1-هل هناك مشكلة ازا وصلتها ببطارية 9 فولت

لاا ..


2-كيف اوصل الدائرة التي اريد ان اتحكم بها بهذه الدائرة

كما هو موجود على المخطط .. وهو عن طريق اطراف الريلية
http://www.qariya.com/electronics/relay.htm

3-مانوع الريليه الموجود في هذه الدائرة

اي ريلية جهده يتناسب مع جهد البطارية .. وايضا اطراف ملامسات الريلية تستطيع تحمل تيار الدائرة المطلوب التحكم بها

[the myth]

اشكرك يا اخ فهد وماقصرت
لكن هناك خمسة اطراف للريليه اوصله بأي واحد منهم

[فهد المنصور]

المشاركة الأصلية كتبت بواسطة the myth

اشكرك يا اخ فهد وماقصرت
لكن هناك خمسة اطراف للريليه اوصله بأي واحد منهم

هنا الاطراف الخمسة

• الاطراف على اليسار هي اطراف الملف ويتم توصيلها كما في مخطط دائرة الاستقبال
• يتم توصيل الطرف العلوي مع طرف NO .. كما في مخطط الاستقبال
• في الغالب تجد هذا المخطط على جسم الريلية او المسميات .. ان لم يكن يمكنك بسهولة اختبار النقاط بواسطة جهاز قياس الاستمرارية او الملتميتر

[the myth]

جزاك الله خير

[the myth]

لو سمحت يا اخ فهد لو كان الريليه بــ 8 اطراف كيف اوصلو وكم عدد الاطراف اللي تتوصل بالجهاز المراد التحكم به
