أولا أعتذر عن التأخير فالنت لدى كانت هذا الاسبوع و مازالت سيئة و غالبا الراوتر يحتاج تغيير

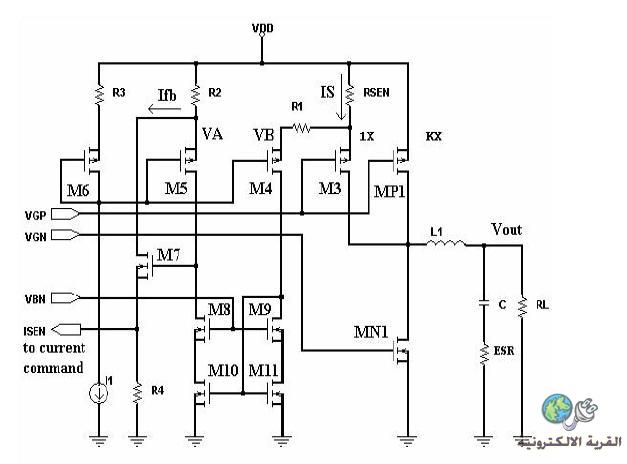

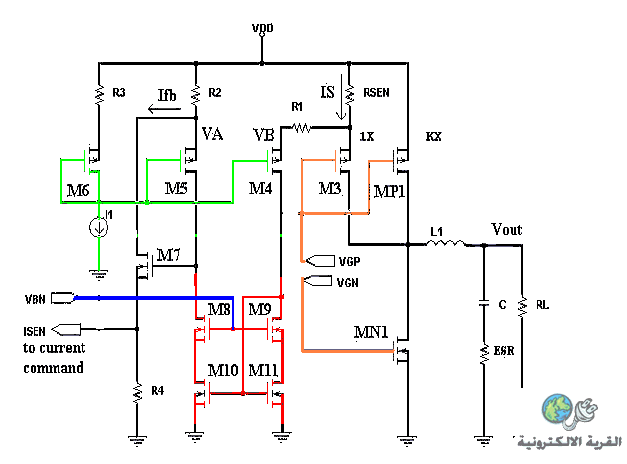

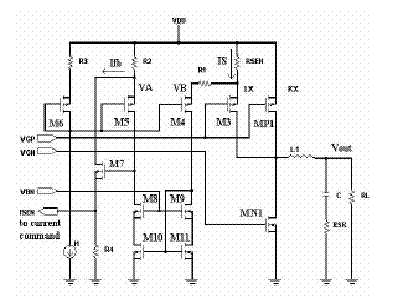

باجراء بعض التلوين و تحريك المكونات نجد الدائرة هكذا
نجد أن الترانيستورات الأربع M8,9,10,11 تعرف باسم مرآة التيار Current mirror حيث يكون التيار فيها متساوى أى تيار M8,M10 يساوى M9,M11 و المتحكم هنا الجهد VBN
مزيد من الشرح هنا
http://www.odyseus.nildram.co.uk/RFI...ent_Mirror.pdf
تركيبة مشابهة من الترانزيستورات M6,M5,M4 و الأول يفرض تياره على الثانى والثالث
الآن لدينا قنطرة هويتستون من 3 فروع كل فرع منها هو مصدر تيار ثابت
فرق التياريخرج من M7 و مثيله M3 و من m7 لدائرة التحكم والتى تعيد الأمر و رد فعله من خلال ISEN
أما الباقى فهى دائرة خرج يمكنها تكبير التيار أو التحكم فى الخرج ولكن ما لم يكن التحكم سن منشار لا يتولد فيها أى نوع من الاهتزازات أو التغيرات فالدائرة مكبرات تيار و جهود مستمرة فقط

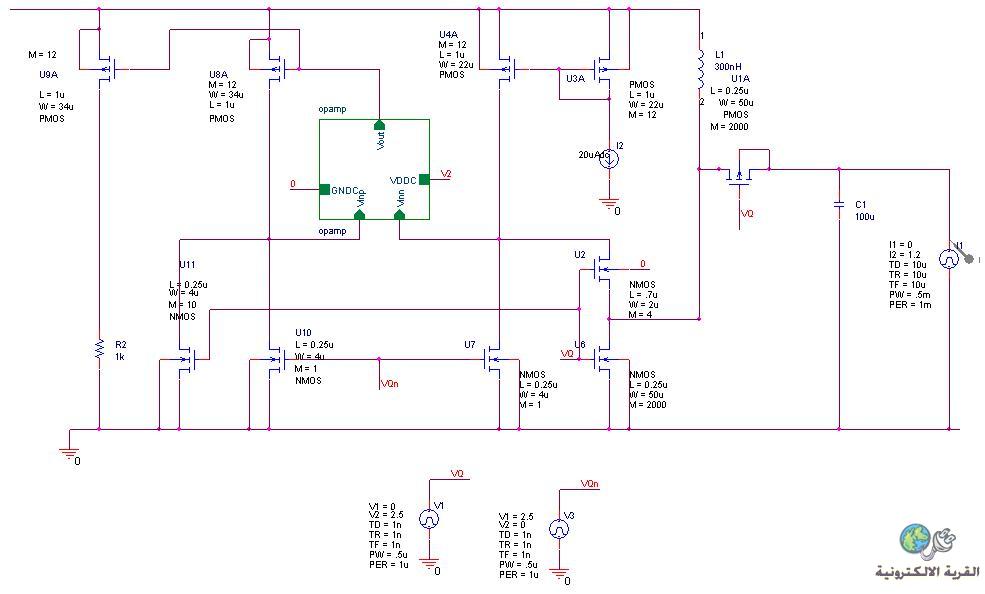

سؤال بخصوص تصميم استشعار التيار
