السلام عليكم ورحمة الله وبركاته
لقد صنعت هذه المبرمجة منذ فترة من خلال مشاركة احد الاخوة الكرام في هذا الموقع الكريم ولكنها لم تعمل وعانيت معها كثيرا حيث بدلت الكابل وراجعت نقاط اللحام و بدلت برنامج حرق البك و غيرت كثيرا باعداداته وغيرت البك و حتى الكمبيوتر استعنت بغيره بلا فائده

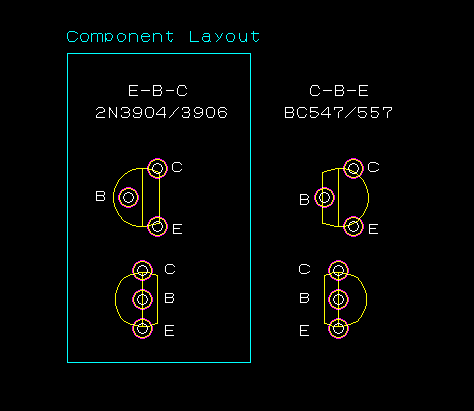

وصدفه الهمني الله ان انظر الى اقطاب الترانزستورات المستخدمة واقصد هنا الترانزستورات ذوات الارقام : BC 547 و BC557 حيث يوجد منها اثنان من الرقم الاول وو احد من الرقم الثاني في هذه الدارة وتبين انه اذا اتبعت هذه الصورة في تركيب هذه الترانزستورات فسوف تركب بشكل مقلوب اي ان القطب E سوف يركب مكان القطب C بينما قطب القاعدة B سيكون ركب في مكانه بشكل تلقائي وهنا لا يهمنا هذا القطب (قطب القاعدة) لذا يجب قلب هذه الاقطاب عند التركيب من خلال قلب اتجاه الترانزستورات اي بعكس الموجود في هذه الصورة وانشاء الله سوف تعمل واعيد واكرر انشاء الله سوف تعمل هذه المبرمجة ....
ملاحظة مهمة : عند استعمال برنامج نقل ملف الهيكس الى البك(المسمى ICPROC) مع هذه المبرمجة مع استخدام نظام ويندوز اكس بي يجب وضع ملف قيادة في نفس المجلد الموجود فيه هذا البرنامج وهنا اسمحوا لي ان اشكر الاخ فتح الله عبد العزيز اللذي نبه الى هذه النقطة .............

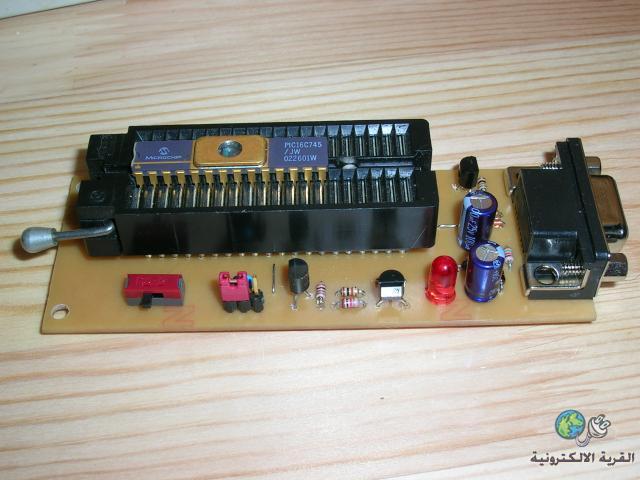

صورة المبرمجة المقصودة بهذه المشاركة :
http://upload.qariya.info/images/qariya-8ad038ec49.jpg
ستودعكم الله وارجو التوفيق للجميع
ولي طلب لو تكرمتم الا وهو الدعاء ان يؤمني وسائر المسلمين في بلادنا وخاصة سوريا
|
الى كل من صنع هذه المبرمجة ولم تعمل اليك الحل انشاء الله ؟
