مساعدة من الاخوة

[عمرالحلبوسي]

السلام عليكم اريد من الاخوة المساعدة في دائرة فصل
لدي بطاريتان 12v ومروحة عملت بربط ريلاي 12vdcوغذيت لبريلاي من البطارية رقم 1فخرجت من الريلي الموصل على نفس البطارية1 وربطت البارد مشترك بين البطاريات للمروحة الفكرة عندما يقل شحن البطاريةرقم1 سوف يفقد الشحن ويحول الريلاي على البطارية رقم2 هذه الفكرة فتبقى المروحة مستمرة المشكلة التي وقعت بها ان الريلاي يبقى يعمل بشكل متذبذب بين البطارية رقم 1المنتهية الشحن والبطارية الممتلئة المطلوب اريد قاطع للكهرباء v12الواصلة للريلاي بعد انخفاض مستوى شحن البطارية ارجو حل هذه المشكلة

[فهد المنصور]

شغل الريلية عن طريق ترانزيستور NPN و يتم التحكم بجهد الاطفاء بالتحكم بقيمة المقاومة المتصله مع قاعدته ..

[حيدر علاج حسن]

صحيح أن جهد الريلي 12 فولت لكنه ممكن أن يعمل على أقل من ذلك بكثير .
تحتاج الى مكبر عمليات يعمل كمقارن و منظم جهد للمقارنه به .
و يجب أن تكون المقارنة عالية الدقة لأن جهد البطارية يتأثر كثيرا بالتيار أذا شارفت على الأنضاب
و هذا هو سبب التذبدب بين البطاريتين . بالأضافة الى أنه يجب عدم ترك البطارية تنضب للآخر لأن عمرها سوف يقل .

[عمرالحلبوسي]

السلام عليكم ممكن توضيح اكثر بذكر قيمة الترانسستر والمقاومة وياريت رسم توضيحي مع جزيل الشكر

[حيدر علاج حسن]

طريقة اسهل بكثير .
تستخدم ريلي ذو خطين الخط الاول نستخدم فيه النقطة المفتوحة لتشغيل المروحة . و الخط الثاني نستخدم فيه النقطة الغالقة و نجعلها في دائرة ملف الريلي الثاني .


عندما تنضب البطارية الاولى بمجرد فصل الريلي الاول سيدخل الريلي الثاني في العمل و بنفس الوقت سيفتح دائرة ملف الريلي الاول و يمنعه من العودة و التذبذب .
و هذا ملف المحاكاة للعملية يعمل على برنامج البروتوس 7_7

http://arabsh.com/k8z8z7psjckc.html

[عمرالحلبوسي]

[IMG][/IMG]
هذه دائر التي عملت عليها لكن المشكلة التذبذب عند انخفاض مستوى التيار في البطارية رقم1علما ان تغذية الريلاي من نفس البطارية

[حيدر علاج حسن]

اخي عمر دائرتك صحيحة من حيث التوصيل لكن كما ذكرت لك فأن جهد البطارية يتأثر كثيرا بالحمل عندما ينضب الشحن .
فعندما يفصل الريلي ينقطع الحمل عن البطارية الاولى و يرتفع جهدها فيشغل الريلي مرة اخرى و هكذا تبقى العملية في تأرجح ...
الدائرة التي رفعتها لك لاتسمح لاي من الريليات العودة للعمل بعد الفصل .
الريليات التي تحتاجها متوفرة بكثرة لدى محلات السيطرة ....

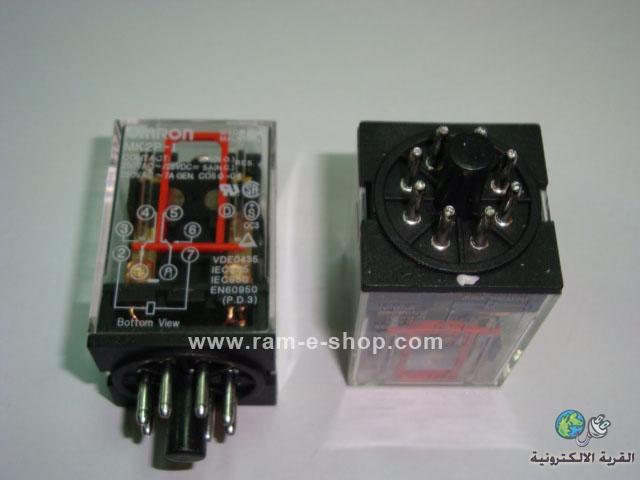

و هذه صورته

سعره 5000 دينار ....
جهد التشغيل تجده مكتوب على الملف ...

[عمرالحلبوسي]

اخ حيدر المشكلة الدائرة الي رفعتهه انتة مواضحة عندي ممكن توضيح اكثر
اما جهد التشغيل للريلي الي رفعتة انتة يعني اشتري 12v
