مقياس حرارة

[abdo1992]

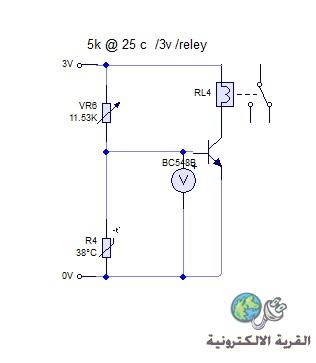

السلام عليكم انا في الواقع بعمل فراخة دجاج (حضانة) والمفروض درجة الحرارة تكون 37 انا عملت دائرة نظريا بس مش حاسس انها دقيقة وهيكون صعب المعايرة
فلو حد عندة اقتراح او نقض او رأى فليتفضل



المقاومة الحرارية 10k عند درجة 25
ممكن اي نوع اخر انا مش عارف
وحني الريلي انا حطة 3v ممكن اي حاجة تنية (هو المفروض بيفصل سخان 25 w )

[حيدر علاج حسن]

لا اعرف قصدك بالمقاومة الحرارية ... لكن المفهوم عن هذا النوع يخص مقاومات القدرات العالية من المقاومات و التي تسخن اثناء التشغيل ...
فاذا كانت كذلك فهي لاتنفع في هذا المشروع .
من الافضل ان تستخدم حساس حرارة مثل LM35 و تجعله يتحكم بدائرة تشغيل المسخنات .
مثل هذه الدائرة ...

http://www.qariya.com/electronics/te...ol_circuit.htm

[abdo1992]

في الاول الف شكر علي اهتمامك

في الواقع انا لسة مبتداء جدا وكل خبرتي اكتسبتها من كتاب واحد والكتاب قال إن في مقاومة تتغير قيمتها مع درجة الحرارة بس دة مش مهم

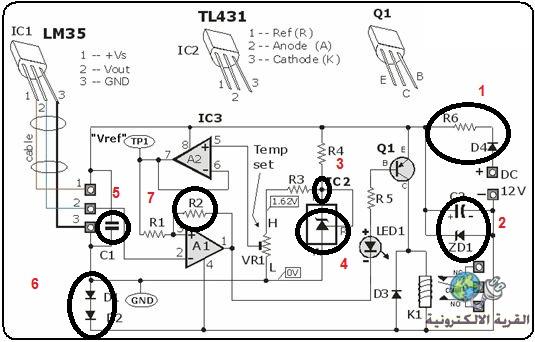

انا في الواقع اعجبت جدا بالدائرة بس عندة شوية اسالة رخمة

بالنسبة للدائرة 1 مافائدة المقاومة والديود
وبالنسبة للدائرة 2 ما فائدة المكثف والزينر
والنسبة الدائرة 3 هل هي نقطة تقاطع
النسبة للدائرة 4 دة علشان اة واسمة وحصائصة
بالنسبة للدائرة 5 هو وضع مكثف لة
بالنسبة للدائرة 6 لماذا وضع 2 ديود اة الفائدة منها
اخيرا في الدائرة 7 لة وضع مقاومة

اخيرا اقل جهد بتشتغل علية كام والتيار علشان لو عملت محول


وطبعا انا مش عارف اشكرك ازاي ويارب يكون في ميزان حسناتك

[حيدر علاج حسن]

هذه الاسئلة يجيبك عليها المهندس F.Abdelaziz فهي دائرته ...
و لك ان تتابع الموضوع بتفاصيل اكثر على هذا الرابط ...

http://www.qariya.com/vb/showthread.php?t=74133

[abdo1992]

الف شكر علي اهتمامك

[حيدر علاج حسن]

LM358 هذا مكبر عمليات
LM35 هذا حساس حرارة
عندك حق . يوجد تشابه كبير بالارقام

[abdo1992]

طيب والمقارن اسمة اة

[حيدر علاج حسن]

مكبر العمليات هو المقارن .....
