طلب من مهندسينا الكرام دائرة حماية بمؤقت

eng well · 21-06-2011, 12:24 PM

لدى جهاز يعمل بألية معينة وهى التشغيل لمدة 30 ثانية تقريبا ثم يفصل وهكذا فأنا اريد دائرة لحمايته بحيث يتم توصيلها مع هذا الجهاز واذا اشتغل الجهاز ولم يفصل اتوماتيكيا تقوم الدائرة بفصل التيار بعد 5 دقائق تقريبا ولا يعود التيار الا اذا وصلته يدويا وشكرا لمهندسينا الكرام فى المنتدى وجزاكم الله خيرا

حيدر علاج حسن · 21-06-2011, 04:32 PM

الا تعتقد ان الفرق كبير بين 5 دقائق و 30 ثانية ؟؟؟؟

eng well · 21-06-2011, 05:43 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

الا تعتقد ان الفرق كبير بين 5 دقائق و 30 ثانية ؟؟؟؟

مهندس حيدر سأذكر لحضرتك طلبى مرة اخرى انا اسف ربما اخطأت فى ذكر ما اريد ببساطة اريد دائرة تفصل بعد خمس دقائق من التشغيل ولا توصل التيار الا اذا انا وصلته يدويا

حيدر علاج حسن · 21-06-2011, 06:52 PM

في هذه الحالة يمكنك استخدام جهاز حماية الثلاجة او المكيف و حسب التيار عندك ...
فقط تلغي النقطة المفتوحة للريلي و تفعل النقطة الغالقة بدلا منها ...
هذا الجهاز متوفر بكثرة في الاسواق و سعره بحدود 2 دولار ...

eng well · 21-06-2011, 08:45 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

في هذه الحالة يمكنك استخدام جهاز حماية الثلاجة او المكيف و حسب التيار عندك ...
فقط تلغي النقطة المفتوحة للريلي و تفعل النقطة الغالقة بدلا منها ...
هذا الجهاز متوفر بكثرة في الاسواق و سعره بحدود 2 دولار ...

اشكرك بشمهندس حيدر على الاهتمام وسأبحث عن هذا الجهاز لكن بعد اذن حضرتك هل توجد دائرة بسيطة يمكننى تنفيذها بنفسى؟؟
وشكرا مرة اخرى على مجهود حضرتك

حيدر علاج حسن · 22-06-2011, 04:32 AM

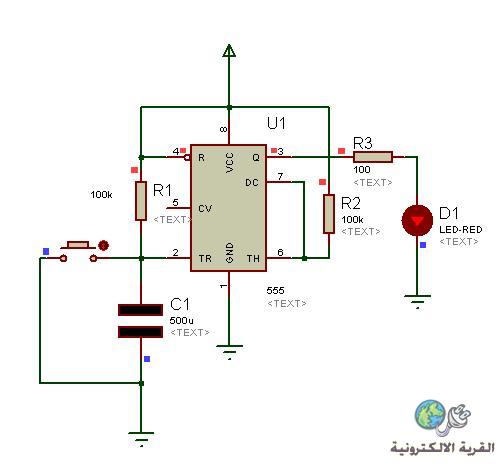

هذه الدائرة تعمل لفترة ثم تفصل ...
لاعادة التشغيل نضغط على المفتاح .
زمن التشغيل يمكن التحكم به من خلال المقاومة R1 المكثف .

eng well · 22-06-2011, 09:56 AM

هذا هو المطلوب اكرمك الله يا بشمهندس حيدر زادك الله علما ويارب دائما نستفيد من علم حضرتك ومهندسين القرية الكرام وشكرا جزيلا

حيدر علاج حسن · 22-06-2011, 10:23 AM

بالتوفيق ان شاء الله اخي الكريم ...
لك جزيل الشكر
