متشكر لزوقك يا بشمهندس جدا
لكن الصورة لم تفتح نهائيا ولم أفهم المقصود أكون شاكر لسعادتك لو بسطتلى العملية شوية أنى مش هاوصل لدرجة علمك دى جزاك الله خيرا
اقتباس:
المشاركة الأصلية كتبت بواسطة حيدر علاج حسن
طبعا الطرق كثيرة و المهم في كل واحدة هو ان يحصل كل ليد على جهده و تياره المقننين .
هذه احدى الطرق

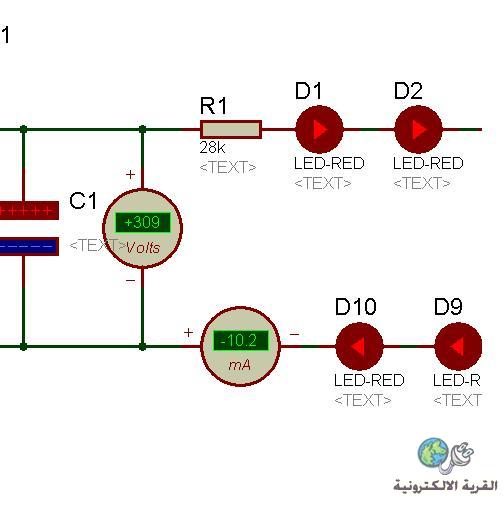

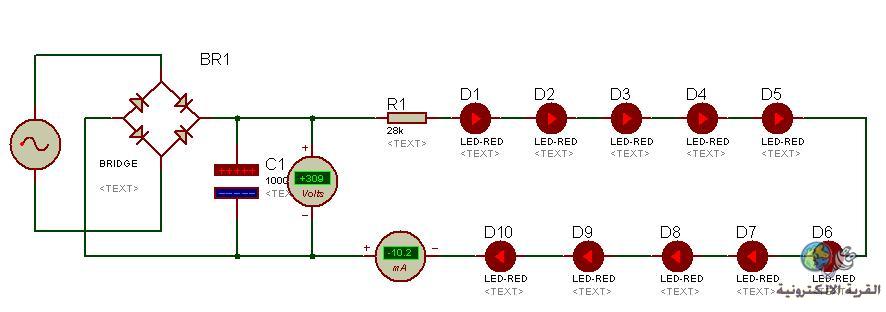

هذا هو الشكل العام للدائرة ... طبعا لم اتمكن من توصيل 80 ليد لذلك سوف نغير المقاومة بحيث يحصل كل دايود على 2,2 فولت و تيار 10 ملي امبير
جهد المصدر 220 فولت و عليه جهد القمة = 220 × 1,4 =311 فولت
الجهد الخارج من القنطرة = 311 - 1,4 =309,6 فولت ... نقول : 309 فولت
جهد (80 ليد ) =2,2 × 80 =176 فولت ..
تيار الليدات = 10 ملي امبير ...
جهد المقاومة = 309 - 176 = 133 فولت ...
المقاومة = جهدها ÷ تيارها = 133 ÷ 10 =13,3 كيلو اوم
قدرة المقاومة = جهدها × تيارها = 133 × 0,01 = 1,5 واط
|
