إلى الأخ فهد

[khaldoun]

الأخ الكريم فهد أرجو منك المساعدة,كما نعلم أنه في أجهزة حماية الكمبيوتر الـ UPS يتم استخدام الريليهات للانتقال مابين دارة التغذية الرئيسية ودارة البطاريات وكما نعلم أن الريليهات تتصف بزمن استجابة بطيء نسبياً فالسؤال هو : ألا نستطيع أن نستبدل هذه الريليهات بعناصر الـ CMOS لما تتصف به بسرعة الاستجابة وفي حال الإيجاب كيف يمكن أن تكون دارة ربط عناصر الـ CMOS فيما بينها وكذلك ربطها في مكان الريليهات ولك جزيل الشكر وفائق الإحترام

[فهد المنصور]

السلام عليكم ..

اهلا وسهلا بك اخي khaldoun ..

لا يفترض وجود اي فاصل زمني مهما كان صغير بين انقطاع التيار الكهربائي وبين عمل دائرة الـ UPS ..

لان هذا يتنافى اصلا مع مسمى دائرة التغذية الغير منقطعة
Uninterruptible Power Supply (UPS) Unit

بالنتيجة لا يوجد دائرة UPS تعتمد على ريلى .. في عملية نقل الكهرباء ولا حتى اشباه موصلات سريعة الاستجابة مثل CMOS

في الحقيقة توجد طريقتين لتوصيل وحدة UPS .. مع الاحمال ..

1- احد الطرق المعروفة هي ان يتم توصيل البطاريات مباشرة مع الحمل .. وتيار التغذية الرئيسي يقوم فقط بشحن تلك البطاريات ..
بهذه الطريقة .. اذا حدث اي انقطاع فلن يتأثر الحمل .. لانه يعتمد على البطاريات ولن يكون هناك اي انقطاع ..


2- الطريقة الاخرى .. هي ان يتم توصيل الاحمال مع البطاريات مع مصدر التغذية مباشرة .. وبهذا سيكون هناك تنافس مستمر بين مصدر التغذية الرئيسي .. والبطاريات لخدمة الحمل .. واي انقطاع لأحدهما سيتولى الاخر المهمه ..

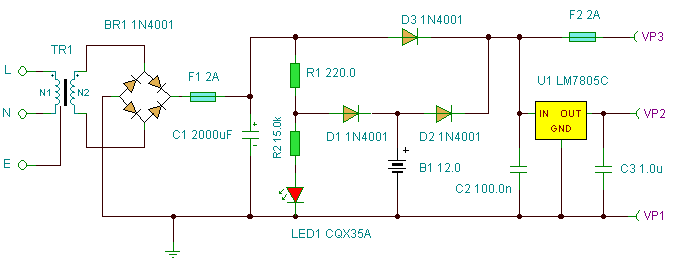

مثال على هذه الدائرة ..
[align=center][/align]

واي سؤال اخر انا ان شاء الله في الخدمة ..

:can:

[khaldoun]

السلام عليك أخي الكريم فهد , شكراً جزيلاً لك لاهتمامك والرد السريع على سؤالي والتوضيح لي .
أما بالنسبة للـ UPS فإنه عند إنقطاع التيار يُصدر صوت طقطقة من داخله أي (طق طق) وهذا ما أوحى لي بوجود الريليهات لأنها تصدر هذا الصوت عند التبديل.
ولك فائق الاحترام

[Dreamer]

من ماذا يعاني اليو بي اس الموجود عندك ؟
اعني هل صوت الريلية " تك " متكرر ؟

[khaldoun]

شكراً لك أخي الكريم لاهتمامك .
إن المشكلة الرئيسية التي أعاني منها هو كثرت حدوث حالات عدم استقرار في شبكة الكهرباء وخاصة كثرت حدوث انقطاع التيار وعودته لفترة صغيرة جداً جداً أي جزيئات قليلة من الثانية في هذه الحالة باذات فإن جهاز الـ UPS لدي لا يستطيع أن يحمي جهاز الكمبيوتر مما يؤدي إلى إعادة إقلاعه علما بأن الـ UPS يعمل عند انقطاع التيار ويقوم بتأمين التيار اللازم لعمل الكمبيوتر لمدة ربع ساعة .
أما بالنسبة لصوت الريليه فلا يُسمع إلا عند حدوث انقطاع أو لطشة في التيار الكهربائي.
ولك من تحية طيبة.
