[I-IEMA]

الســلام عليكم ورحمة الله وبركاته

كل عام و انتم بخير بمناسبة الشهر الكريم
اعاده الله علينا و عليكم بالخير واليمن والبركات

بوردة AMD ،، جيجا بايت GA-MA74GM-S2 قاطعة باور

من الفحص الظاهرى لقيت ان البوردة متسخن عليها قبل كدا و طاير منها حاجات !!

سألت صاحبها ، قالى ان الحرق ده موجود من يوم ما اشتراها و ان العطل ظهر لما فك الجهاز و كان بينضفه من التراب

فأنا عاوز اعرف هل دول المشكلة فعلا ؟ و سهل الاقى الحاجات الناقصة دى و ارقامها ايه ؟؟

ولا ممكن المشكلة ممكن تكون اكبر و الموضوع يكون عميـــق

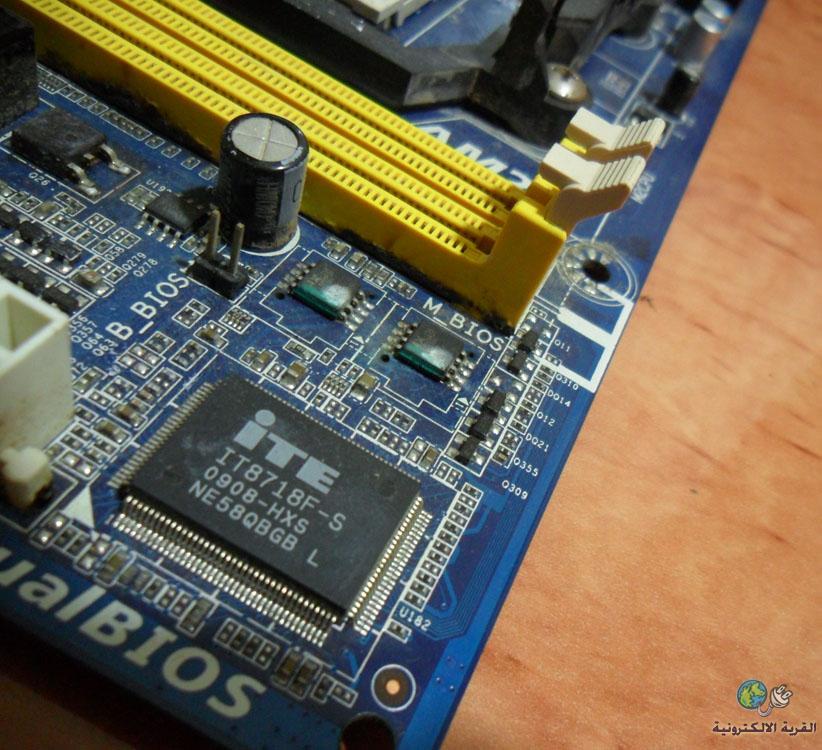

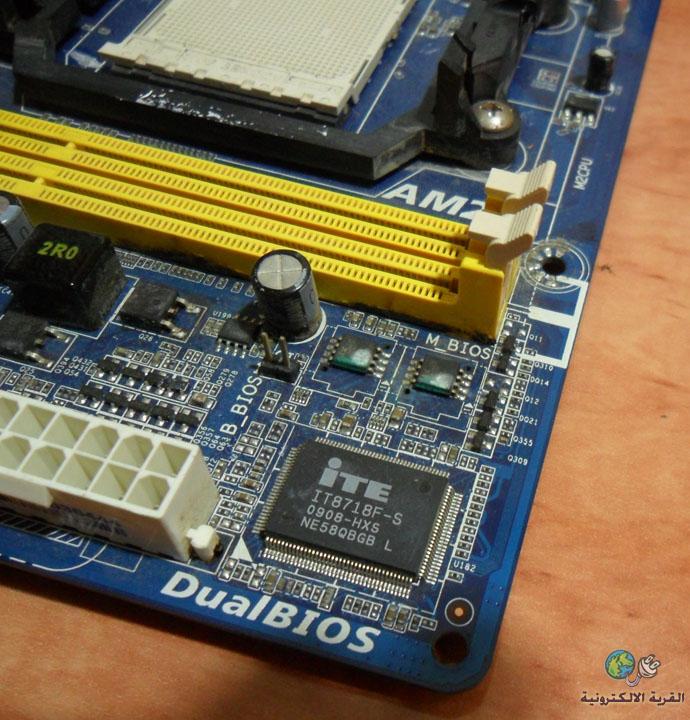

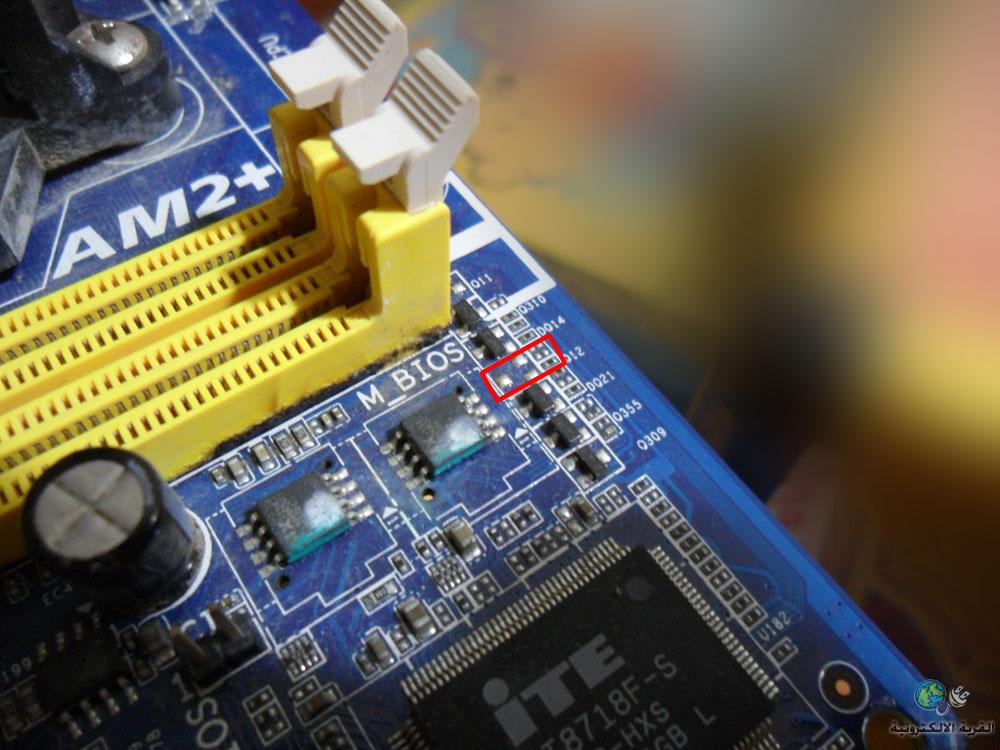

و اليكم صور مفصلة للـ 3 دايودات اللى (اعتقد انها ) طايرة :



اضغط للتكبير
-

فى انتظار افادتكم

[I-IEMA]

up..........

[محمدهاردوير]

جرب تشغل البردة من غير كابل الداتا الاربعة سلك اذا قامت بور افحص موسفتات دائرة البروسيسور و الكنترول و ايسيهات الدريف
اذا لم تعمل بور فى عدم وجود كابل الداتا اعمل قافلة على الكرستالة اذا قامت غير الكرستاله اذا لم تعمل اعمل قافله على البور بتلميس الاخضر بالاسود اذا قامت تحسس العناصر الالكترونية و بذات الموسفتات و ايسى ال i/o اذا وجدت حرارة شديدة على عنصر غيرو
اذا كانت لا تقوم بعمل قافله على البور تاكد من وضع الجمبر اولا ثم قم بتغير موسفت الريجيلتور اذا لم تعمل سخن اسفل الشب الجنوبى

[POWERMAN3D]

أولاً : هذه ترانزيستورات وليست دايودات .

ثانياً : من الواضح ان الترانزيستورات الناقصة لم يتم تركيبها أصلا من المصنع . لأن فى حالة عدم وجودها لما عملت البوردة من قبل .

ثالثاً : قم بفحص البوردة تحت عدسة مكبرة وخصوصاً أرجل الآيسيهات للتأكد من عدم وجود شورت بينهم .

رابعاً : قم بغسل البوردة بإسبراى جاف .. للتخلص من أى شحنات كهربائية بها .

ووافنا بالنتيجة ...
