يرجى الافاده حول هذا السنسر

[noor1144]

يرجى توضيح حول هذا النوع من السنسر







اولا اريد ان اعرف اسم هذا السنسر بالانجليزي

ثانيا كيف يتم توصيله وماهي استخداماته وهل عندكم كتب او مراجع اقرأ عنه

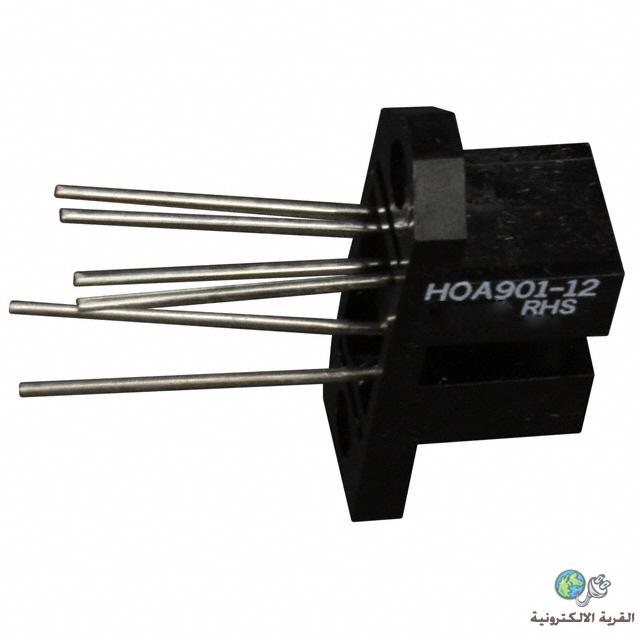

ولو نظرنا فقط على الصورة الاولى للسنسر الذي له اربع اطراف
الاحظ ان منهم من اخذ من هذه الاطراف الاربعة واخرج منهم سته اسلاك ومنهم ومن اخرج منهم خمسة ومنهم اربعة وثلاثة اسلاك .. كيف ذلك


ولكن الصور الاخرى اكثر تعقيدا منها ثلاث اطراف ومنها اربع ؟!؟!؟

انا الان بحاجة الى استخدام مثل هذه الانواع من السناسر لان عندي جهاز لنادي رياضي واقف على هذا السنسر والسنسر الاولي مفقود
ولكن بالدائرة الاكترونية للجهاز النادي هناك اربع مخارج
كيف افحص الدائرة الاكترونية من خلال الاربع مخارج واوصل السنسر او الغيه
هل يوجد فولت محدد يكون ام ماذا علما ان مرسوم على السنسر دائما دايود والجهة الاخرى EA
هل استطيع ان الغي هذا السنسر وماهي الطريقة ؟! لكي يعمل الجهاز
عند تشغيل الجهاز الموتور يلف لفه واحده ويقف الجهاز
انتظر الرد بفارغ الصبر
وشكرا لكم

[أسامة مأمون]

هذا السنسور هو incoder
يمكنه قياس سرعة شىء ما يدور او تحديد زاوية معينة
و لكى يعمل يجب ان يمر دائرة بها شقوق منتظمة بين شق الإنكودر
و بالنسبة لعدد الاطراف هو عدد المخارج و المخرج يكون على طرفين
و هناك طرفين يعملان على ليد يوصل ب 3.3 فولت
بالنسبة للمقالات فليست عندة و ان رايت واحدة فلن ابخل بها عليك

[ماجد عباس محمد]

اخى
هذا حساس بالأشعة تحت الحمراء Photo sensor و تجد عليه رقم و من موقع
http://www.alldatasheet.com
أو جوجل تحصل على مواصفاته مثلا من الصور التى وضعتها
http://www.alldatasheet.com/datashee...L/HOA2001.html

http://www.americanmicrosemi.com/inf...s_pn=HOA901-11

http://www.alldatasheet.com/datashee.../HOA-1870.html

وهو يتكون من جانبين أحدهما به ثنائى مشع تحت الحمراء يعمل بتيار 10 - 20 مللى أمبير يضيء الجانب الآخر و الذى به مستقبل فيشعر بوجود حائل بينهما أم لا. المستقبل قد يكون ثنائى مستقبل تحت الحمراء له طرفين أو ترانزيستور مستقبل تحت الحمراء ذو 3 طرف أو ثنائى بمكبر schmitt trigger أو مكبر من أى نوع له 3 طرف و قد يحتوى 2 مستقبل لتحديد اتجاه الحركة له 4 طرف

له استخدامات عديدة منها مع قرص مثقب يمكن تحديد سرعة دوران المحور و اتجاه الدوران و يسمى encoder و احيانا مع الموتورات يسمى تاكو tacho لكونه يقيس سرعة دوران المحرك

[noor1144]

اذا عندي لوحه الكترونية بها اربع مخارج للسنسر و السنسر ضايع مش موجود
هل استطيع ان اوصل عليها سنسر مثل الذي بالصورة الاولى وكيف يتم توصيله
هل اقيس بالافو لاحدد اين الخمسة فولت واوصلها بموجب الليد والارضي بالسالب
ولكن ماذا عن الفوتو دايود كان يجب يكون الفولت
اتمنى الاجابه عن هذا السؤال لاني بالفعل محتاجه جدا
والشق الثاني الهام ايضا
هل تعلم اخي السنسر البسيط التركيب الذي يعمل اذا وضعت عنده مغناطيس
ويكون من طرفين هل استطيع ان استبدل هذا السنسر بالسنسر الذي تحدثنا عنه
شاهد هذه الصورة


انا افكر ان اوصل سنسر المغناطيس ذو الطرفين بطرفي الفوتو دايود والغي الليد
ولكن هل سيعمل ؟!؟
وطبعا اعمل لها نظام المغناطس

من وجهة نظري ان الفوتو دايود هو يشكل هنا مفتاح هل هذا صحيح اذا سلط عليه ضوء يفتح والعكس صحيح وكذلك الحال مع الفوتو ترانزيستور
انا اريد ان الغي هذا واوصل السنسر المغناطيس
ولكن ياريت تقولي طريقة تحديد الاطراف كما سالت
وشكرا

[ماجد عباس محمد]

أخى
المشكلة أن البوردة مجهولة و عليك إما أن تبحث عن مثيل أو تجرب حتى تعرف ما نوع الحساس المناسب لها لأن مخارج الحساسات متباينة منها المغلق و يفتح بالتفعيل NC و منها العكس NO تماما كالريلاى و بعضها مزود بدائرة فيكتب على خرجها NPN أو PNP
الحساس بالمغناطيس المعروف باسم reed relay لا استطيع أن افيدك هل يناسب أم لا فلا علم لى عن البوردة

تحديد الأطراف من الداتا شيت و إن لم تتمكن فغالبا مت اجد الليد له طرفين أحدهما أطول قليلا من الآخر تماما كالليد الملون، يمكنك بتغذيته من مصدر 5 فولت و مقاومة 330 أوم أن تقيس الجانب الآخر
