منع تشغيل

[asto]

السلام عليكم

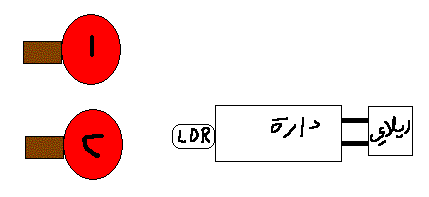

لدينا الصورة التالية :



فيها 2 لمبة و دارة تحوي ldr و ريلاي تقوم بتشغيل الموتور الموصول بالريلاي اذا اضائت اللمبة 2 فقط

و المطلوب :

تحقيق انه اذا اضائت اللمبة 1 يتم فصل التيار عن الريلاي تحديدا و بالتالي لا يعمل الموتور طالما اللمبة 1 مضيئة

[ماجد عباس محمد]

هذا ليس بالسهل و يحتاج دائرة معقدة لكن الأسهل أن تكون لمبة واحدة و 2 من LDR الأولى لتشغيل الريلاى و الثانية لفصله

[asto]

كيف تفصل ال ldr الثانية التيار

[ماجد عباس محمد]

هذه دائرة
http://www.electronics-tutorials.ws/.../bistable.html
يمكنك وضع 2 LDR بدلا من السويتش
أى واحد بين نقطة A والأرضى و آخر بين B والأرضى

[abdullah1200]

انا مش متأكد ايش الدائرة المطلوبة

بس على فهمي انك محتاج دائرة تحتوي على 2 لمبات بحيث
عند استقبال اول اشارة تضيىء اللمبة الاولى فقط
وعند استقبال الاشارة الثانية تضيىء اللمبة الثانية وتشغل الريلي ايضاً


وبدور الريلي يشغلك الموتور الذي تريده

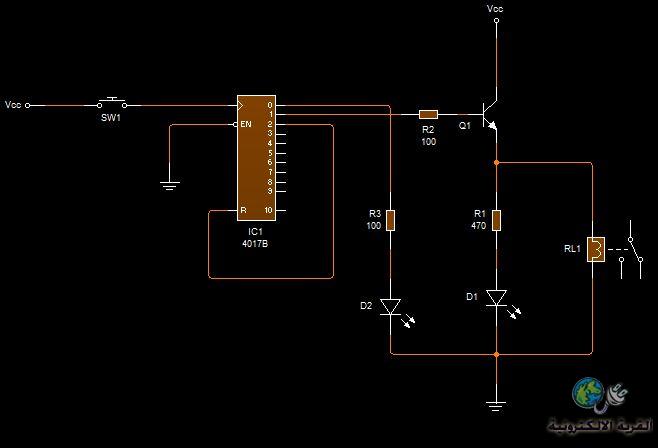

اذا كان هذا هو طلبك فان شاء الله هذه الدائرة تؤدي الغرض




طبعا مكان المفتاح تظع دائرة الاستقبال

[asto]

دارة جميلة و جيدة جدا

لكن لدي سؤالان

كم الفولت المطلوب لهذه الدارة

و

ايمكن استعمال الزر كمبدل بين الليدين (اول ضغطة يشتغل الليد 1 و ثاني ضغطة يشتغل الليد 2) و ايمكن استبدال الليدين ب 2 ريلاي دون احداث اي تغيير في الدارة

[abdullah1200]

المشاركة الأصلية كتبت بواسطة asto

دارة جميلة و جيدة جدا

لكن لدي سؤالان

كم الفولت المطلوب لهذه الدارة

الفولت المطلوب لهذه الدائرة ما بين 5 فولت الى 15 فولت

المشاركة الأصلية كتبت بواسطة asto

و

ايمكن استعمال الزر كمبدل بين الليدين (اول ضغطة يشتغل الليد 1 و ثاني ضغطة يشتغل الليد 2)

نعم
فهي الدائرة تعمل الان بهذا الشكل

المشاركة الأصلية كتبت بواسطة asto

و ايمكن استبدال الليدين ب 2 ريلاي دون احداث اي تغيير في الدارة

الليد الاول متصل مع ريلي
أي انك لن تغير شيء فهو متصل في الدائرة


أما الليد الثاني اذا اردت ان تصل معه ريلي يجب عليك ان تصله بترانزستور لزيادة التيار

كما هو الحال مع الليد الاول

وذلك لان المتكاملة لاتتحمل تيار عالي لتشغيل الريلي مباشرة




ملاحظة

عند توصيل المتكاملة ( العداد )
يجب عليك ان تركز على توصيل الاطراف

[asto]

مشكورين اخوان
