دائرة فتح وغلق باب جرار اوتوماتيكيا

[ahmed_sami]

بسم الله الرحمن الرحيم

اريد دائرة فتح وغلق باب جرار اوتوماتيكيا مثل ابواب السوبر ماركيت الكبيرة

انا اعلم ان الدائرة تتكون من ثلاث اجزاء

1-جزء كهربى و الكترونى
باستخدام light detector
2-جزء ميكانيكى
باستخدام ماتور

control -3
وهو كيفية ربط الجزئين1 .2

فلنفكر سويا فى تنفيز هذة الدائرة

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز مهندس: أحمد سامي

يمكن ان نتعاون سوياً

القطع المستخدمة:

1- محرك أو ماتور كهربائي قوي يمكنك فتح أو غلق البوابة الحديدة
2- ريلاي Relay أو كونتاكتور يتحمل قدرة المحرك ويربط ما بين المحرك والدائرة الالكترونية

http://www.qariya.info/electronics/relay.htm

3- اسلاك توصيل
4- مفاتيح تحكم

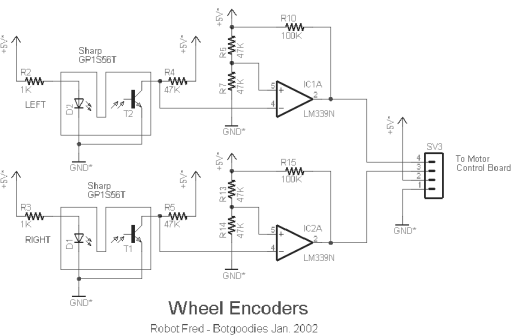

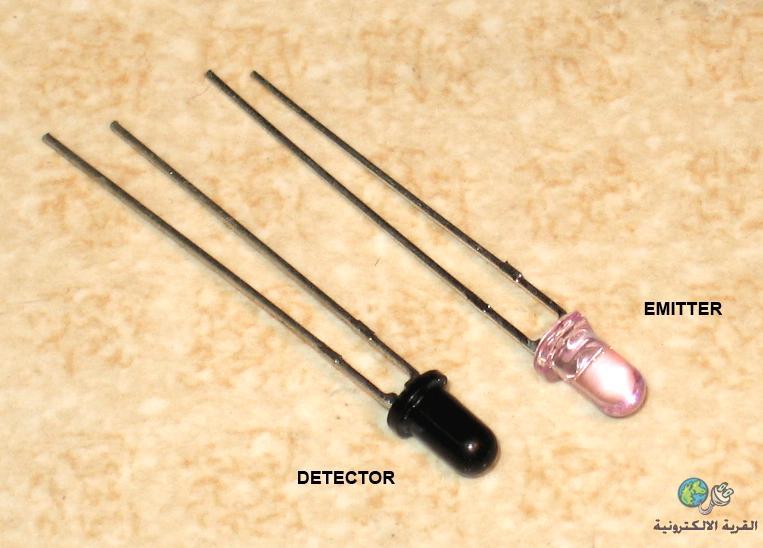

5- القطعة الهامة وهي Photointerruptor Sensor وهي تتكون من دايو ضوئي (يسمي باعث Emitter ) يعمل علي 5 فولت + ترانزيستور ضوئي
يسمي مستقبل ( Detector ) يعمل ايضاً علي 5 فولت.




أو



أو



و

http://www.google.com.eg/search?hl=a...038l0.8.3l11l0

6- علبة تجميع تلك المكونات

7-الدائرة الالكترونية

الأولي



الثانية



حيث المربع الفارغ والمرقم بـ 123 يتم توصيل السنسور Photointerruptor Sensor بالاطراف الثلاثة

طريقة التنفيذ
1- تركيب المحرك وعمل فتح وغلق للبوابة.
2- عمل احد الدوائر الالكترونية وتركيب السنسور بها وكي نتأكد من عمل السنسور بها يتم قطع بوضع ورقة أو اي شئ آخر يقطع الضوء المار من الليد المضئ به وعدم وصولة بالترانزيستور الضوئي فاذا توقف المحرك فقد تم نجاح مشروعك
3- يتم وضع قرص معدني من مادة الالومنيوم وبه ثقب فعند فتح البوابة أو غلقها اي عند وصول المحرك إلي نهاية مشوارة سواء بفتح أو غلق البوابة يكون هذا الثقب مابين الليد الضوئي والترانزيستور الضوئي

ملحوظة هذه الدائرة نفس مكونات ماتور (محرك) الدش

وارجوا منك بعد اتمام ونجاح مشروعك ان تنشره مخطط الدائرة كاملة بهذا المنتدي

[ahmed_sami]

بسم الله الرحمن الرحيم

مشكور جدا على ردك السريع
ولكن انا فكرت فى دائرة سهلة بعيدا عن الانفرارد
وهى باستخدام المقاومة الضوئية وشعاع الليزر
http://img.alibaba.com/photo/1128576...sistor_LDR.jpg

الدائرة المستخدمة
http://www.electvillage.com/upload//...ile=29d0363e8e

شرح الدائرة
عند الدخول وقطع شعاع الليزر ويعمل المتور ويفتح الباب
ولكن هناك عدة مشاكل
1-عند قطع شعاع الليزر يعمل المتور وعند وقوعة مرة اخرى على المقاومة الضوئية فيطفئ المتور
ولحل هذة المشكلة وضعت دائرة timer delay off


http://www.dbaasco.com/up/im-1/dbaasco7d0a6c2d2b.jpg

وذلك قبل الريلاى

2- لابد من وضع limit switch
وهو عبارة عن مفتاح يضع فى نهاية مشوار الباب

ما رايكم يا بشمهندسين فى هذة الدائرة السهلة

[Ghost 2003]

بسم الله الرحمن الرحيم
اخي العزيز
ارجوا وضع 1- limit switch فى نهاية مشوار الباب كي يتوقف المحرك.
2- نفذ هذه الابتكار علي:-

أ- ماكيت (اي هيكل أو شكل مصغر) كي يسهل التعديل ومعرفة عوامل الفشل ثم النجاح.
ب- ابحث داخل المواقع المختلفة علي برامج محاكاة
(Emulators or Simulation) وتوجد العديد منها داخل منتدي القرية.

برامج المحاكاة:

أ- شرح وتدريب على برنامج الرسم والمحاكاة ISIS لبرمجيات PROTEUS

http://www.qariya.info/vb/showthread.php?t=68991

ب- برنامج Crocodile Technology

http://www.qariya.info/vb/showthread.php?t=24030

ج- برنامج إيجل 5.6 5.8eagle

http://www.qariya.info/vb/showthread.php?t=47217

د- برنامج المبتدئين الرائع سيركت ويزرد كامل (circuit wizard full)

http://www.qariya.info/vb/showthread.php?t=73286


أو من هنا

http://www.qariya.info/vb/forumdisplay.php?f=31


وبعد اتمام ونجاح المشروع ارجوا وضع مخطط لفكرة الدائرة النهائية كي يستفيد منها من يريد التطوير ، ونستفيد منها جميعاً.


وشكراً لك ولجيمع المشرفين علي تطوير المنتدي

[فني مبتدئ 2013]

مين وصل الدائرة ونجحت معاه؟؟؟؟؟
واش عندو نصائح فيها؟؟؟

[oussamacriss]

سلام اخوان انا ريد عمل المشروع قراج ولم اعرف كيف غمل ممكن مساعدة خصوصا في الحساسات اي عند وصول السيارة امام القراج يفتح اوتوماتيكيا وعند دخولها الى القراج يغلق القراج نهائيا ممكن مساعدة يا اخوان

[Ghost 2003]

بسم الله الرحمن الرحيم


دائرة فتح وغلق باب جرار اوتوماتيكيا

الأخوة الكرامن تفضلوا هذا العمل لأحد المختصين


ملحوظة هامة: يجب الانتباه الى مواقع المفاتيح واحد على اليمين وواحد على اليسار قد تحتاج لتغيير لعكس اسلاك الموتور او تغيير مكانيهما.


الفيديو التوضيحي
https://www.facebook.com/toboussama....8834071618131/

[Ghost 2003]

بسم الله الرحمن الرحيم

مشغل المحرك نوع "قنطرة إتش" H-Bridge Motor Driver







الترانزستورات الأربع المرموز لها في الشكل بـ T1، T2، T3، T4 والمرتبطة بالجسر، تستخدم للتحكم في اتجاه دوران المحرك:

عند إغلاق T4 و T1 المحرك يدور في الاتجاه 1

عند إغلاق T3 و T2 المحرك يدور في الاتجاه 2
