بعض الاضافات لدائرتي ارجوا المساعده

sobeeh2005 · 01-09-2011, 07:48 PM

السلام عليكم وكل عام وانتم بخير

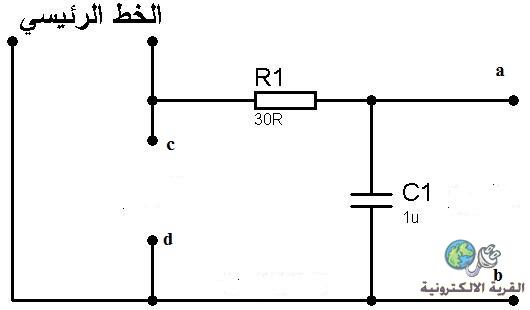

اتمنى منكم مساعدتى في هذه الدائرة الكترونيه وارغب بالاضافات التاليه مع العلم ان ab هي لتشغيل جهاز و cd لتشغيل جهاز اخر

1- قاطع يقطع الاشارة كامله عن الدائرة ويعزلها عن المصدر الرئيسي لتكون نقطه البدايه نقطه فحص نظيفة

2- انذار ضوئي في حالة القطع "open" في مسار abوفي مسار cd

3- انذار ضوئي في حالة الالتماس في المسارين اعلاه

4- انذار ضوئي في حالة وجود ارضي Ground ايضا في المسارين اعلاه

اتمنى منكم مساعدتى فبحثي مرتبط بهذه الاضافات

sobeeh2005 · 01-09-2011, 07:51 PM

نسيت

الدائرة هي دائرة فلتر dsl

ab للهاتف
cd للمودم

sobeeh2005 · 03-09-2011, 06:35 AM

تكفون ......

sobeeh2005 · 04-09-2011, 04:08 PM

هل المطلوب صعب ..ام انه مستحيل ؟

هل من الممكن اضافه هذه الانذارات للدائرة ؟

ارجوكم افيدوني او على الاقل دلوني اين اجد المعلومة

sobeeh2005 · 07-09-2011, 05:45 PM

كل عام وانتم بخير

وعيد سعيد

فهد المنصور · 07-09-2011, 08:14 PM

قبل الاضافة .. ضعنا في الصورة .. لماذا المقاومة والمكثف .. وماهو دورهما في تغذية الجهاز الاخر ؟

وكم قيمة التغذية للخط الرئيسي ؟

وماهي طبيعة الاحمال المتصله ؟

sobeeh2005 · 07-09-2011, 08:57 PM

شكرا فهد

لردك ..الدائرة وجدتها هنا
http://www.qariya.com/electronics/ds...net_filter.htm

وهي لتغذيه مودم وهاتف وعمل فلترة للخط الهاتفي

الجهد هو الفولتيه المعتاده في خط الهاتف العادي

اغلب اعطال الهاتف

الالتماس
والارضي
والقطع

لذا انا طلبت طريقة عمل الاضافات ورسمها على الدائرة ..

sobeeh2005 · 11-09-2011, 04:03 PM

وينك يا فهد

عسى المانع خير
