كيف يتم فحص قوة الامبير لمحول او بطارية

[rafi]

السلام عليكم

اخواني في كثير من الاحيان احصل على محولات (ترانس) من اجهزة كهربائية ولا يكون عليها اي بيانات توضح الفولتية او الامبير فما هي الطريقة الصحيحة للحصول على قيمة قوة الامبير لهذه المحولات
علما انني جرب طرق للقراءة امبير محول عليه البيانات لاكن النتائج تكون مغايرة لما هو مكتوب

مع الشكر الجزيل

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة rafi

السلام عليكم

اخواني في كثير من الاحيان احصل على محولات (ترانس) من اجهزة كهربائية ولا يكون عليها اي بيانات توضح الفولتية او الامبير فما هي الطريقة الصحيحة للحصول على قيمة قوة الامبير لهذه المحولات
علما انني جرب طرق للقراءة امبير محول عليه البيانات لاكن النتائج تكون مغايرة لما هو مكتوب

مع الشكر الجزيل

لا اعلم كيف قمت بقياس أمبير المحول فربما الطريقة غير سليمة

لى سلسلة عن المحولات هنا يمكنك منها معرفة كيف تحسب قدرة المحول
القدرة = الفولت × الأمبير
بمعرفة الفولت و القدرة تحسب التيار

[ahmed.fat80]

السلام عليكم ورحمة الله وبركاته اخى الكريم
لا يقاس تيار المحول الا من خلال عمله فى الدائرة يعنى و هو متوصل تقيس شدة التيار الى فى الدائرة و هل المحول خرجه مننتظم فى التيار او فيه ارتفاع فى درجة الحرارة و يدل ذلك على ان المحول تياره عالى

[Ghost 2003]

كيف يتم فحص قوة الامبير لمحول او بطارية؟

باستخدام قانون أوم

افتح محرك بحث القرية من هنا ثم اكتب في خانة البحث العبارة "قانون أوم"

http://www.qariya.com/search.htm

مثال

http://www.qariya.com/electronics/ohm.htm

أو

http://www.qariya.com/colu/ohm.htm


فحص قوة الامبير لمحول؟

توصيل جهاز الأميتر بالتوالي مع المحول الكهربي

مثال

http://www.qariya.com/vb/showthread.php?t=64340

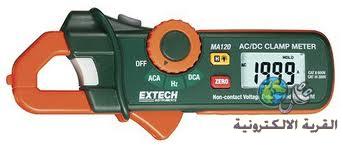

أو باستخدام جهاز قياس الأمبير Clamp meter



أو



http://www.qariya.com/a_c/clampmeter.htm

فحص قوة الامبير لبطارية؟

باستخدام جهاز متخصص Car battery Checker

http://www.qariya.com/vb/showthread.php?t=77134

أو بتوصيل لمبة بقوة البطارية مع جهاز الملتيميتر الرقمي بالتوالي
علي وضع DC-Amper

http://www.qariya.com/electronics/multimeter.htm

[rafi]

بارك الله فيكم جميعا على الرد
فعلا قمت بقياس الامبير من خلال توصيل الساعة علة التوالي مع زر لمبة صغير ولاكن كما قلت النتائج كانتغير ما هو مسجل عهلى المحول
المهم ساتبع الطرق التي تم توضيحها لاكن كيف احصل على قيمة القدرة للمحول لاحصل على الامبير حيث ان المحولات التي اريد ان افحصها لا يوجد عليها اي بيانات اطلاقا، هل يكفي ان احدد قيمة الواط لزر اللمبة ومن ثم اطبق قانون اوم حيث انها كانت 2 واط وقيمة المحول 12 فولت هل هذا يكفي
اسف على الاطالة

تحياتي

[ماجد عباس محمد]

أخى
قياس التيار بالطريقة السابقة يعتمد على الحمل لكن هنا
http://www.qariya.com/vb/showthread.php?t=88149
شرح كامل كيف تقيس المحول و تعرف قدرته و كافة خواصه
مساهة مقطع الحديد (القطر الداخلى للبكرة) = الجذر التربيعى للقدرة
فلو مثلا كانت 3سم × 4سم = 12 سم2
يكون المحول 12×12 = 144 وات
الأفضل تقول مساحة القلب 12 سم سيكون صافى القلب 0.9 × 12 = 10.8 سم2 و القدرة = 10.8×10.8 =116.64 وات أى 110 وات تقريبا
الوات = الفولت × الأمبير

[rafi]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
قياس التيار بالطريقة السابقة يعتمد على الحمل لكن هنا
http://www.qariya.com/vb/showthread.php?t=88149
شرح كامل كيف تقيس المحول و تعرف قدرته و كافة خواصه
مساهة مقطع الحديد (القطر الداخلى للبكرة) = الجذر التربيعى للقدرة
فلو مثلا كانت 3سم × 4سم = 12 سم2
يكون المحول 12×12 = 144 وات
الأفضل تقول مساحة القلب 12 سم سيكون صافى القلب 0.9 × 12 = 10.8 سم2 و القدرة = 10.8×10.8 =116.64 وات أى 110 وات تقريبا
الوات = الفولت × الأمبير

جزاك الله خيرا على المعلومات الجيدة وكل الشكر لمن شارك معنا ساعمل بهذه الطريقة انشاء الله

[rashed_7463]

تسلم يا غالي على هذا المجهود
