اغيثوني في دائرة 3 فولت

[mimo300300]

ارجو مساعدتي في دائرة تحول ال 220 فولت او حتى كهرباء الادبتر او شاحن الموبيل ال 5 فولت الى ( 3 فولت ) حتى يمكن تشغيل جهاز يعمل على حجرين قلم بالكهرباء
علما باني استخدمت ادبتر متحرك و كانت النتيجة ان الكهرباء عالية حيث يعطي مؤشر قارئ البطارية للجهاز 132%
فما العمل
ارجو اغاثتي بارك الله فيكم

[dr13]

يمنكنك أن تستعمل alimentation خاصة ببعض الأجهزة كريسيفر مثلا في احد مخارجها 3فولت.بالتوفيق

[م اسلام معروف]

بكل بساطه
يمكن استخدام ريجيوليتور ka7803 ما بين شاحن الموبايل والحمل

كما يمكن ايضا استخدام
LM317

بنفس الفكره

[F.Abdelaziz]

أخى الكريم

شكرا جزيلا لك


دوائر تغذية بالجهد 3 فولت

[Ghost 2003]

بسم الله الرحمن الرحيم

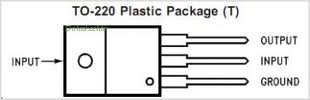

[B]الدخل Input يكون 12 فولت تيار مستمر و Output الخرج 3 فولت إما موجب أو سالب حسب الرقم LM78xx or LM79xx

إذا اردت الحصول علي أمبير أعلى مثل 1 أمبير أو 1.5 أمبير يجب وضع عدد اثنان ريجيوليتور علي التوازي أي الرجل الأولي تتصل بالرجل الأولي والثانية بالثانية وهكذا . والسبب أن خامة الريجيوليتور تساوي 0.5 أمبير فقط في أغلب الاحيان. فهي خامة ضعيفة لقوة تحمل الريجيوليتور.

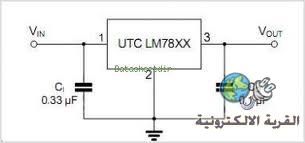

استخدام ريجيوليتور موجب برقم LM7803

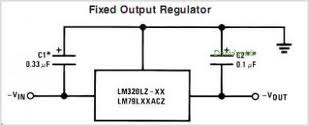

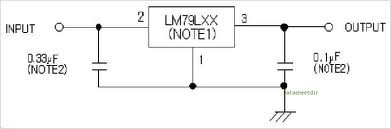

أو استخدام ريجيوليتور سالب برقم LM7903








ملحوظة الفرق بين الموجب والسالب في الخرج حسب الرقم
مثال [LM78xx or LM79xx]

الداتا شيت ريجيوليتور موجب برقم LM78xx

http://www.datasheetcatalog.org/data...ild/LM7805.pdf

أو

http://www.national.com/ds/LM/LM340.pdf

الداتا شيت ريجيوليتور سالب برقم LM79xx

http://www.national.com/ds/LM/LM7905.pdf

أو عمل بحث داتا شيت العناصر الالكترونية من هنا

http://www.qariya.com/electronics/datasheet.htm

[fathi-mohmed]

استاذي F.Abdelaziz
تحية طيبة لردك العظيم
انا فاهم الدوائر اللي حضرتك رديت بيها بس ليا سوؤال
ليه وجود المقاومة 1 كيلو في الخرج ؟
لاني بجد كتير مقومات في الخرج لبعد الدوائر وانا بشوفها علي انها حمل غير مرغوب فيه
ولك جزيل الشكر
