ارجو المساعدة فى شاحن للبطارية

Eng.Kassem · 08-09-2011, 06:19 AM

لو سمحتوا ده اول موضوع ليا فى المنتدى
انا كان عندى شاحن للبطارية ولكنه مش شغال
انا عاوز دايرة لعمل شاحن يكون فيها 'lid'بحيث عند انتهاء الشحنتنطفىء الليد
الشاحن كان مكتوب عليه
output:dc 9.6v 200ma
اتمنى سرعة الرد و لكم جزيل الشكر

ماجد عباس محمد · 08-09-2011, 07:43 AM

أخى
ما نوع البطارية؟ هل هى حامضية أم قلوية أم نيكل كادميوم أو ليثيوم؟

Eng.Kassem · 08-09-2011, 11:09 AM

الحقيقة لا اعلم تماما نوعها
و لكن مكتوب عليها
U&T NI-MH
AAA 650MAH 9.6V
وهذا رابط لصورة لها
http://www.alibaba.com/product-gs/38...showimage.html

ماجد عباس محمد · 09-09-2011, 07:12 PM

اخى

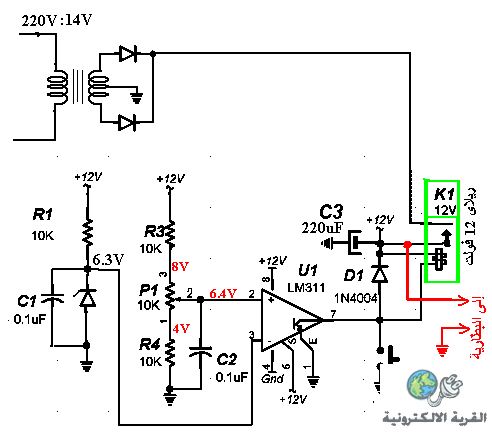

كنت رفعت سابقا هذه الدائرة

يمكنك تعديلها باستخدام محول 89 فولت بدلا من 14 و زينر 4.5 فولت
الريلاى 12 فولت غالبا سيعمل على 9 فولت إن لم تجد 9 فولت ابحث عن 6 فولت و يمكن إضافة مقاومة على التوالى مع ملفه أو زينر 3 فولت
