سؤال في PCB في خطوط النحاس

[noor1144]

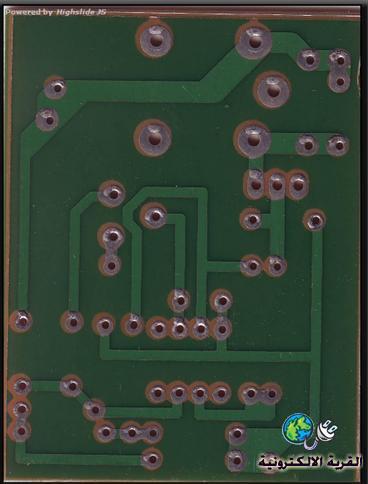

عملت مثل هذه الدائرة

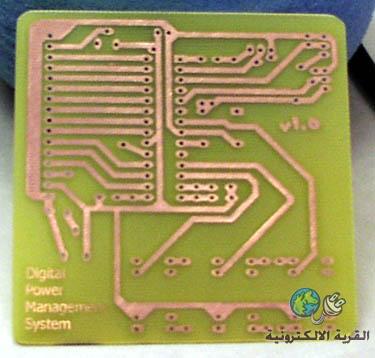

ولكن اريد طريقة طلاء خطوط النحاس بماده مثل هذه الصورة




ما اسم هذه الماده وكيف تستخدم
لا اريد طرق المصانع الكبرى
ولكن شيء على قدنا
بنفس الامكانيات التي فعلناها في البورد الاول ( صورة رقم واحد )


وسؤال صغير آخر
الاحظ الكثير يستخدم المكواه في لعمل pcb
طيب لييه ما نجعل الطابعة تطبع مباشرة على pcb
اليس اوفر واحسن
شفتها على يوتيوب بطابعة عادية جدا من غير تعديل عليها
ولكن ماذا تنصحون بنوع الطابعة
وهل تنفع الطابعة الليزر ان تطبع دايركت
هل من جرب هذه الطريقة من قبل
وشكرا

[5282]

ما اسم هذه الماده وكيف تستخدم
لا اريد طرق المصانع الكبرى
ولكن شيء على قدنا
بنفس الامكانيات التي فعلناها في البورد الاول ( صورة رقم واحد )


وسؤال صغير آخر
الاحظ الكثير يستخدم المكواه في لعمل pcb
طيب لييه ما نجعل الطابعة تطبع مباشرة على pcb
اليس اوفر واحسن
شفتها على يوتيوب بطابعة عادية جدا من غير تعديل عليها
ولكن ماذا تنصحون بنوع الطابعة
وهل تنفع الطابعة الليزر ان تطبع دايركت
هل من جرب هذه الطريقة من قبل
وشكرا

السولدر ماسك لا يمكن عملة الا فى الكميات لانة سيتم استخدام شبلونة silk screen printing

الطباعة مباشرة على البوردة بالطابعة الحبر لم اجربة ولكن البعض قال ان نتائجة غير جيدة بسبب عدم مقاومة الحبر للحمض خاصة وانة حبر ورق خفيف لا يتحمل الاحماض


الطابعة الليزر اعتقد انة صعب الطباعة مباشرة نظرا لنوعية المادة وسمكها بالنسبة لتكنولوجيا الطباعة بهذة الطريقة


السولدر ماسك يمكن عملة بدون كميات فى حالة Uv solder mask وهو اعلى دقة طبعاااااااا من السلك سكرين ولكنة غير متوفر فى مصر .

[ماجد عباس محمد]

إضافة لما قاله الأخ العزيز 5282

المشاركة الأصلية كتبت بواسطة noor1144

عملت مثل هذه الدائرة
ما اسم هذه الماده وكيف تستخدم
لا اريد طرق المصانع الكبرى
ولكن شيء على قدنا
بنفس الامكانيات التي فعلناها في البورد الاول ( صورة رقم واحد )

هذه المادة لها هدفين
1- الحماية من الجو و الصدا الخ و فى هذا الطلاء مثل اللاكيه و الدوكو و غيره يكفى
2- الحماية من اللحام لكى تستخدم فى خطوط التجميع الآلى و اللحام فى حمامات أو آلات القصدير الخ وهو عير مطلوب فى حالة "على قدنا"
لذا "على قدنا" أذهب لمحل طباعة سلك سكرين و معى البوردة و الأفلام و اطلب منه هذا و يقوم بها سواء كانت قطعة أو أكثر و بسعر حوالى 40 جنيه تقريبا لأول قطعة و أقل للقطع الباقية

وسؤال صغير آخر
الاحظ الكثير يستخدم المكواه في لعمل pcb
طيب لييه ما نجعل الطابعة تطبع مباشرة على pcb
اليس اوفر واحسن

ربما مستقبلا خاصة أن هناك طابعات أفقية لطباعة اللوجو على CD الخام بعد تسجيلها على ماكينات التسجيل لكن الحبر للأسف حتى الآن قابل للذوبان فلا يصلح

شفتها على يوتيوب بطابعة عادية جدا من غير تعديل عليها
ولكن ماذا تنصحون بنوع الطابعة
وهل تنفع الطابعة الليزر ان تطبع دايركت
هل من جرب هذه الطريقة من قبل
وشكرا

الطابعة الليزر تطبع على ورق عازل للكهرباء و ليس موصل كالنحاس فهى تضع شحنة كهربية على السطح ثم تفرغ المساحات البيضاء بأشعة فوق البنفسجية ولذا تشتم غاز الأوزون قربها و يبقى على الورق الأجزاء المطلوب طباعتها فقط مشحونه و لو لم تكن الورقة عازلة ما احتفظت بهذه الشحنات . هذه الشحنة تجذب الحبر كما يجذب المشك قصاصات الورق و السخان بعد ذلك يصهرها لتلتصق بالورق

[noor1144]

جزاكم الله خيرا

هنا بعض الفيديوهات يوجد الكثير على يوتيوب بعنوان
direct print pcb
ولكن تعمدت ان اختار فيديوهات واحد جايب طابعة من غير ان يفتحها او يعدل عليها
وطابعة من النوع الرخيص
مميزه الطابعة انها لاتثني الورقة تمشي باتجاه واحد
لان ال pcb صعب تثنيه
شاهد هذا الفيديو يجيب على كل الاسئلة
http://www.youtube.com/watch?v=eh5cXwElhRo

وهذا ايضا
http://www.youtube.com/watch?v=DaSr6...eature=related

وهذا فيديو آخر جميل

http://www.youtube.com/watch?v=rU3hW...eature=related

اظن الفكره ناجحة وعمليه ورخيصة
وموضوع ثبات الحبر على pcb
فالموضوع بسيط وهو تسخين ب heat gun
او بالمكواه بعد الطباعة حتى ينشف
مثل هذا الفيديو
http://www.youtube.com/watch?v=eh5cXwElhRo

ما رايك اخي ماجد مش احسن من مكاين ال cnc المكلفة ومشاكلها كتير
هذه الطابعة كام سعرها اظن لاتتعدى 150 جنيه
بصراحة عزمت على شراء طابعة ولكن دائما احب ان اشاور اهل الخبره
بانتظاركم
