طلب توصيل ريلي بسماعة الهاتف

togoodday · 11-09-2011, 07:21 PM

كيف يمكنني ان اصل ريلي على خرج سماعة الهاتف ( الموبايل ) او الهاتف العادي
بحيث اذا رن الهاتف تفتح الريلي
وشكرا

حيدر علاج حسن · 11-09-2011, 08:04 PM

كم معدل الجهد الداخل الى السماعة في حال اشتغالها ؟
حاول ان توصلها بالاوسلسكوب و تعمل رنين . و من شكل الموجة و مقدارها يمكن التصرف ...

almoflehy · 11-09-2011, 10:10 PM

اضن انه لايمكن ربط ريليه بسماعة الموبايل حتى ولو استخدمت ترانزستور لان الجهد الداخل لسماعة الموبايل صغير جدا ولكن يمكنك استخدام هزاز الموبايل بدلا من السماعة لان الجهد الداخل اليه اكبر من جهد السماعة

togoodday · 12-09-2011, 08:36 AM

لم أقصد الوصل المباشر لانني اعلم ان الجهد قليل ولكن عن طريق دارة
جربت الترانسيزتور مع الريلي ولم افلح
وليس لدي جهاز رسم الاشاره
و بالافو لم احصل على قيم للجهد او الامبير بين طرفي السماعة
فقط المقاومة كانت تبدي 10 كيلو وعند الرنين تنزل للصفر تقريبا
هاد كل ما لدي من معلومات

حيدر علاج حسن · 12-09-2011, 11:49 AM

جهد السماعة يدخل على قاعدة الترانزستور فقط ...
اما Vcc فتأخذها من مصدر خارجي ...
استخدم ترانزستور BC546 و مقاومة القاعدة 220 اوم .

togoodday · 13-09-2011, 02:46 PM

بدي غلبك اخي حيدر بلكي بتعملي مخطط بسيط فانا هاوي ولست محترف
فلم افهم عليك

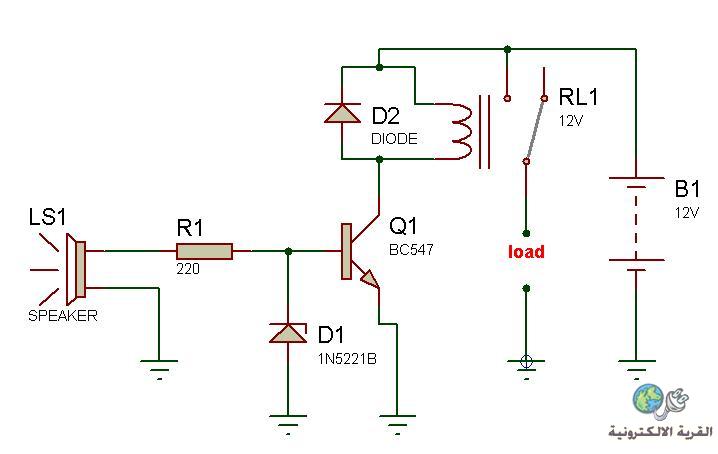

حيدر علاج حسن · 13-09-2011, 05:11 PM

غالي و الطلب رخيص

جهد الزينر و مقاومة القاعدة يعتمدون على مقدار الجهد الداخل الى السماعة .
اذا كان جهد السماعة صغير جدا فسوف تحتاج الى دائرة تكبير او تاخذ الجهد من الهزاز كما اقترح عليك احد الاخوان ....
