طلب من فضلكم

[kingblack]

السلام عليكم
قمت بعمل خطاطة لجهاز إنذار وهي كالتالي
http://img684.imageshack.us/img684/5379/alarmeu.jpg
أريد من المتخصصين في المجال أن يكشفو لي عن أخطاء الخطاطة
+ أن يعطوني reference لكل من transistor و thyristor
مع العلم أن siren تعمل ب 12v
جزاكم الله خيرا

[فهد المنصور]

لا ارى فائدة من وجود الثايرستور في الدائرة ..

ايضا لن يكون هناك صوت متذبذب يصدر من الجرس .. وأنما صوت مستمر ..

[kingblack]

الثايرستور دوره هو أنه عندما تعود أشعة الضوء إلى المقاومة الضوئية لا تنطفئ siren

[فهد المنصور]

المشاركة الأصلية كتبت بواسطة kingblack

الثايرستور دوره هو أنه عندما تعود أشعة الضوء إلى المقاومة الضوئية لا تنطفئ siren

اذا لماذا الترانزيستور ؟

وكيف سيعمل الترانزيستور عند انقطاع تيار قاعدته .. ؟

وهل سيكون هناك تيار يصدر من بوابة الثيرستور الى قاعدة الترانزيستور !!!!!

[kingblack]

قم برسم الخطاطة في أحد برامج الكمبيوتر وسترى دور كل قطعة
عندما أزيل قطعة ما لا يعمل الجهاز بالشكل الدي أريد
المرجو منك إعطائي reference لكل من transistor و thyristor

[حيدر علاج حسن]

اذن انت تريد السرينة تبقى شغالة عند عودة الضوء ....
هنا يجب ازالة الترانزستور من الدائرة . لانه سيقطع التيار فور عودة الضوء ...

[kingblack]

حيدر علاج حسن
لا الترانزستور لا يقطع التيار إن الجهاز يعمل بشكل جيد جربه على أحد برامج الكمبيوتر
وإدا كنت متأكد من كلامك المرجو منك إعطائي الخطاطة لأانك ستخفف عني البحت عن الترانزستور
+المرجو منك إعطائي reference لكل من transistor و thyristor

[حيدر علاج حسن]

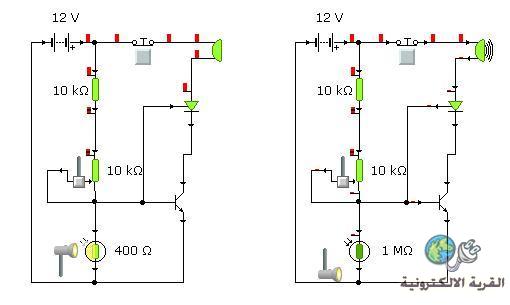

تفضل هذا الملف على البروتوس

هذا من الناحية العملية ..

نظريا الثايرستور له خاصية Latch و هي خاصية استمرار مرور التيار بعد زوال المؤثر
بينما هذه الخاصية ليست متوفرة في الترانزستور ..
و عليه فالترانزستور هنا سيعمل عمل مفتاح يدوي .
فبعد عودة الضوء سيزول جهد القاعدة و يعود الترانزستور الى حالة القطع مرة اخرى ....

اما قولك : ان الترانزستور لن يقطع التيار فهذا يعود الى ان المقاومة الضوئية التي تستخدمها قيمتها تبقى بالمقدار الكافي لقدح الترانزستور عند عودة الضوء و هذا يعني ان الترانزستور باقي في حالة توصيل مع كل الظروف ...
و موقعه من الدائرة كانه مفتاح يدوي مغلق ليس الا ...
