[mrnightshadow]

السلام عليكم ورحمة الله
تحية الى كل الاعضاء الكرام

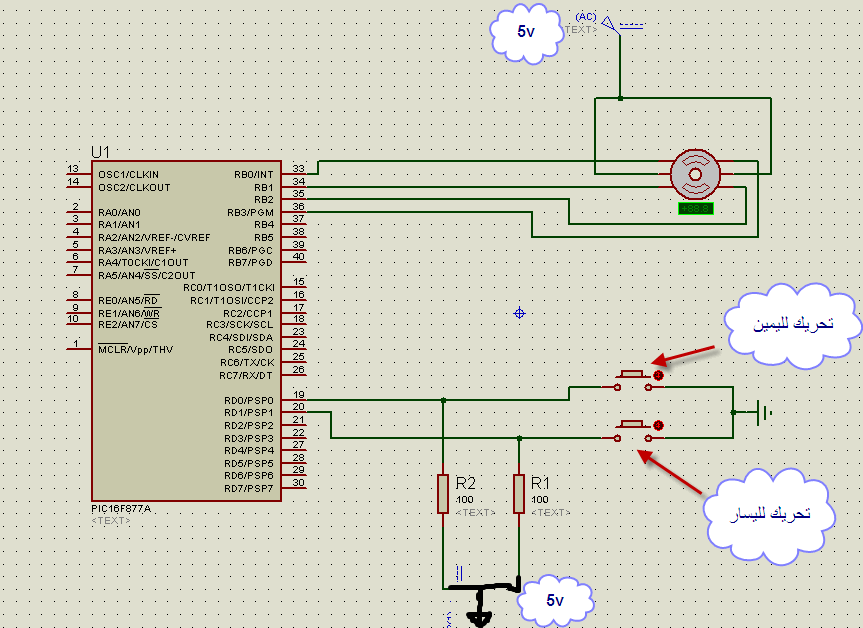

عندى مشكلة مع الاستيبر موتور انا شغلته على البروتوس والبرنامج من المايكرو سي والموتور شغال يمين وشمال لكن كل ثانيتين تقريبا يقف للحظة صغيرة ويكمل تانى على طول

انا عاوز اخليه يشتغل وميكونش فيه هذا التوقف
كمان عاوز اعرف اسرعه وابطاه ازاى

[Abdulla873]

اخي العزيز
لا يجوز ربط المايكرو بشكل مباشر مع الماطور لانه قد يحرق المايكرو بسب سحب
الماطور لتيار عالي لذا يفضل استعمال ULN2003 مع الماطور الذي لديك.
لزيادت سرعة الدوران قلل من ال Delay Time between the pulses

[mrnightshadow]

شكرا لك
لكن بالنسبة للتوقف ماذا افعل له
واريد ان استعمل كريستالة مذبذبة معه لتوليد النبضات وقرات فى هذا الموضوع ولم افهمه فهل من ايضاح

[Microchip2012]

استخدم l298
وتأكد من برنامجك(firmware) جيدا

[mrnightshadow]

اخى مايكروشيب شكرا لك
لكن انا لا افهم ما تقول انا خريج كلية تجارة
انا كنت مبرمج فى السي شارب لكن المايكرو شدنى اكتر
ياريت لو شرح اكتر اكون شاكر لك

[robota]

اقتباس المشاركة الأصلية كتبت بواسطة mrnightshadow اخى مايكروشيب شكرا لك لكن انا لا افهم ما تقول انا خريج كلية تجارة انا كنت مبرمج فى السي شارب لكن المايكرو شدنى اكتر ياريت لو شرح اكتر اكون شاكر لك

اخى
الافضل ان تضع الكود هنا ؛ للمساعدة فى معرفة المشكلة.
بالتوفيق

[Abdulla873]

اقتباس المشاركة الأصلية كتبت بواسطة Microchip2012 استخدم l298 وتأكد من برنامجك(firmware) جيدا

L298 هو عباره عن bridge لا يمكن استعماله مع ال Uni-polar Stepper Motor

[Microchip2012]

أنا أرى من الرسم أنك تستخدم pic16f877a
وهو متحكم يبرمج لفعل أغرض متنوعة
ولا يعمل إلى ببرنامج مخزن في ذاكرته
أعتقد أنه يجب أن نرى الكود كما قال الأخ robota
بالنسبة للقطعة l298 فهي تعمل فقط مع الـStepper Bi-polar motor أو H-Bridge لـ محركين
