(مساعده) مشكلة فى دائرة تحكم بسرعه مروحه جهاز تكييف

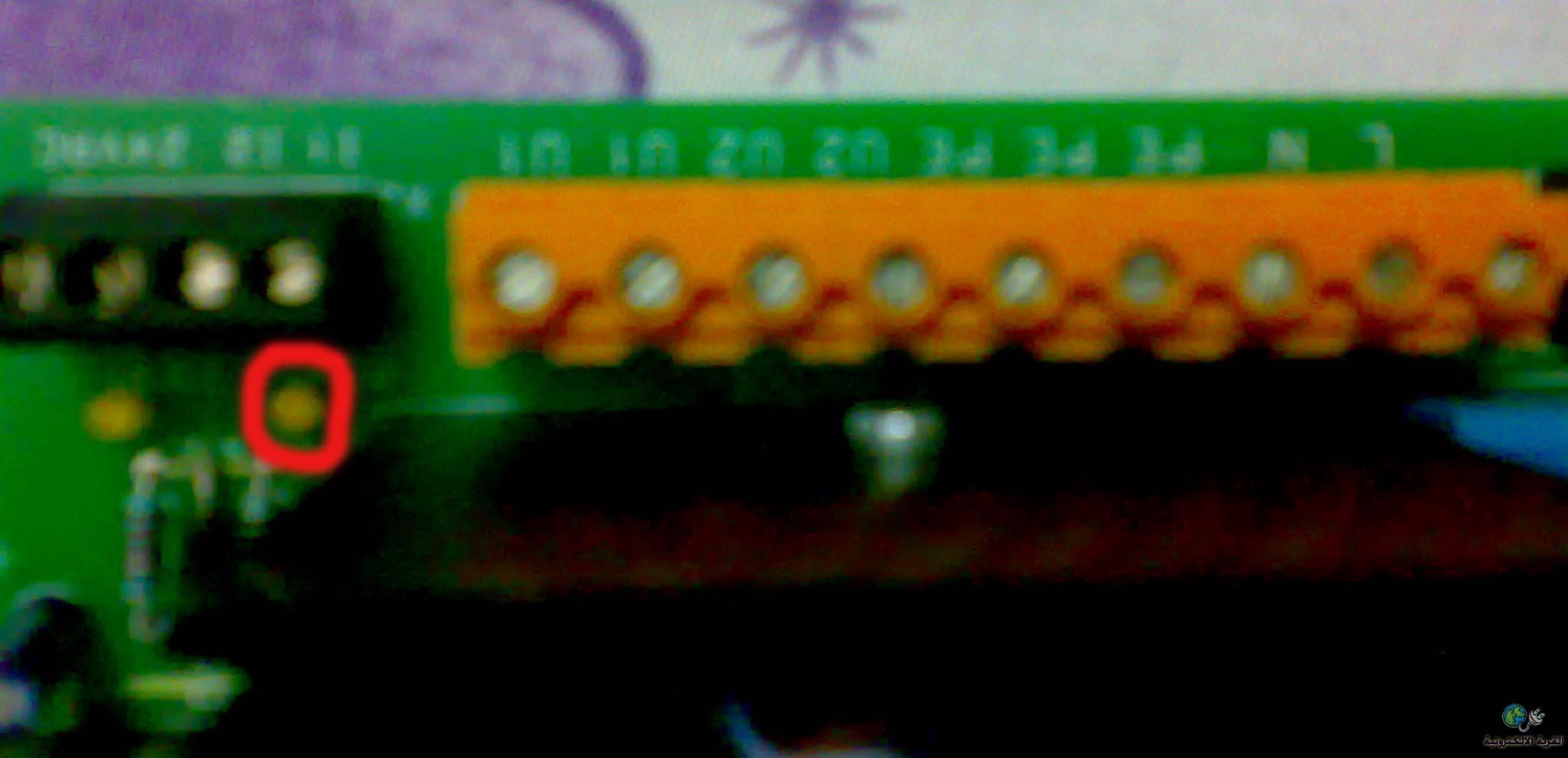

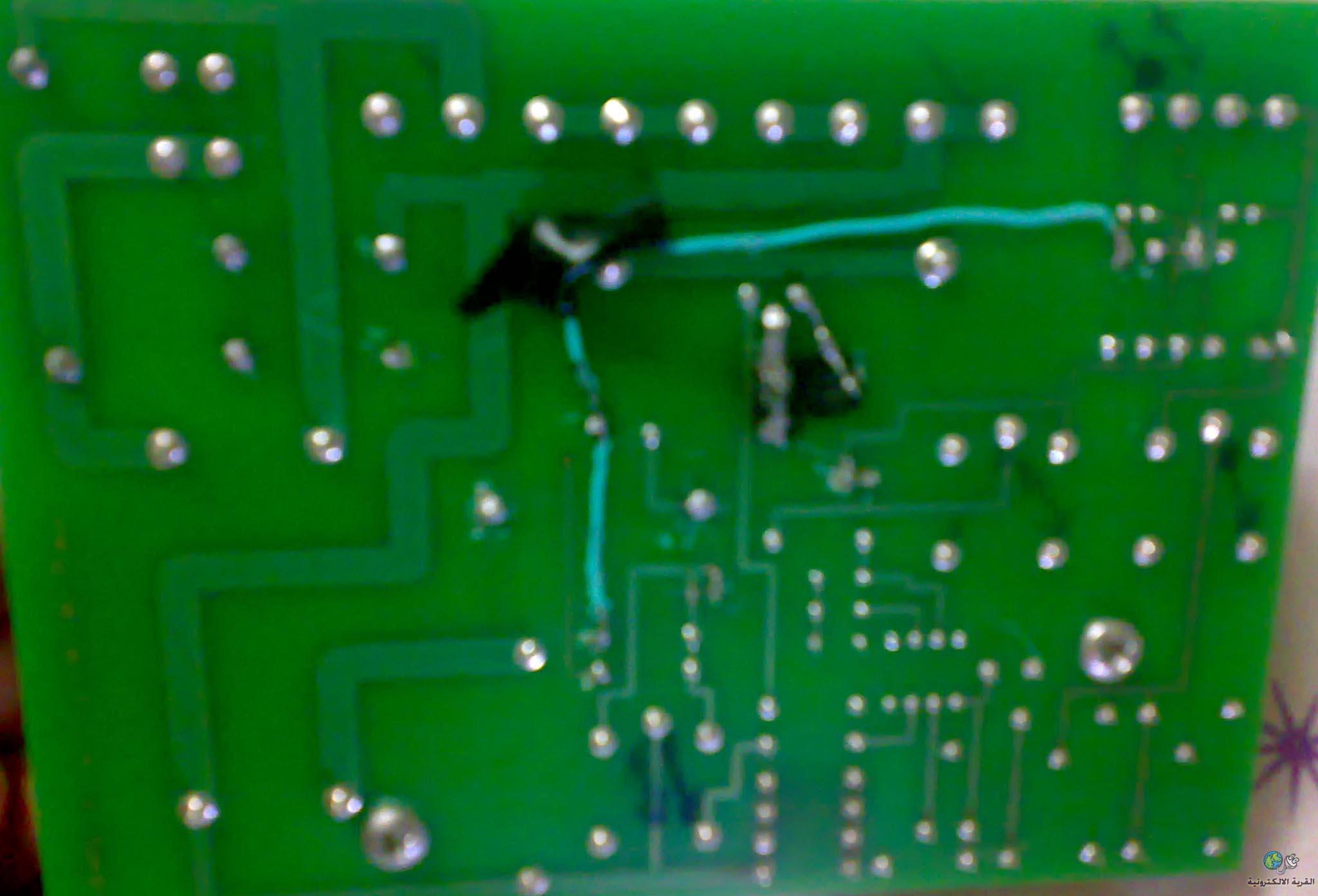

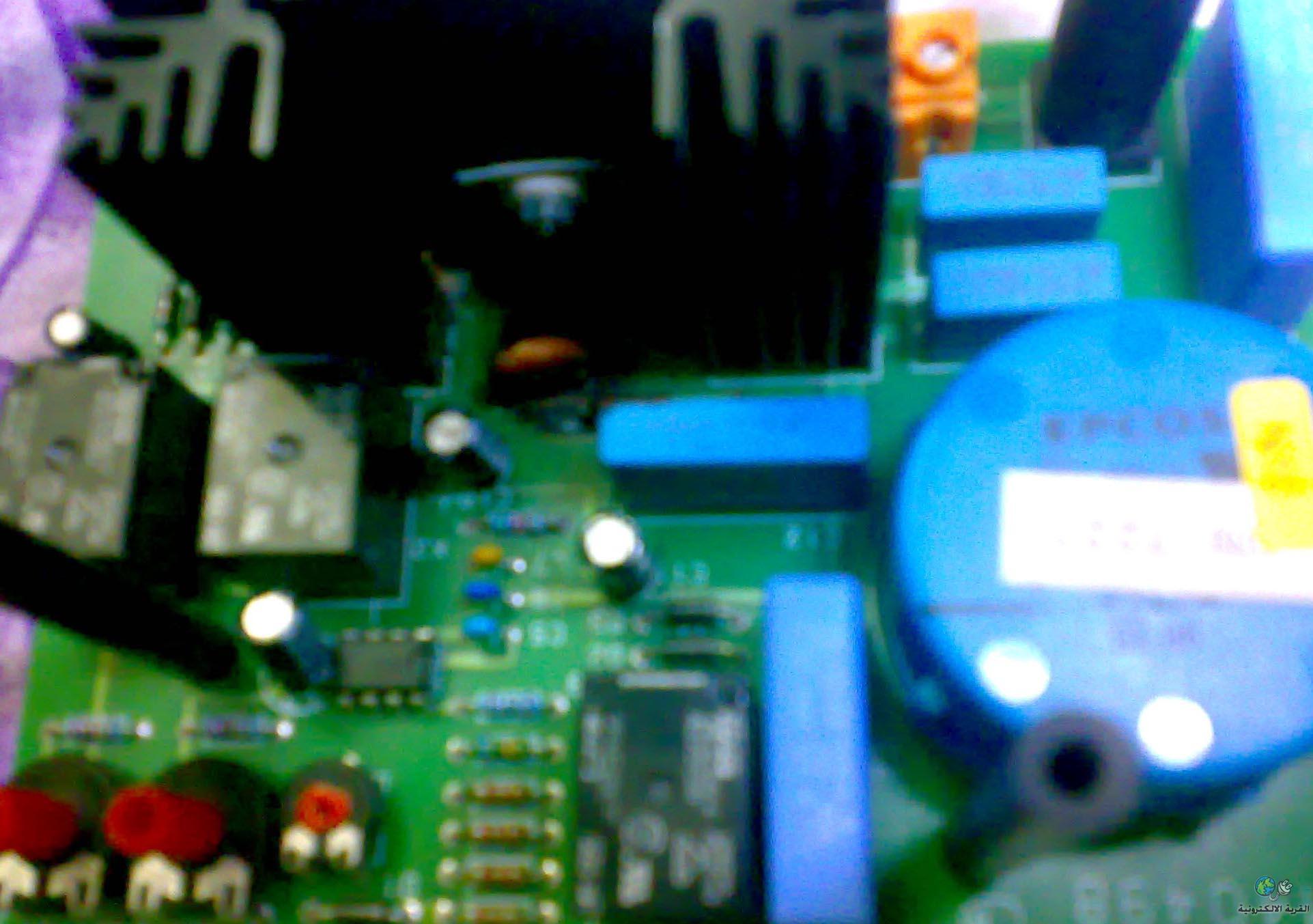

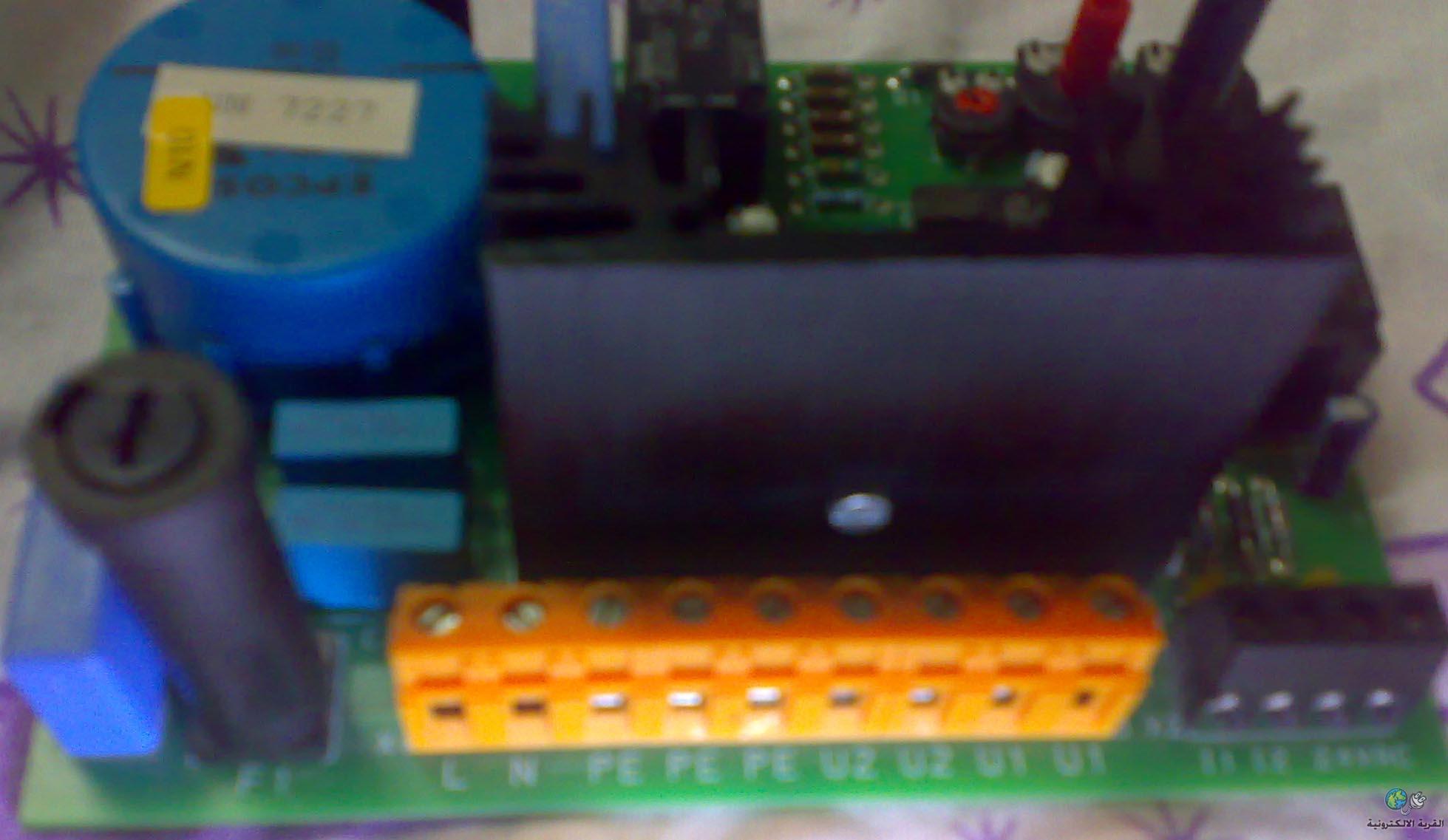

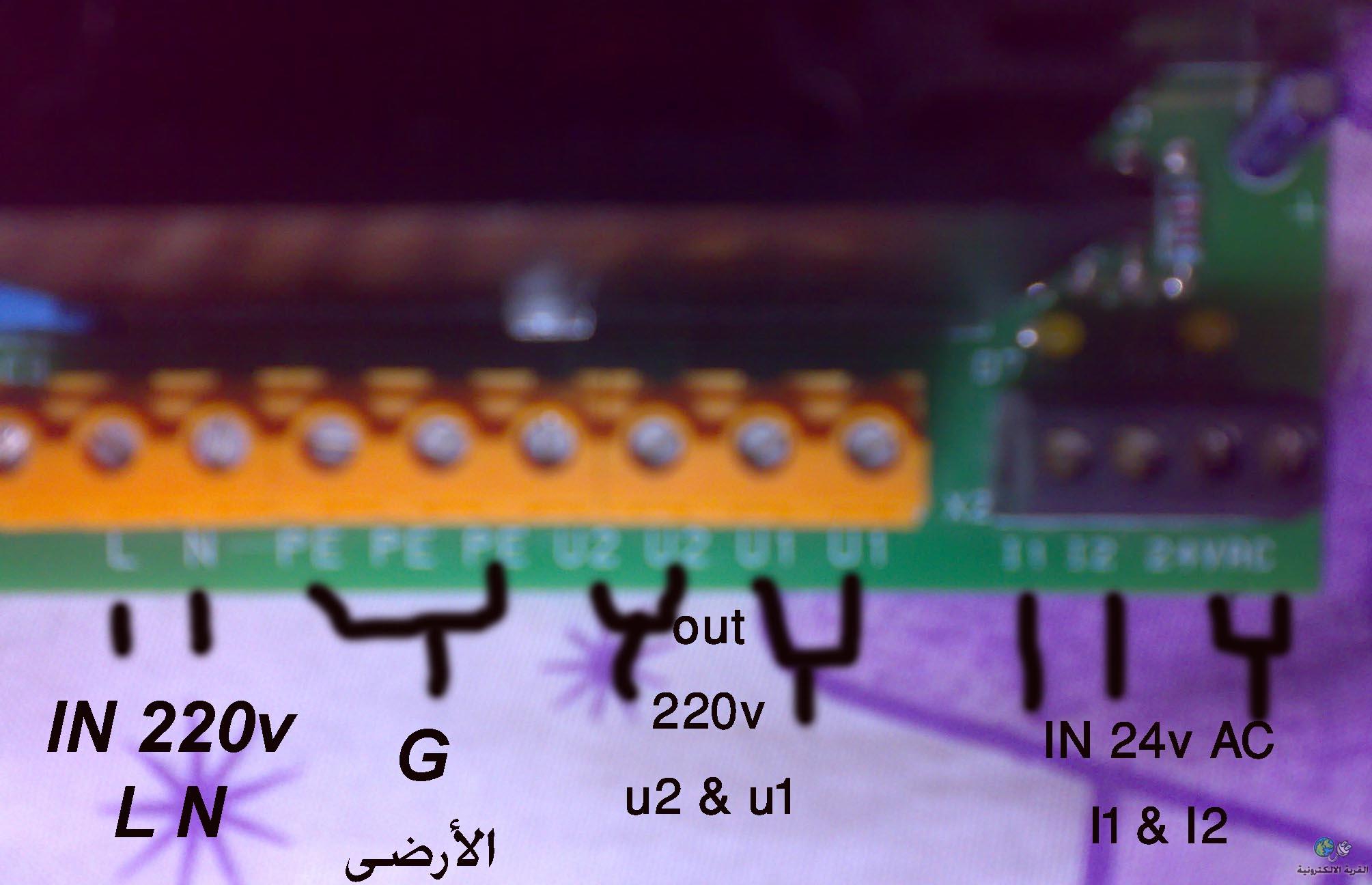

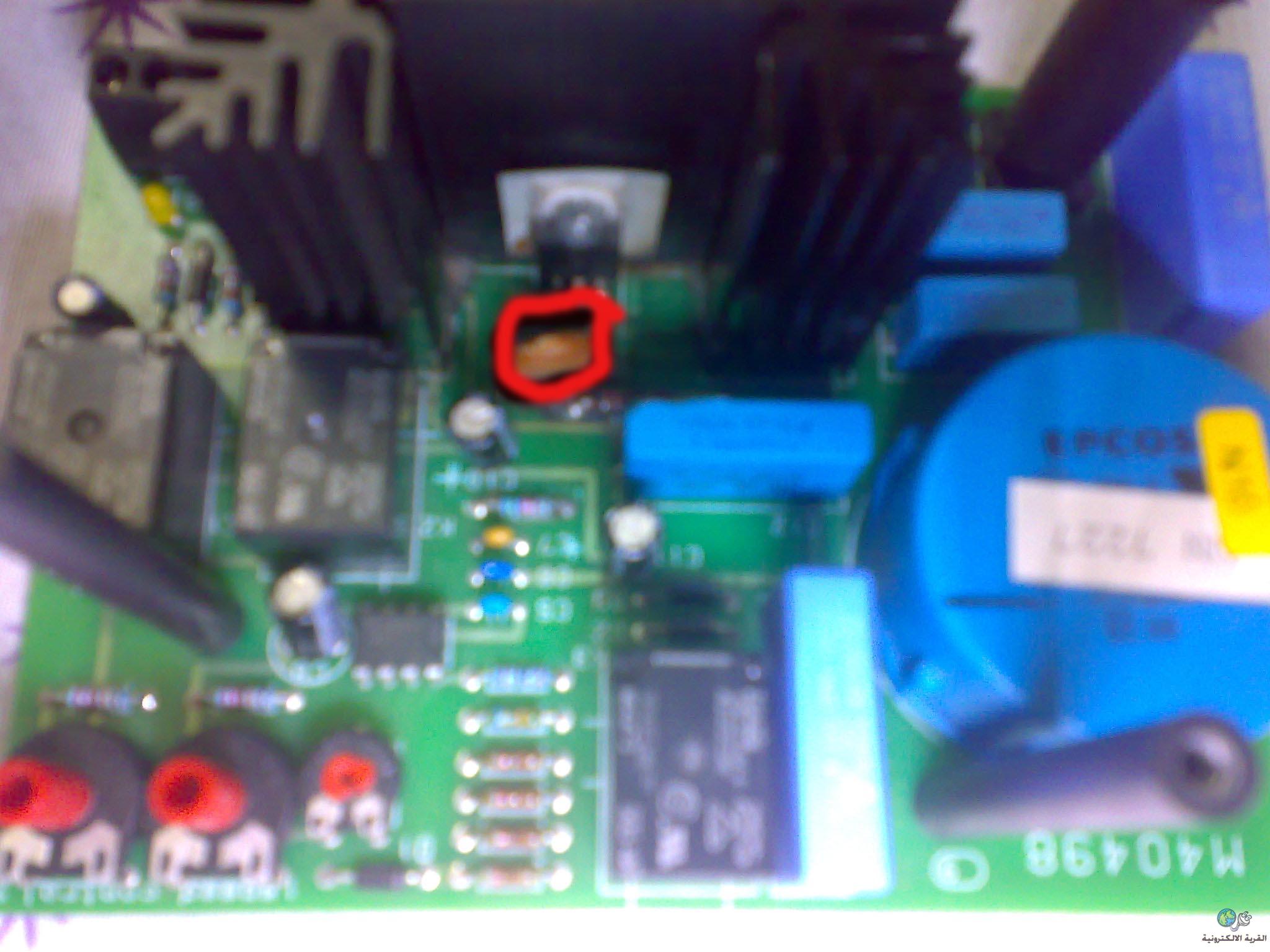

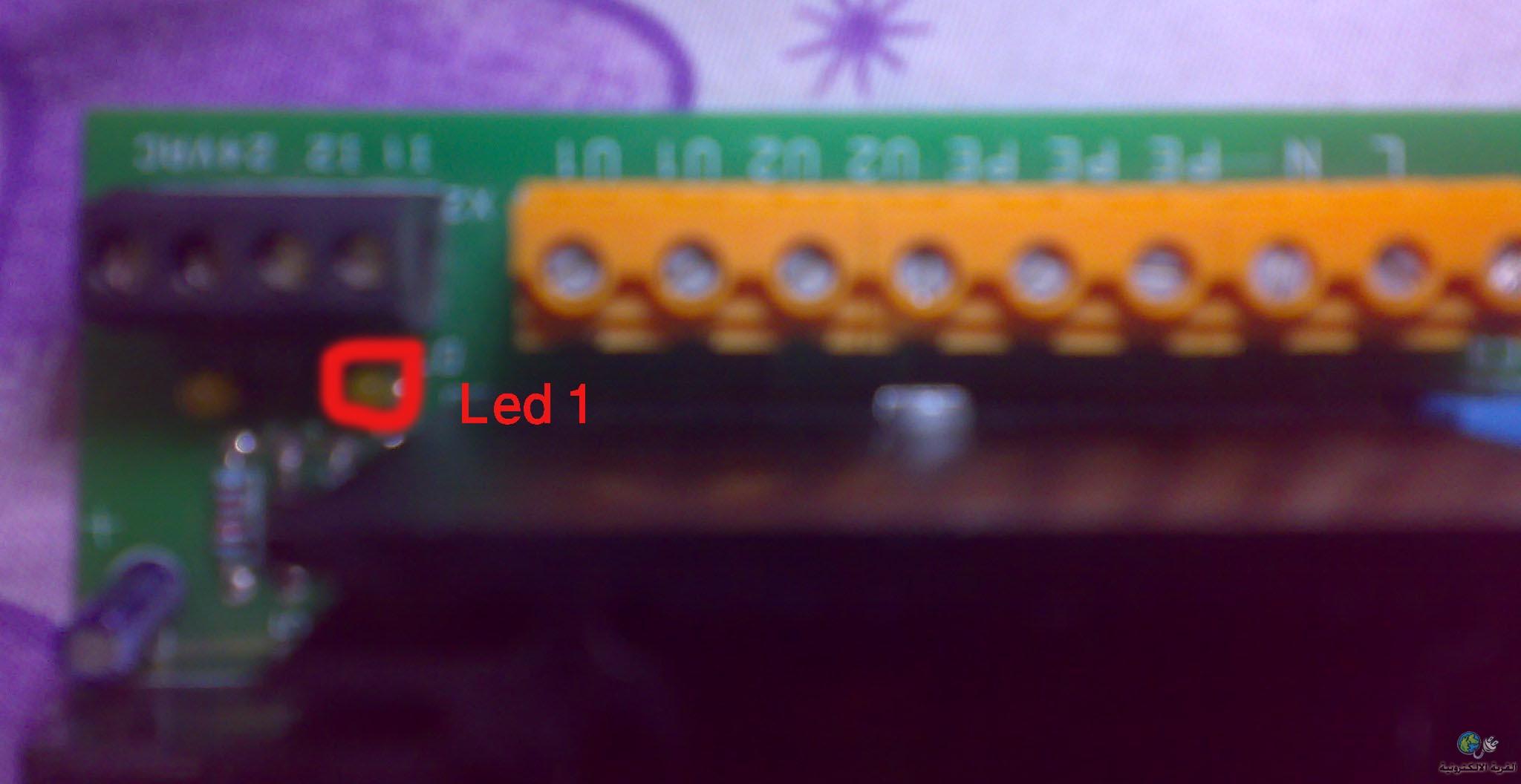

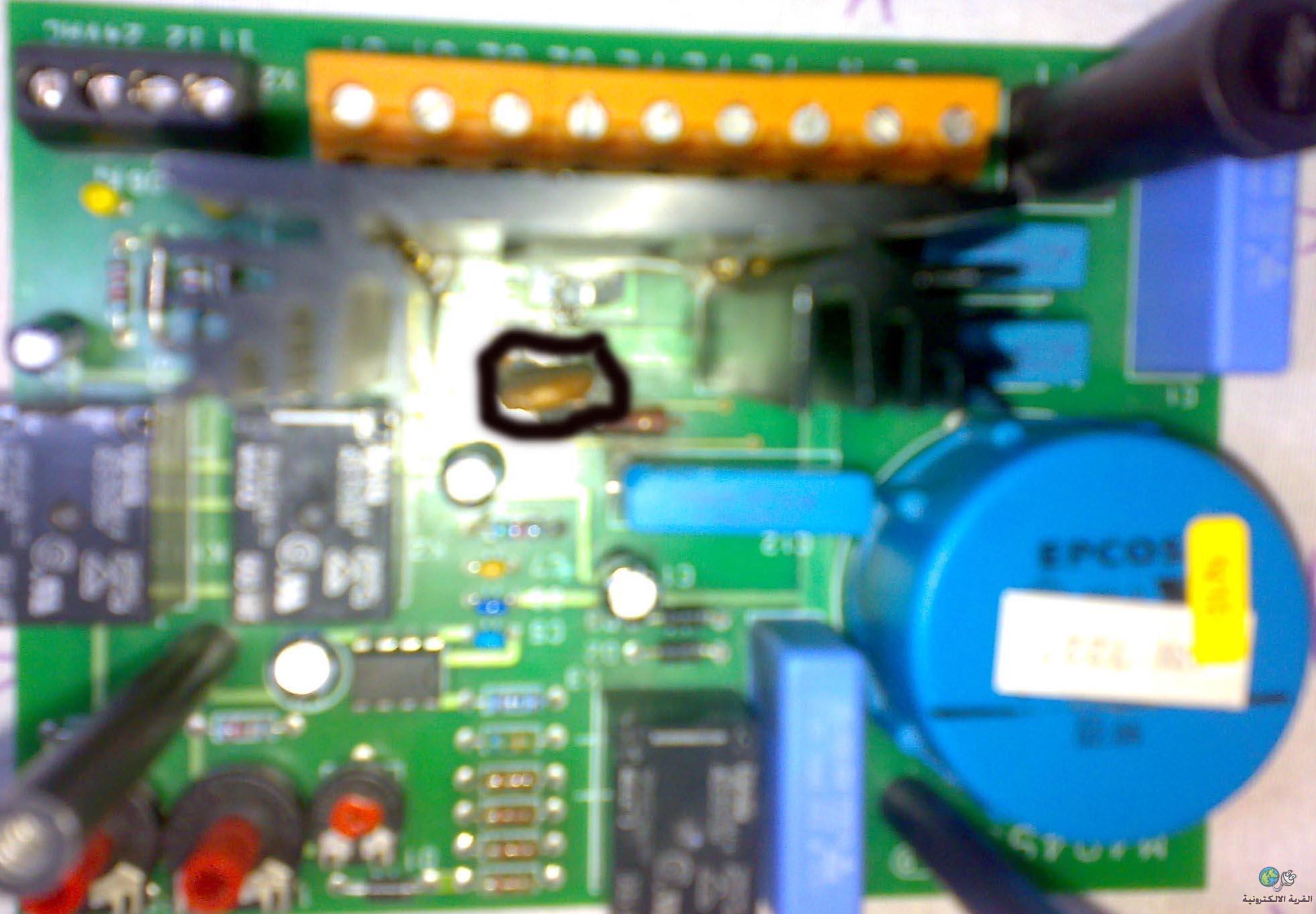

السلام عليكم ورحمه الله وبركاته مشكلة فى دائرة الكترونية المتحكمة فى سرعه المروحه الداخلية لجهاز تكييف من نوع شتولز أولا داه شكل الدائرة    طريقه عمل الدائرة هى وجودها داخل جهاز التكييف وسوف اوضح توصيلها فى الصور القادمة  لما يكون جهاز التكييف مغلق ومفصول عنه التيار عندما يتم تشغيله وتوصيله يكون فيه شاشه رقميه تظهر العد التنازلى من 30 ثانية الى 0 وعند الصفر يبدا فى العمل بالأمر الطبيعى مشكلة الدائرة كانت فاصله عملت شورت عملت التوصيلات الخاصه بيها وقمت بتغيير الفايرستور الموجود امام الثيرثتور لآنه احترق مع العلم اننى غيرته من قبل فى دائرة كانت لنفس المشكله واشتغلت بالوضع المطلوب والطبيعيى   وهو المشار عليه دائرة حمراء وبعد تغييره وعمل اللحامات اللازمه لتوصيل البورده فوجئت بالمشكله مع العلم ان الدائرة تحتوى على عدد 3 ريلاى وهى فى حاله العد التنازلى للجهاز واثناء العد يقوم احدى الليريهات بالفصل والتوصيل بسرعه تردديه متزامنه والمروحه بالتالى تشتغل وينقطع عنها التيار تتوصل وتتقطع تتوصل وتتقطع الى انتهاء مده العد التنازلى ويبدأ الجهاز بعمله الطبيعى تانى حاجه فى اثناء التوصيل والفصل توجد LED وهى متصله بدخل24V AC وهى ايضا تضىء وتطفى تضىء وتطفى مع صوت الليرى وفصل وتشغيل المروحه   رجاء المساعده فى هذه الدائرة ولكم جزيل الشكر جميع المهندسين والفنيين |
