عايز دايرتين

[mik_t4]

انا بجد مش متخبل ازاي كنت قاعد علي النت من غير المنتدي دا
انا دي اول شاركة ليا هنا وبجد فرحان جدا
بصراحة انا زي ما بيقولو ابيض يا ورد في حكاية الموجات وكدا لكن ليا في التلحيم والتصليح والحجات دي من وانا في الاعدادي
وبستخدم المكوة وساعتا بصلح الكترونيات صغيرة

انا مثلا لو حابب اكلم حد في نفس الشارع بتاعي بلاسلكي
يعني يبق انا معايا جهاز وهو جهاز هل دا ممكن ينفع؟؟؟؟
يعني ممكن اعمل دايرتين كل واحدة فيها ارسال واستقبال ونتكلم مع بعض من خلال الدايرتين دول؟؟؟
نفس فكرة الاجهزة دي


ومعلش عايز كمان اعرف اكتر عن موضوع رخصة نادي الهواة اعملها ازاي وفين
وان شاء اللة لو عؤفت اعمل الدايرتين دول وقدرنا نتكلم انا والشخص التاني دا ممكن احاول انفز الدايرة الكبيرة الي بتبعت اشارات عالية لان نفسي اتكلم مع ناس من كل مكان زيكم كدا

[بسام1970]

المشاركة الأصلية كتبت بواسطة mik_t4

انا بجد مش متخبل ازاي كنت قاعد علي النت من غير المنتدي دا
انا دي اول شاركة ليا هنا وبجد فرحان جدا
بصراحة انا زي ما بيقولو ابيض يا ورد في حكاية الموجات وكدا لكن ليا في التلحيم والتصليح والحجات دي من وانا في الاعدادي
وبستخدم المكوة وساعتا بصلح الكترونيات صغيرة

انا مثلا لو حابب اكلم حد في نفس الشارع بتاعي بلاسلكي
يعني يبق انا معايا جهاز وهو جهاز هل دا ممكن ينفع؟؟؟؟
يعني ممكن اعمل دايرتين كل واحدة فيها ارسال واستقبال ونتكلم مع بعض من خلال الدايرتين دول؟؟؟
نفس فكرة الاجهزة دي


ومعلش عايز كمان اعرف اكتر عن موضوع رخصة نادي الهواة اعملها ازاي وفين
وان شاء اللة لو عؤفت اعمل الدايرتين دول وقدرنا نتكلم انا والشخص التاني دا ممكن احاول انفز الدايرة الكبيرة الي بتبعت اشارات عالية لان نفسي اتكلم مع ناس من كل مكان زيكم كدا

أهلا بك ويسعد الجميع هنا مساعدتك!

حبذا لو بذلت جهدا في الكتابة بالعربية الفصحى لتعم الفائدة.

http://www.qariya.com/vb/showthread.php?t=84008

http://www.qariya.com/vb/showthread.php?t=94808

[mik_t4]

لو سمحت انا اتلخبط اوي ومفهمتش بالظبط ابدا ازاي واشتري اية
انا عايز ايسط رسمة لاني مبتدء في تجمي الدوئر ودي هتكون اول دايرة
عايز اعملها واذا نجحت سوف احاول تجميع دوائر اكبر
لكن انااحتاج هذة الدائرة لاتحدث مع بعض الناس
واتمني ان تكتب المكونات وتكون رسمة واحدة لات الموضوع الي شفتى فية حجات كتير جدا شتتني
واستفسار كمان هل ممكن يكون اكثر من دايرتين
يعني 3 يتكلمو مع بعض او اكتر ولا 2 بس

[mik_t4]

لو سمحت انا عندي بردات كتير قديمة مليانة الكترونيات وفي منها تليفونات وفي منها رايو بتاع تسجيل
وكمان عندي تليفون لاسلكي كان مداة 50 كيلو القاعدة بتاعتة اتكسرت وهو مبقاش يشتغل
بس فية مكونات الكترونية نضيفة جدا
اتمني ان حد يساعدني استخدم الحجات دي ازاي لان انا مبتدء ونفسي اعمل حاجة زي دي

[بسام1970]

المشاركة الأصلية كتبت بواسطة mik_t4

لو سمحت انا عندي بردات كتير قديمة مليانة الكترونيات وفي منها تليفونات وفي منها رايو بتاع تسجيل
وكمان عندي تليفون لاسلكي كان مداة 50 كيلو القاعدة بتاعتة اتكسرت وهو مبقاش يشتغل
بس فية مكونات الكترونية نضيفة جدا
اتمني ان حد يساعدني استخدم الحجات دي ازاي لان انا مبتدء ونفسي اعمل حاجة زي دي

يا ابني الحاGات دي ما تنفعش تلزأها زي إطع الليغو!!

أنت عاوز حاGة تشتغل أوي لازم تتعلم إزاي توصل الإطع المناسبة

أبسط من الدائرتين دول مش حتلائي إلا علبتين سردين أو بسلة فارغتين وتربطهم بخيط وتتواصل!!!



بالنسبة للحاGات اللي عندك

لازم تعرف إزاي تنزعها وهي بحالة Gيدة وتعرف مواصفاتها وإزاي توصلها مع بعضها البعض وتعمل الGاز اللي انت عاوزه!

[mik_t4]

طيب حضرتك ممكن تكتبلي المكونات ولا اخد الدايرة واروح لحد بيبيع الكترونيات وهو هيعرف الاجزاء؟؟؟
ومعلش انا عندي حاليا جهازين من الاجهزة دي المشكلة ان لما بضغط عشان اتكلم بيكون في صوت صفارة في الجهاز التاني زاما بسيب صباعي من علي مفتاح الكلام الاتنين بيعملو وش جامد ومسافة الارسال متكملش 8 متر وبعدها مبيلقطش
اعمل اية
انا فكيتهم وطولتلهم سلك الايريال وبردو نفس المشكلة

[بسام1970]

المشاركة الأصلية كتبت بواسطة mik_t4

طيب حضرتك ممكن تكتبلي المكونات ولا اخد الدايرة واروح لحد بيبيع الكترونيات وهو هيعرف الاجزاء؟؟؟
ومعلش انا عندي حاليا جهازين من الاجهزة دي المشكلة ان لما بضغط عشان اتكلم بيكون في صوت صفارة في الجهاز التاني زاما بسيب صباعي من علي مفتاح الكلام الاتنين بيعملو وش جامد ومسافة الارسال متكملش 8 متر وبعدها مبيلقطش
اعمل اية
انا فكيتهم وطولتلهم سلك الايريال وبردو نفس المشكلة

ولكن نحن نعود إلى بداية الموضوع!!

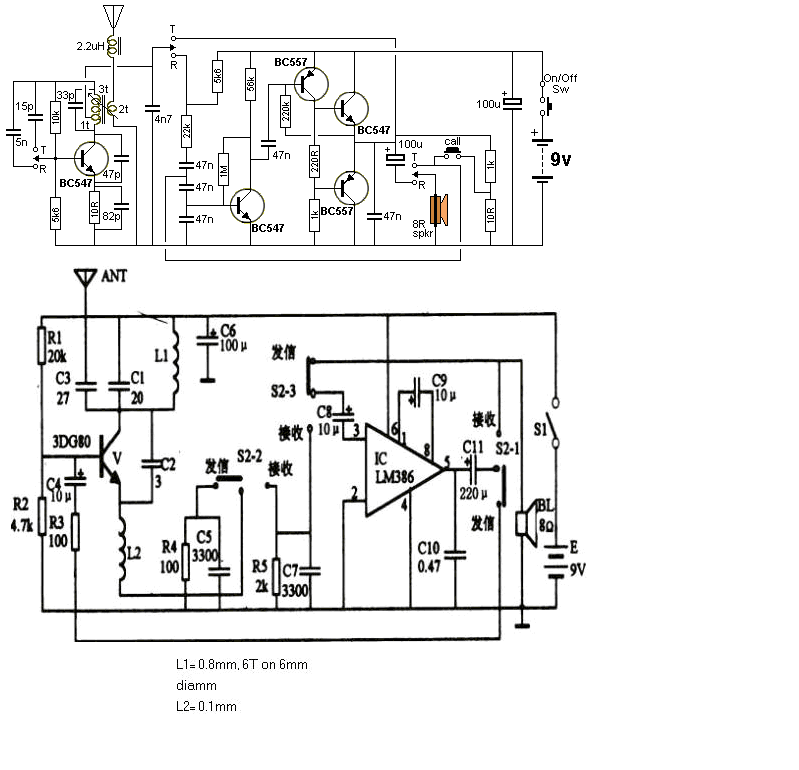

لأن الدوائر التي قدمتها لك بسيطة وقد تكون سهلة بالنسبة لمن عنده خبرة في صناعة الدوائر الإلكترونية ولكن كفاءتها متدنية ومداها لا يتعدى عشرات الأمتار أو حتى أمتارا في الأماكن المفتوحة, أي بدون مبان وعوائق! تماما كالذي لديك!

الصفارة في الجهاز الثاني هي بسبب قرب الجهازين من بعضها البعض.

نحن علمنا ما تريد منذ البداية وقدمنا لك المناسب واختصرنا عليك وعلى انفسنا المشقة والوقت. انت تريد هاتف نقال تتواصل به على بعد كيلو مترات!!

لا يوجد شيء من لا شيء, وهذا هو قانون الفيزياء!

فلكي تصعد وتهبط جبالا وأودية وعرة وموحلة تحتاج لتراكتور ذو عجلات كبيرة خشنة ومحرك قوي بطاقة ثلاث مركبات صغيرة على الأقل!!!

ولكي يكون لديك هاتف يرسل لمسافات لا بد من دوائر أولها:

مذبذب ثابت ومستقر التذبذب ولا بد من ترانزستور مناسب وممتاز لهذا الغرض وبعض دوائر تثبيت واستقرار التذبذب وفلاتر لحصر التذبذب ومنعه من الزيادة والنقصان!

ثانيا: دائرة صوت حساسة وممتازة ودائرة تعديل الذبذبة التي حصلنا عليها من المذبذب

ثالثا: دائرة أو أكثر مكبر للتذبذب المعدل بالصوت!

رابعا: مكبر نهائي ليبث الموجة المعدلة بالصوت عبر الهوائي.

أما المستقبل:

فتحتاج لدائرة استشعار واستقبال للتذبذب الذي تريد استقباله من المرسل الآخر

دائرة تكبير لهذا التذبذب وتثبيته وبعد ذلك دوائر أخرى تكون في العادة في عنصر واحد "أي سي"

أي يجب أن يكون هناك دائرة مستقبل تستقبل الإشارة الضعيفة الخافتة القادمة من العشرات من الكيلومترات.

أو يمكنك الحصول على مستقبل إف إم صغير ولا تحتاج لصنعه بنفسك!

وللمرسل تحتاج إلى مرسل إف إم يصل إلى مسافات بالكيلو مترات ويكون لديك مرسل ومستقبل في علبة واحدة!


الدوائر السهلة التي أعطيتك اياها لا يعول عليها إلا في الطواريء والفيضانات والشوارع والزقاق وبين الحائط والحائط!!

اعلم أن مسافة الالف ميل تبدأ بخطوة فابدأ على بركة الله وقم تحميل الكتيب الذي نصحتك به قبل أن يحذف من الصفحة واطبعه وتصفحه وطالعه جيدا واسأل وتعلم واصنع!


تأمل هذا المرسل هو ما تريد ولكنه إف إم بتذبذب 88 إلى 120 ميغا هيرتز!

http://www.qariya.com/vb/showthread.php?t=94980

وقد تتساءل لماذا يكون حجم الهاتف هذا الذي أتحدث عنه أكبر من الذي نراه في الصوة في مشاركتك الأولى؟؟؟ لأن أولئك الهواتف تعمل على 433 ميغا هيرتز وبهذا تحصل على مسافة بعيدة وعناصر صغيرة وطاقة بطاريات قليلة. ولكن صناعة دوائر بتذبذبات عالية كهذه يحتاج لترانزستورات خاصة مصغرة ودوائر دقيقة مصغرة!!

[mik_t4]

استاذي صدقني حضرتك فهمتني غلط
انا مش عايز ارسال بالكيلو مترات لانة اكيد ممنوع
انا عايز مثلا اتواصل مع احد اصدقائي في منزلة وهو يبعد عني حوالي 50 متر وحواجز
عشان كدا مش عايز حاجة كبيرة اوي
وانا الجهز الي عندي بيبعت اشارة بعيدة بس الصوت وحش اوي وحتي لو قريبين من بعض بيبق بردو وحش جدا معرفش لية مع ان لة انتينا طويلة وانا كمان زودتلهاسلك نحاسي وبردو نفس الصوت
انا عارف بجد انك مش فاضي واني كدا بتقل عليك بس حابب استفيد ومش عايز مثلا اخد الرسمة لواحد يعملهالي عايز اعملها انا
