مساعدة بخصوص كاميرا

[kingblack]

السلام عليكم

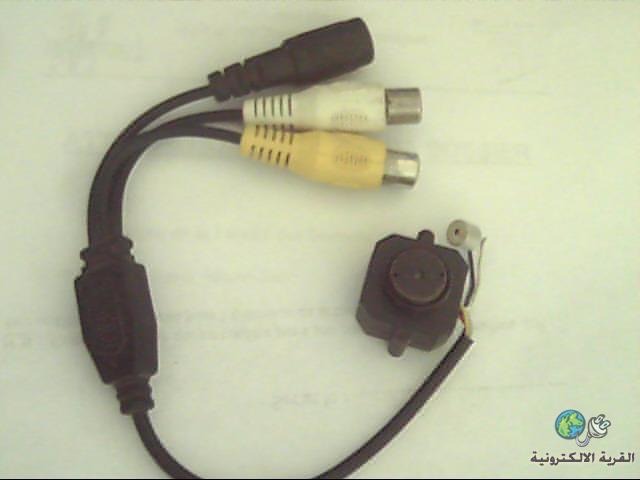

عندي هده الكاميرا
http://img98.imageshack.us/img98/3/image014wp.jpg
أريد طريقة لربطها مع التلفاز
جزاكم الله خيرا

[Ghost 2003]

بسم الله الرحمن الرحيم



اخي العزيز

لابد من شراء كابل يسمي بكابل صوت وصورة وباللغة الانجليزية
Audio/Video Cable يوجد منه نوع بجاجين فقط أو ثلاثة جاكات توصيل . وسعره حسب الجودة (أو خامة الكابل نفسه) يبدأ من 3 جنية مصري.



نشرح وصلات كابل صوت وصورة Audio/Video Cable

1- جاك توصيل أصفر اللون هو خاص بالصورة فقط (Video)
2- جاك توصيل أبيض اللون هو خاص بالصوت السماعة اليمني فقط (Audio Right)
3- جاك توصيل أحمر اللون هو خاص بالصوت السماعة اليسري فقط (Audio Left)

الخطوة الأولي: يتم توصيل الكاميرا مع كابل صوت وصورة Audio/Video Cable ثم مع جهاز التلفاز (أي جهاز التليفزيون) بنفس الألوان داخل جهاز التليفزيون ولكن في مخرج يسمي Input أيضاً حسب الالوان اللون الأصفر مع الأصفر واللون الأبيض مع الأبيض ، ويتبقي الجاك ذو اللون الأسود في الكاميرا فقط يتم توصيل محول خارجي المرفق مع الكاميرا فقط هو أفضل لها فهو مصدر التيار الكهربي المغذي للكاميرا.

مع جهاز التلفاز (التليفزيون)

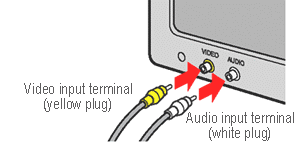

أو كمثل هذه الصورة



ثم الخطوة الثانية: مع جهاز التلفاز وهو اختيار قناة AV-(Audio/Video) Channel من الريموت كنترول أو من جهاز التليفزيون الخاص بجهاز التليفزيون (جهاز التلفاز)

ملحوظة يا أخي العزيز

التلفزيونات الأصلية يوجد قناتان AV Channel



صورة قناة AV



الفناة الأولي وهي مثلاً AV 1 يتم توصيل الكاميرا أو الرسيفر أو جهاز DVD Player من الوصلات الأمامية.
والقناة الثانية هي مثلاً AV 2 يتم توصيل الكاميرا أو الرسيفر أو جهاز DVD Player من الوصلات الخلفية لجهاز التليفزيون.
أو العكس صحيح.
والريموت كنترول أو من جهاز التليفزيون لابد من الضغط علي زر AV عدة مرات بمعني مرة تلو المرة الأخرى.

[kingblack]

Ghost 2003
قمت بدالك من قبل ولم تنجح مع العلم أنني جربته في تلفاز دوجودة عالية
هل من حل آخر؟

[فهد المنصور]

الكاميرا لن تعمل مباشرة بدون وحدة تغذية ..

ماهي اطراف السلك الاسود الموجود في الصورة ؟

[kingblack]

المشاركة الأصلية كتبت بواسطة Fahad

الكاميرا لن تعمل مباشرة بدون وحدة تغذية ..

ماهي اطراف السلك الاسود الموجود في الصورة ؟

نعم أخي فهد لاكن أنا أربطها ب بطارية 9 فولت ولا أرى أي شيء في شاشة التلفاز
مع العلم أنني أقوم بربطها ب empli لصوت ويعمل مايكرفون الكاميرا بشكل جيد

[فهد المنصور]

اذا تغذية الكاميرا بشكل صحيح يفترض أن تعمل بدون مشاكل ..

وأن لم تعمل فهذا يدل على أن الكاميرا تالفه او بها عطل يحتاج للصيانة خاصة أن طرف الصوت يعمل فيها ..

[kingblack]

هل أنتم متأكدون من أن هادا النوع من الكاميرات يربط مباشرة مع التلفاز؟

[فهد المنصور]

شخصيا لست متأكد خاصة مع عدم وجود معلومات حول نوع الكاميرا ..

لكن كيبل AV يدل على ذلك ايضا ظهور الصوت مؤشر على ان التوصيل مباشر ..
