مرسل 2 واط

[بسام1970]

هذا مرسل إف إم بقدرة 2 واط, نقي ويصل مداه إلى خمسة كيلو مترات ولكن ليس بين المباني الشاهقة والحواجز.

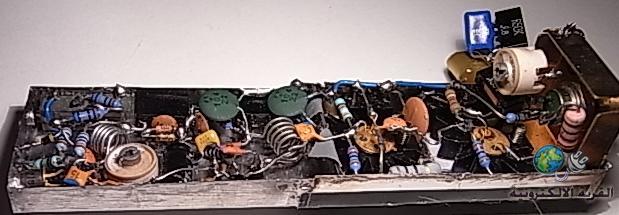

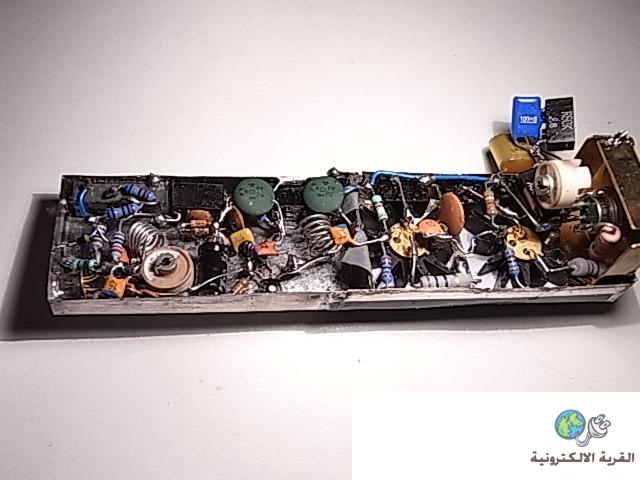

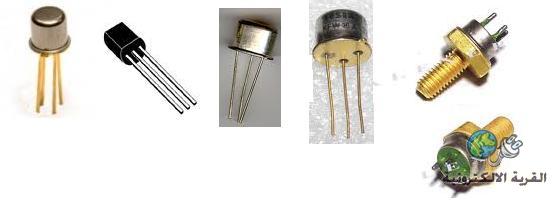

يتكون كما يرى في الصورة من خمسة ترانزستورات

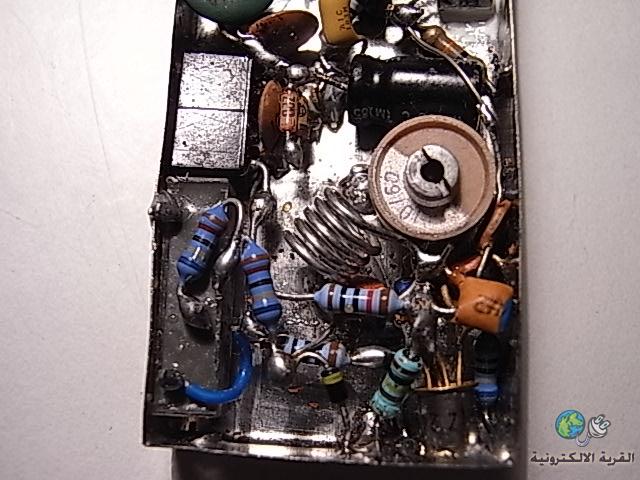

المرحلة الأولى: وفيها الترانزستور BFY90 الذي يعمل كمذبذب وبه يتم تعديل التذبب بواسطة ثنائي سعوي
BB204

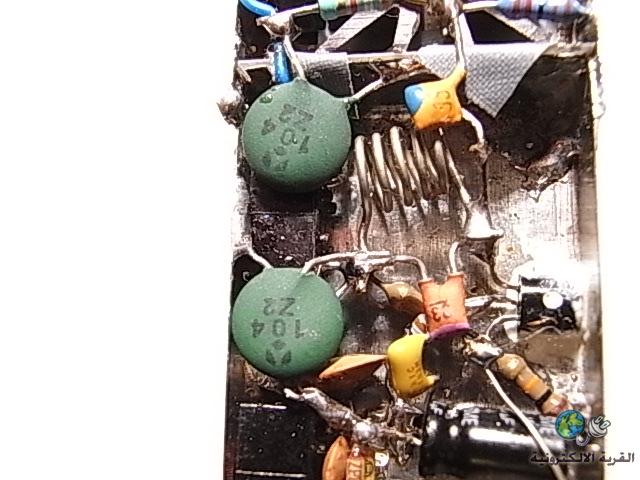

المرحلة الثانية: المكبر الأول بترانزستور 2SC2570a ذو الغلاف البلاستيكي وهو بحق ترانزستور تذبذب عالي ويعتمد عليه! يتم تبريده بإحاطته بمرهم تبريد "لونه أبيض" يصل بينه وبين العلبة المعدنية.

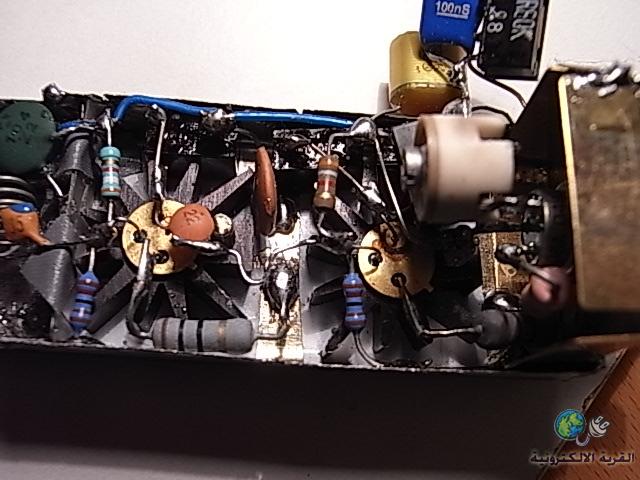

المرحلة الثالثة: مكبر تابع للمكبر الأول بترانستور BFX58DZ ليرفع القدرة قليلا مع المحافظة على سلامة الموجة من التشويش والتشوه وهو ما يسمى بتوفيق ممانعات الدخول لدائرة لاحقة والخروج للدائرة التي سبقتها. مثبت على مبرد لأنه يسخن!



المرحلة الرابعة: مكبر تابع للمكبر الثاني بترانزستور BFW16A والذي يرفع التكبير أيضا قليلا ليكون كافيا لتشغيل الترانزستور الأخير ويحافظ على الموجة سالمة من التشويه والشوشرة. مثبت على مبرد لأنه يسخن!

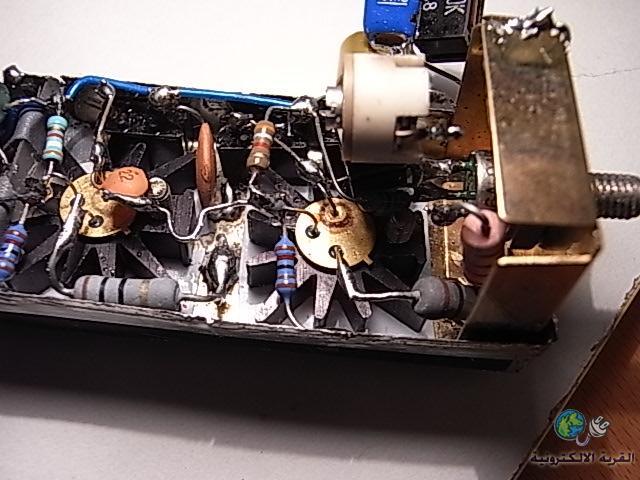

المرحلة الخامسة والنهائية: مرحلة التكبير القصوي أو القدرة, بترانزستور روسي KT606B مختبي في المبرد النحاسي ويقوم بتكبير الموجة ويدفعها عبر المكثف المتغير إلى الهوائي!





الدائرة مجربة ومضبوطة على عارض الإشارات "الاوسيلوسكوب" وتعمل بجهد مستقر من 12 إلى 15 فولت!


ماذا نستفيد من الدائرة وبدون مخطط وتبدو الأمور غير منظمة وعمل هواة ومبتدئين؟؟؟

نعم هي كذلك, كما أن دوائر الإرسال بها فن أكثر من الهندسة والحسابات, طبعا العلم والهندسة والحسابات أساس لا غنى عنه ولكن إذا قمت بقلب الترانزستور وتغيير وضعه في العلبة فسوف تنقلب الأمور رأسا على عقب!!!

أي إذا قمت بتصميم الدائرة على الملتي سيم Multisim وغيره أو حصلت مني على المخطط وحده فلن تنجح الدائرة معك!!!

وللأخوة الذين يريدون المعجزات من لا شيء هذا رد مفيد وصادق!

[فهد المنصور]

عناصر الجهاز تبدو بسيطة ومحدوده ..

هل هناك مخطط للدائرة الالكترونية

[5282]

شكراا على الدائرة ولكن بعض هذة الترانزستورات اعتقد انها منقرضة لانها قديمة جداا .
فمن اين اشتريها ؟

وشكراااااااا لك ولمواضيعك الجميلة ومشاركاتك الطيبة فى المنتدى

[Makzoun]

شكراً جزيلاً أخي المحترم بسام. أرجو التفضل بالإشارة إلى المرجع أو إيراد مخطط الدارة.

[بسام1970]

المشاركة الأصلية كتبت بواسطة Fahad

عناصر الجهاز تبدو بسيطة ومحدوده ..

هل هناك مخطط للدائرة الالكترونية

سوف أضع المخطط لهذه الدائرة بعد أن أرسمه بشكل مناسب فهو مرسوم بخط اليد لأن الدائرة قديمة, وبإذن الله سوف أضع مخططا آخرا أيضا وأسهل ولكن بطاقة جيدة

وأنا بصدد أن أضع مشروعا بترانزستورات جديدة متوفرة ولكنها للأسف SMD
وبالتحديد BFR93AW والترانزستور BFG39

أعلم أن الكثير من الهواة لا يجيدون التعامل معها ولكن ستكون الدائرة سهلة بإذن الله.

كنت أريد تذبذب أعلى من 108 ميغا هيرتز 433 مثلا ولكن لا يملك الكثير من الهواة أجهزة الاستقبال المناسبة.

[بسام1970]

المشاركة الأصلية كتبت بواسطة 5282

شكراا على الدائرة ولكن بعض هذة الترانزستورات اعتقد انها منقرضة لانها قديمة جداا .
فمن اين اشتريها ؟

وشكراااااااا لك ولمواضيعك الجميلة ومشاركاتك الطيبة فى المنتدى

أشكرك على إطرائك واهتمامك

صدقت أخي هي منقرضة, ولكني أحب التعامل معها والحمد لله عندي منها الكثير

وعندي الأرقام المحببة لجميع هواة اللاسلكي وخاصة 2N3866 و 2N3553

كما أحب التعامل بالصمامات الألكترونية "اللمبات"

أما الرقم الروسي فقد اشتريت 40 واحدا منه بسعر جنيه تقريبا للواحد ولو استطعت لأهديتك بعضا منها!

أنا بصدد عمل مشروع سأطرحه هنا لمرسل صغير باستخدام ترانزستورات حديثة ومصغرة SMD
!!! [url]/url]

[بسام1970]

المشاركة الأصلية كتبت بواسطة Makzoun

شكراً جزيلاً أخي المحترم بسام. أرجو التفضل بالإشارة إلى المرجع أو إيراد مخطط الدارة.

وشكرا لك على الاهتمام وستصل قريبا بإذن الله.

[5282]

المشاركة الأصلية كتبت بواسطة بسام1970

أشكرك على إطرائك واهتمامك

صدقت أخي هي منقرضة, ولكني أحب التعامل معها والحمد لله عندي منها الكثير

وعندي الأرقام المحببة لجميع هواة اللاسلكي وخاصة 2N3866 و 2N3553

كما أحب التعامل بالصمامات الألكترونية "اللمبات"

أما الرقم الروسي فقد اشتريت 40 واحدا منه بسعر جنيه تقريبا للواحد ولو استطعت لأهديتك بعضا منها!

أنا بصدد عمل مشروع سأطرحه هنا لمرسل صغير باستخدام ترانزستورات حديثة ومصغرة SMD
!!! [url]/url]

-شكرااا على ردك الجميل
ترانزستورات ال rf كما تفضلت المتوفر منها فى مصر عائلة ال 2n وعائلة 2sc هذا الذى اعلمة ولم اجد عائلات اخرى
وافهم من ردك انها متوفرة فى السوق ؟ ام انك اشتريتها من النت ؟
