كيف اعرف قيمة المقاومه عن طريق الالوان

uem4 · 23-07-2006, 09:50 PM

السلام عليكم

ياريت شرح بسيط وخفيف اقدر اعرف منه قيمة المقاومات

وبالذات هذه المقاومه

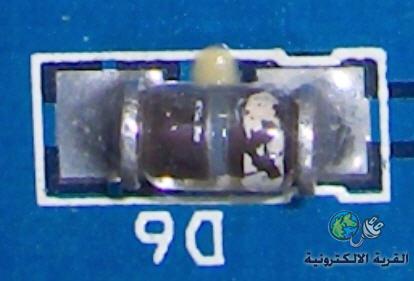

وبالنسبه للصوره الثانيه هل هذا زنر وماهي الطريقه الصحيحه لاختباره

واشكركم جميعا

MO USAMA · 23-07-2006, 11:27 PM

أولا قيمة المقاومة 10أوم كيفية قرأة المقاومه وذلك بأن تجعل اللون الذهبي على اليمين وذلك لأنه يعبر عن مدى الفقد الكهربي للمقاومه ثانيا الطريقه السهله لكي تستطيع قرأة المقومه بدون تعب هي موضوعه في هذه الحروف BB ROYG BVمن خلال هذه الحروف من السهل قرأة المقاومه فال Bترمز إلى BLACK ورقمها صفروالBالثانيه تشير إلى رقم واحد والRتشير إلى اللون الأحمر وتشير إلى القم إثنين وهكذا والحروف هكذا الO اللون البرتقالي وتشير إلى الرقم ثلاثهوالYأصفررقم أربعهوالGالأخضر ويشير إلى الرقم خمسه والBالأزرق الرقم سته والVبنفسجي ويشيرإلى الرقم سبعه

MO USAMA · 23-07-2006, 11:29 PM

لو أردت التوضيح فأنا جاهز

MO USAMA · 23-07-2006, 11:31 PM

ليست الصوره واضحه ولكن الزنر لا يعمل إلا في الـ Reverse

محمد علاوى على · 25-07-2006, 07:41 AM

السلام عليكم ورحمة الله وبركاتة
قيمة المقاومة بألوان أذا كانت المقاومة أربعة ألوان اللون الأول قيمة والثانى قيمة والثالث عدد الأصفار الرابع نسبة السماحية
مثلاً أحمر أحمر بنى دهبى تعنى 220 أوم +أو - 10% وهناك برامج وجدول المقاومات أصود =صفر -بنى واحد-أحمر أثنين -برؤتقالى =ثلاثة -أصفر= أربعة -أخضر=خمسة-أزرق=سته-بنفسجى= سبعة-رمادى=ثمانية-أبيض= تسعة

محمد علاوى على · 25-07-2006, 07:46 AM

الرد على الصورة الأولى قيمة المقاومة واحد أوم اللون الأول يساوى واحد واللون الثانى يساوى صفر أى عشرة واللون الثالث دهبى أى يتم القسمه على عشرة أى 10/10يساوى واحد ونسبة السماحية +/-10% أى

محمد علاوى على · 25-07-2006, 07:50 AM

الرد على الصورة الثانية يتم أختبار الزينر بوضع طر ف الأفوميتر على طرفى الزينر لقياس مقامة كبيرة ونعكس أطراف الأفوميتر لتقيس مقاومة صغيرة وبذلك يتم قياس الديود والزينر

twinkees086_fee · 25-08-2006, 03:02 AM

بسم الله
ردا علي الاخ mo usamaيمكن استخدام الزينر في الاتجاه الامامي ولكن ليس في وظيفة تثبيت الجهد او regulationولكنه يكون مقوم عادي جدا وذلك ظاهر من منحني التراسلzener transfer curveوبالنسبة لاقطابه فانه في العادة الجزء الذي يحتوي علي اطار يكون القطب السالب تماما مثل الداسود العادي
وبالنسبة للمقاومة فن الوانها يمكن وضعها في الكلمة سنحرص خزنمب وهي الحرف الثاني من كل لون في الالوان العشرة المستخدمة وهي بالترتيب اسود0 بني1 احمر2 برتقالي3 اصفر4 اخضر5 ازرق6 بنفسجي7 رمادي8 ابيض9
وبالنسبة للسماحية او الفقد الكهربي فانه يكون علي الترتيب زيادة او نقصان كما يلي
اسود 20% فضي 10% ذهبي 20%
والله الموفق
