ارجو المساعدة فى دائرة

eslam201033 · 28-09-2011, 06:10 AM

السلام عليكم ورحمة الله و بركاتة
اريد دائرة توحيد موجة كاملة باستخدام قنطرة توحيد و ايضا تحتوى على دائرة توحيد نصف موجة باستخدام المحول المتماثل
ارجو الرد و جزاكم الله كل خير

فهد المنصور · 28-09-2011, 07:31 AM

http://www.qariya.com/electronics/full_wave_bridge.htm

eslam201033 · 28-09-2011, 07:17 PM

شكرا على الرد و مبروك على عودة القرية
و لكنى اريد دائرة توحيدموجة كاملة و دائرة توحيد نصف موجة باستخدام محول متماثل الذى يتكون من 3 اطراف خرج اثنين لهما نفس الخرج و مضاديين فى الاتجاه و الاطرف الاوسط ارضى
و الدائرتين الدوحيد يشتركان فى محول واحد اى ان المحول له خرجين الاول موجة كامة و الثانى نصف موجة
ارجو الرد و جزاكم الله كل خير

حيدر علاج حسن · 28-09-2011, 08:52 PM

محولة سنتر تاب ...

eslam201033 · 29-09-2011, 08:43 AM

شكرا يا بشمهندس حيدر
دا فعلن المحول الذى اقصدة
و لكن انا اريد التوحيد الموجة الكاملة باستخدام قنطرة توحيد
و شكرا على الرد
و جزاك الله كل خير

eslam201033 · 29-09-2011, 08:49 AM

و ارجو شرح الدائرة بعد التعديل و توضيح وظيفة المقاومات

حيدر علاج حسن · 29-09-2011, 07:52 PM

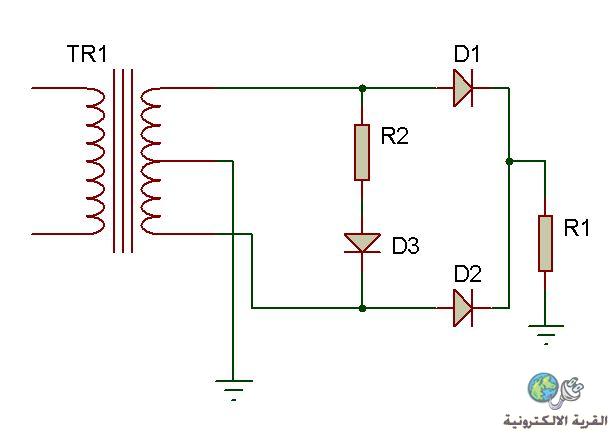

محولة السنتر تاب لا تحتاج الى قنطرة ...
نستخدم دايودين فقط للحصول على تقويم كامل الموجة Full wave rectifier .

المقاومات هنا تمثل الحمل حيث R1 ستحصل على اشارة مقومة كاملة
اما R2 ستحصل على اشارة بنصف تقويم ..
