أرجو المساعدة في دائرة مؤقت وعاكس اتجاه

[mssaad66]

السلام عليكم ورحمة الله وبركاته
اخواني الكرام أنا هاوي إلكترونيات لكني مبتدئ جداً وافتخر بأني وصلت لما وصلت له بفضل الله ثم فضل منتداكم الرائع
ارجو منكم المساعدة في هذه الدائرة وهي لمؤقت و عاكس اتجاه في نفس الوقت حيث اني انهيت دائرة المؤقت لكني في حيرة بكيفية عكس الإتجاه وفكرت باضافة ريليه DPDT لكني لا اعرف اين وكيف اوصله فأتمنى منكم المساعدة
فكرة الدائرة هي إيقاف المحرك بعد مرور 30 ثانية بعد تشغيله بواسطة ساعة منبه ولكن اريد ان يتم عكس التيار في كل مرة يعني المنبه سيرن كل 12 ساعة بالتالي كل 12 ساعة يجب ان يدور المحرك باتجاه جديد لمدة 30 ثانية.. مع تمنياتي لكم بالتوفيق
** اتمنى ان كانت هنالك حمايات اخرى يجب ان تركب للمحرك في الدائرة ان تضيفوها...
بانتظار ردودكم مع جزيل الشكر مسبقاً...

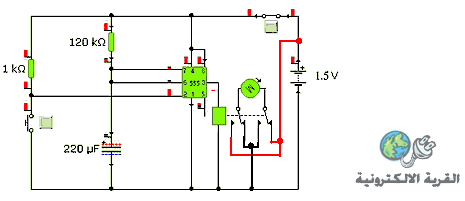

رسمة الدائرة:

[بسام1970]

تستطيع أن تستخدم الأي سي 4060 أو 4017 كمؤقت تعمل 12 ساعة وتسكت 12 ساعة كما تحتاج لواحدة أخرة من 4060 أو 4017 من أجل العملية الأخرة 30 ثانية

[حيدر علاج حسن]

ما فهمته من السؤال انك تريد تشغيل المحرك 30 ثانية ثم يتوقف 12 ساعة ثم يدور بالاتجاه المعاكس 30 ثانية ثم يتوقف 12 ساعة ...
هذا صحيح ؟؟؟

[mssaad66]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

ما فهمته من السؤال انك تريد تشغيل المحرك 30 ثانية ثم يتوقف 12 ساعة ثم يدور بالاتجاه المعاكس 30 ثانية ثم يتوقف 12 ساعة ...
هذا صحيح ؟؟؟

نعم اخي هذا صحيح بالظبط هذا ما احتاجه

[mssaad66]

المشاركة الأصلية كتبت بواسطة بسام1970

تستطيع أن تستخدم الأي سي 4060 أو 4017 كمؤقت تعمل 12 ساعة وتسكت 12 ساعة كما تحتاج لواحدة أخرة من 4060 أو 4017 من أجل العملية الأخرة 30 ثانية

اخي الكريم شكرا على ردك وان شاء الله سابحث عن هذه الايسيهات وارى امكانية تطبيقها... ولو اني رسمت الدائرة الاولى بميت ويلاه... فاتمنى ان كان يمكن تطبيقها على الدائرة مع عكس الاتجاه القطبي ان تساعدني فيها .. ولك جزيل الشكر

[حيدر علاج حسن]

الدائرة التي عملتها لا يمكن ان تؤدي هذا العمل ...
ان شاء الله سوف انفذ لك دائرة على برنامج البروتوس ..

[mssaad66]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

الدائرة التي عملتها لا يمكن ان تؤدي هذا العمل ...
ان شاء الله سوف انفذ لك دائرة على برنامج البروتوس ..

جازاك الله كل خير... بانتظار ردك على أحر من الجمر

[ماجد عباس محمد]

هذا تعديل للدائرة
فقط تذكر أن 555 لا تعمل بجهد أقل من 4.5 فولت كما أن الريلاى أيضا يحتاج جهد أعلى من 1.5 فولت


رجاء لا تقول أنها تعمل على البرنامج
