عطل فى دائرة icmt8870

[محمد يسرى محمد]

السلام عليكم
اخوانى الاعزاء

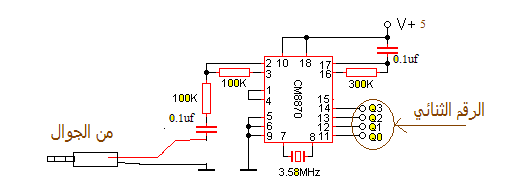

عندى سؤال هام جدا فى الدائرة المرفقة
كل ما تشتغل الدائرة تفصل power بعد فترة قصيرة
بصراحة انا شاكك فى المكثف والمقاومة اللى موجودين بين الرجلين 18 و 17
لانى فى بعض الاحيان اعمل شورت عليهم فتشتغل الدائرة كويس
بماذا تنصحونى ؟
ارجوكم لا تبخلوا على بالمساعدة

[محمد يسرى محمد]

اين الردود ياجماعة

[بسام1970]

المشاركة الأصلية كتبت بواسطة محمد يسرى محمد

السلام عليكم
اخوانى الاعزاء
عندى سؤال هام جدا فى الدائرة المرفقة
كل ما تشتغل الدائرة تفصل power بعد فترة قصيرة
بصراحة انا شاكك فى المكثف والمقاومة اللى موجودين بين الرجلين 18 و 17
لانى فى بعض الاحيان اعمل شورت عليهم فتشتغل الدائرة كويس
بماذا تنصحونى ؟
ارجوكم لا تبخلوا على بالمساعدة

ما معنى تفصل power؟

إذا كانت الدائرة مصممة لتعمل كما يرى في المخطط فلا يمكن أن يكون عملها أفضل ب"تقصير" عناصرها و"تشريت" هنا وهناك؟؟؟

انصح بالنظر إلى الداتاشيت ومعرفة عمل المكثف وحتى واجب كل طرف في دائرة الدي تي إم إف.

وحبذا لو كانت الأيسي مثبتة على socket فيمكنك نزعها ووضع واحدة أخرى وتجربة الدائرة فإن كانت الجديدة أيضا مثل سابقتها فيعلم ان وصلات اللوحة فيها خطأ أو ان هناك تحميل على الجهد عندما تعمل فيحصل سخونة أو فصل أو اختلال أو أن الجهد غير منظم وغير كاف أووو

طبعا لا يستطيع المرء مساعدتك أكثر إذا لم تكن الدائرة أمامه ليتأكد بنفسه من الوصلات وسلامتها ويأخذ بجهاز قياس الجهد والتيار ويتتبع الجهود ويجري قياسات

التشخيص والحدس ينفع إذا كان المرء خبير بهذه الأيسي ويكرس وقته لعمل دوائر بها! فيعرف أعطالها وإشكالياتها غيبا وإلا فكما نصحتك قم بإجراء كشف وفحص!

وأفضل شيئ التضحية وشرائ واحدة جديدة بعد أن تتأكد أن الوصلات (جربها على البريد بورد) بحيث تكون مطابقة لما هو في الداتاشيت.

كيف وصلت الثنائيات الضوئية مع الجهد ما هي قيم المقاومات المتصلة مع الجهد وهل هو نفس جهد تغذية الأي سي؟؟؟؟
