هل يمكن استبدال الدارة المهتزة هذه بدارة NE555

[Belal1]

السلام عليكم ورحمة الله وبركاته

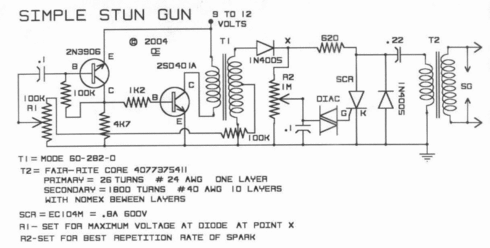

هذه دارة صاعق كهربائي ولم أجد الترانزستور 2SD401A ولا شبيه له فهل يمكن استخدام الدارة NE555 بدلا منها وما هو التردد.
وجزاكم الله خيرا.

http://www.4shared.com/photo/aI2WKy78/__50__.html

[فهد المنصور]

قبل الرد على هذا التسائل يجب اولا معرفة تردد مرحلة التذبذب وايضا شكل الموجة هل هي مربعة ام موجة جيبية ؟

[Belal1]

المشاركة الأصلية كتبت بواسطة Fahad

قبل الرد على هذا التسائل يجب اولا معرفة تردد مرحلة التذبذب وايضا شكل الموجة هل هي مربعة ام موجة جيبية ؟

حقيقة ليس لدي أي فكرة فهذه الدراة قد وجدتها من خلال بحثي على النت, كما أنه ليس لدي معلومات كثيرة عن الدارات المهتزة.

[Belal1]

بالنسبة للدارة البديلة فليس من الضروري أن تكون NE555 فقد ذكرتها على سبيل المثال.

[Ghost 2003]

المشاركة الأصلية كتبت بواسطة Belal1

السلام عليكم ورحمة الله وبركاته

المشاركة الأصلية كتبت بواسطة Belal1

هذه دارة صاعق كهربائي ولم أجد الترانزستور 2SD401A ولا شبيه له فهل يمكن استخدام الدارة NE555 بدلا منها وما هو التردد.

وجزاكم الله خيرا.

بسم الله الرحمن الرحيم

الداتا شيت الترانزستور 2SD401A

http://www.datasheetcatalog.org/data...225fx9w6yy.pdf

أو

http://www.datasheetcatalog.org/data...ec/2SD401A.pdf

بدائل الترانزيستور رقم 2SD401A

2SD401A <=> 2SB546

2SD401A <=> 2SD113

2SD401A <=> 2SD1138

2SD401A <=> 2SD38

2SD401A <=> 2SD386

2SD401A <=> 2SD478

2SD401A <=> 2SD76

2SD401A <=> ECG37

2SD401A <=> 2SC1409A

2SD401A <=> 2SC2168

2SD401A <=> 2SC2233

2SD401A <=> 2SC2331

2SD401A <=> 2SC2336

2SD401A <=> 2SC4159

2SD401A <=> 2SD1138

2SD401A <=> 2SD1770

2SD401A <=> 2SD386

2SD401A <=> 2SD478

2SD401A <=> 2SD760

[Belal1]

جزاك الله خيرا أخي الكريم Ghost 2003 على هذه البدائل, وعذرا لقولي أنني لم أجد بدائله لأنني أستخدم برنامج لم أجد فيه سوى بديلين.
وللجميع جزيل الشكر.

[Belal1]

عفوا شباب سؤال أخير, ما هو تردد هذه الدارة وكيف يمكن معرفة ذلك؟

[ماجد عباس محمد]

أخى
راجع خواص هذه البدائل قبل الشراء فالمطلوب 200 فولت / 2 أمبير 5 ميجا هيرتز كما أن
HFE=50:250
ربما الأقرب
D13005 وهو مستخدم فى ما تسمى الكترونك ترانس وهو يستخدم لتحويل 220 إلى 12 فولت للمبات هالون وهو متوافر فى السوق و يتحمل أعلى من 200 فولت الخ

أما التردد فيعتمد على المحول المستخدم و التغذية بالمقاومة المتغيرة
