صيانة الهارد ديسك خطوة بخطوة

السلام عليكم ورحمة الله وبركاتة
قبل الخوض فى اى موضوع ان وجد اى خطاء فارجو ان تسامحونى فانا لا ادعى العلم ولكنى طالب علم وكل ما ساتحدث عنة هو عبارة عن خبرة شخصية مستندة الى الكتب العلمية للشركات المصنعة

سوف نتناول فى هذا الموضوع كل ما يخص الهارد ديسك على حلقات

من البداية الى الاحتراف إن شاء الله

وسوف تكون السلسلة مبسطة جدا وسيستخدم فيها مفاهيم عامة بعيدة عن التعقيد حتى يتسنى للفنى العادى الاستمتاع بها اولا وقبل اى شى يجب ان تكون معنا العدة التالية

1- مجموعة مفكات نجمة

2- مجموعة من الجفتات العادة والمتنية

3- جهاز افو ميتر ديجتل

4- جهاز هوت اير وكاوية

5- مجموعة من برد الهاردات المختلفة وايسهات البور

6- جهاز pc3000 فى المرحلة المتقدمة

7- جهاز سلفجن داتا فى المرحلة المتقدمة
سيكون معظم الشرح على الهاردات من نوع وسترن لانتشرها ثم بعد ذالك سوف نشرح جميع الانواع

الهارد ديسك سيكون كل التركيز على الشرح اكثر من تناول الاعطال حتى يتسنى لنا فهم الهرد جيدا ومن بعدها نتناول الاعطال مرة واحدة بالتفصيل

يتكون الهارد دسك من شقين المديا وهو الجزء الميكانيكى

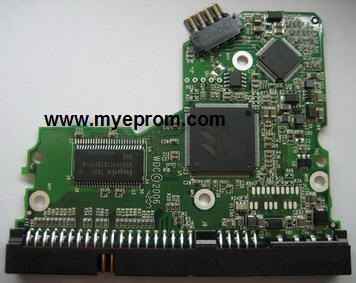

البردة وهى الجزء الاكترونى






اولا : المديا

اولا يجب مشاهدة هذا الفديو لنرى كيف يعمل الهارد من الداخل
http://www.youtube.com/watch?v=9eMWG3fwiEU

سوف نتناول فى هذة الحلقة صورة توضيحية عن المديا

ثانيا وقبل الخوض فى الحديث عن المديا يجب ان نعلم ان المرجو من فتح المديا والعمل بها هو فقط لإسترجاع البيانات

وليس صيانتها حيث ان اى خطاء فى عملية العمل قد تودى الى تلف الهارد نهائيا ونظرا لدقة المكونات التى بداخلة

ويجب ان نعى ايضا ان الهارد ليس مفرغ من الهواء كما قال بعض الاخوة ولكنة ولكنة يقوم بتفريغ الغبار والاتربة الدقيقة جدا من خلال دورة معينة سوف نشرحها لاحقا انما هو لايوجد بة غبار حتى الذى لا نراة بالعين فلذالك يعتبر فتحة فى غرفة غير نقية من الاتربة قد يودى الى تلفة فيجب فتح الهارد على لوح زوجاجى ولبس جونتيات فى اليد ووضع كمامة على الفم ويستحسن ان تكون الغرفة ليس بها موكت ويكون بها تكيف ينقى من الغبار

هذا فى اضيق نطاق نتعامل فية مع الهارد وذالك لعدم توافر الامكانيات المادية لتجهيز الغرفة لهذا الغرض تحديدا وتذكر اننا لن نقوم بفتح الهارد الا لاسترجاع البينات نظرا لتكلفة العملية مقارنة بسعر هرد جديد هذا فقط للتذكير وسوف نشرح بالتفصيل كل جزء فى الهارد

كيف يحمل الهارد البيانات داخلة نتكلم بصورة بسيطة جدا نعتبر ان اسطونة الهارد دسك عبارة عن اسطونة ممغنطةيوجد بها ملاين من النقاط ينتج عن كل نقطة فيض مغنطيسى هذا الفيض يا اما موجب او سالب اى اما (1)موجب او (0)سالب تقوم راؤس القرائة الموجودة على الهيد بقرائتهم ثم يرسلهم للبردة وبدرها تخرج من كابل الداتا الى الجهاز عندما يستدعيها وتقوم بالكتابة عند العكس هتقولى مفهمتش حاجة هقولك قل سبحان الله وبحمدة سبحان الله العظيم

نرجع للغة برمجة الالة بشكل سريع كل ما تراه على الشاشة الان هو عبارة عن اصفار ووحايد وهذا نظام من عدة انظمة ترقيمية كثيرة ثنائى . عشرى .الخ كلها انظمة من الممكن تسجيلها على ميكروكونترول او هارد او اسطوانة الخ ملخص الكلام حتى لا ندخل فى موضع غير موضعنا مثال نعتبر ان حرف ال (ص) مثلا هو 01001004موجود فى الهارد بهذا الشكل ومن اراد ان يتطرق اكثر لهذا الموضع يقوم بالبحث عن انظمة الترقيم ولغة برمجة الالة هذة هى كانت نبذة سريعة عن طريقة عملة وهو قريب فى مبداء العمل الى شريط الكاست القديم وسوف تعى العملية باكملها مع قرائة باقى الشرح

مكونات المديا

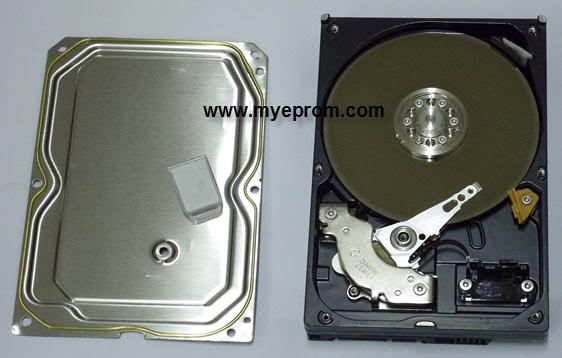

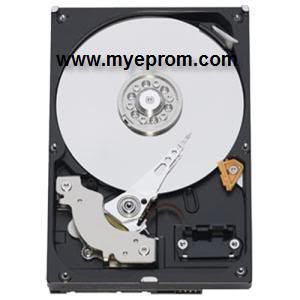

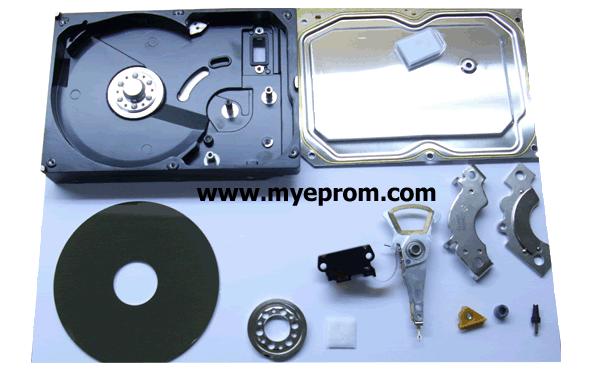

هذة صورة للمديا مفككة ومفصلة وسنتناول جزء جزء منها على حدى

Spindle Motors

هو عبارة عن محرك يقوم بتحرك الاسطوانة بسرعة معينة تقاس (rpm) اى كم دورة فى الدقيقة قد تصل سرعات هذا المحرك الى 15000 دورة فى الدقيقة طبعا وكلما زادت سرعة المحرك كلما زادت سرعة الهارد اهم مزاياة ولماذا هو دون عن بقية المحركات اولا يستطيع العمل لفترات طويلة دون تلف - لا ينتج عنة حرارة - يعتبر الاهتزاز فية غير موجود - وعندما يحدث بة خلل يكون لة دور اساسى فى اتلاف الاسطوانة او اى سى البور او الهدود

وظيفتة فى الهارد هو يحمل الاسطوانة او ما يسمى platter ويقوم بلفها بسرعة معينة وفى اتجاة واحد وهو المسئول عن سرعة الهارد من الناحية الميكانكية وتكون اوامرة ماخوذة من اى سى البور واى سى البور ياخد اوامرة من الكنترورل لماذا يقوم بلف الاسطوانة توضح لنا الصورة القادمة

عندما تقوم الاسطوانة بالدوران يتحرك الهيد الى القطاع رقم صفر او ما يسمى master boot record (MBR) ويكون محمل بجدول للبرتشن على الهارد دسك وبعض اكواد البوت الرئيسية بعد ذالك يذهب الى جدول البرتشنات partition table هو عبارة عن جدول بة بينات عن بداية ونهاية الاقسام وعدد البرتشنات والبرتشن الاساسى بعد ذالك يقوم بتحرك الى انظمة التشغيل اما fat-ntfs)) لكى يسمح لجهاز الكمبيوتر للبداء فى تحميل النظام ويقوم الهيد بعدها بالحركة يمنا ويسارا للقراء والكتابة من المعروف انة يوجد فيرس يستهدف هذا القطاع تحديدا وسوف نقوم بشرح عملية علاجة لاحقا

Platter

هذا القرص عبارة عن قرص صلب ويغطى بمادة ممغنطة مثلة مثل الاسطونات المرنة (cd) او شريط الكاست ولكن الفرق انة على مادة صلبة يسجل البينات عن طريق الفيض المغنطيسى الناتج عنة ويخرج اما موجب (1) او سالب (0)

يجب ان يكون هذا القرص خاضع لعملية تشكيل فيزيائى يحدد من خلالها التراكات والقطاعات والفواصل ما بينها وما بين بعضها وتوضح الصورة شكل التهيئة التى يحصل عليها الهارد

1- الاسطوانة (platter) هى عبارة عن كل الاسطوانة بوجها السفلى والعلوى

2- الهيد (head) من المعنى يسمى الوجة طبا الاسطوانة ليها وجهين علوى وسفلى كل ما هو مطبق فى العلوى يطبق فى السفلى من حيث التشكيل الفزيائى ملحظة اى اسطوانة تحتوى على عدد 2 هيد ولكن بعض الهردات تكون واحد هيد كيف يحدث ذالك رؤس القرائة تكون اتنين واحد للهيد الاعلى والثانى للهيد السفلى تكون احداهم منزوعة من قبل الشركة المصنعة حتى يقراء هيد واحد وذالك لاعتبارات انتاجية وتجارية لن نخوض فيها

3- المسار (TRACK) يجب ان يكون الهارد يحتوى على تشكيل فزيائى كما شرحنا لسهولة الوصول الى اى مكان فية فمثلا الهارد ال 80 جيجا يكون 63 تراك تبداء من الزيرو حتى 63 على كل هيد والتراك يكون موجود لعى الهيد موضح باللون الربتقالى يقسم هذا التراك الى قطاعات

4- القطاعات (sector ) القطاع هو جزء من التراك موضع باللون الاحمر والبنى

5- cluster هى عبارة عن مجموعة من السكتورات

6- Logical Block Addressing(LBA) تعتبر تقنية حديثة ومبسطة لتشكيل السيكتور وترقيمها على شكل نقاط داخل السيكتور لسهولة الوصل اليها عند الحاجة هذا بكل بساطة دون الخوض فى تفاصيل اكتر فكل المطولب منا فهمة هو اعتبارها نقاط داخل القطاع(sector) والقطاع داخل المسار(TRACK) والتراك يقسم الهيد (head)

7- cylinder كما موضع بالشكل الصغير نفترض اننا نملك هارد يحمل اسطوانتين التراك رقم واحد فى الاسطوانة الاولى والتراك رقم واحد فى الاسطوانة الثانية يكونوا مشتركين فى نفس التهيئة وما يشكل فى الاسطوانة الاولى يتمثل فى الاسطوانة الثانية

[amged]

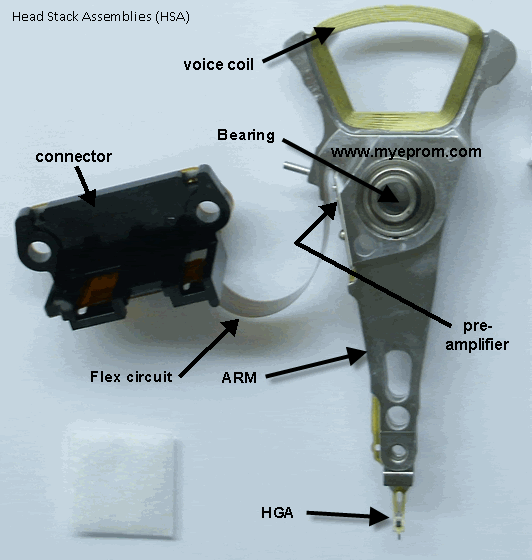

(Head Stack Assemblies (HSA

مجموعة رؤس القرائة وهى المسئولة عن القراءة والكتابة والنقل من وإلى (بردة الهارد – الاسطونات ) ونعتبرها هى الجزء الوسيط بين الاسطونات والهارد فاى عملية فى الهارد يجب ان تمر عليها وسوف نشرحها بالتفصيل على نقاط

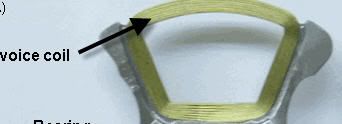

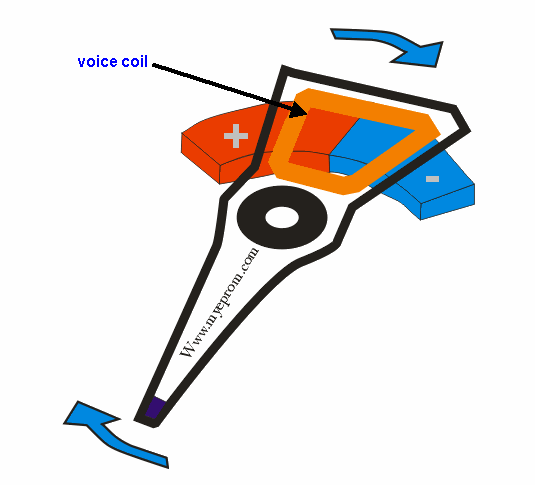

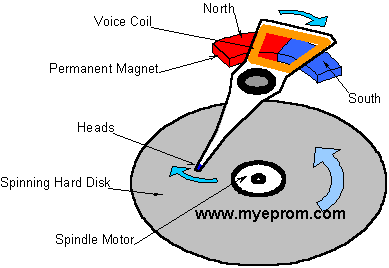

1- (Voice coil) هى تقنية ميكانكية تتميز بالدقة الشديدة ولا تتاثر بالحرارة مثل المحركات الخطوية التى كانت تستخدم فيما قبل

ينقسم الى جزئين
أ-الملف

بكل بساطة هو عبارة عن ملف هذا الملف مثبت على معدن عندما يمر بة تيار كهربى يتحول الى مغناطيس او ما يسمى electromagnet)) من المعروف ان اى مغناطيس لة قطبين سالب وموجب ولكن هنا يجب ان نحدد قطبية المغناطيس فى كل مرة عن طريق التيار المتردد (ac) وتتغير قطبية المغنطيس بتغير قطبية التيار فى كل مرة

ب- المغناطيس

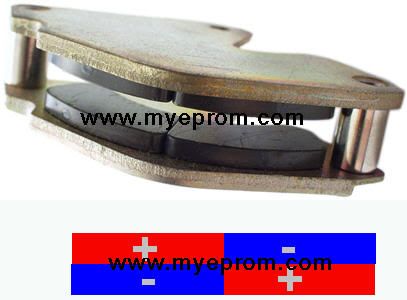

القطعة على اليسار هى عبارة عن قطعتين من المغنطيس فى قطعة واحدة لها وجهان موجب و سالب القطعة على اليمين هى عبارة عن قطعتين من المغنطيس فى قطعة واحدة لها وجهان موجب و سالب يتقابلا مع بعضهم بهذا الشكل





ملخص القول حتى لا نذهب بعيدا

من خواص المغناطيس المعروفة انة له قطبين أحدهما القطب الشمالي north pole والآخر القطب الجنوبي south pole.

وايضا ان كنا نملك مغناطيسان فان كل قطبين غير متماثلين معا يحدث تجاذب بينهما . وكل قطبين متماثلين معا يحدث تنافر بينهما .إذن المغنطيس الثابت فى الهارد يصدر مجال مغناطيسى دائم ويكون الملف داخل هذا المجال وبما ان الملف يتحول الى مغناطيس بناء على مرور التيار بة وعلى حسب قطبيتة يتنافر او يتجاذ مع المغناطيس الثابت ومن هنا تاتى حركة ازرع القرائة يمينا ويسارا بناء على القطبية وشدة التيار

[amged]

(Head Stack Assemblies (HSA

مجموعة رؤس القرائة وهى المسئولة عن القراءة والكتابة والنقل من وإلى (بردة الهارد – الاسطونات ) ونعتبرها هى الجزء الوسيط بين الاسطونات والهارد فاى عملية فى الهارد يجب ان تمر عليها وسوف نشرحها بالتفصيل على نقاط

1- (Voice coil) هى تقنية ميكانكية تتميز بالدقة الشديدة ولا تتاثر بالحرارة مثل المحركات الخطوية التى كانت تستخدم فيما قبل

ينقسم الى جزئين
أ-الملف

بكل بساطة هو عبارة عن ملف هذا الملف مثبت على معدن عندما يمر بة تيار كهربى يتحول الى مغناطيس او ما يسمى electromagnet)) من المعروف ان اى مغناطيس لة قطبين سالب وموجب ولكن هنا يجب ان نحدد قطبية المغناطيس فى كل مرة عن طريق التيار المتردد (ac) وتتغير قطبية المغنطيس بتغير قطبية التيار فى كل مرة

ب- المغناطيس

القطعة على اليسار هى عبارة عن قطعتين من المغنطيس فى قطعة واحدة لها وجهان موجب و سالب القطعة على اليمين هى عبارة عن قطعتين من المغنطيس فى قطعة واحدة لها وجهان موجب و سالب يتقابلا مع بعضهم بهذا الشكل





ملخص القول حتى لا نذهب بعيدا

من خواص المغناطيس المعروفة انة له قطبين أحدهما القطب الشمالي north pole والآخر القطب الجنوبي south pole.

وايضا ان كنا نملك مغناطيسان فان كل قطبين غير متماثلين معا يحدث تجاذب بينهما . وكل قطبين متماثلين معا يحدث تنافر بينهما .إذن المغنطيس الثابت فى الهارد يصدر مجال مغناطيسى دائم ويكون الملف داخل هذا المجال وبما ان الملف يتحول الى مغناطيس بناء على مرور التيار بة وعلى حسب قطبيتة يتنافر او يتجاذ مع المغناطيس الثابت ومن هنا تاتى حركة ازرع القرائة يمينا ويسارا بناء على القطبية وشدة التيار

[amged]

Head Gimbal Assemblies (HGA)

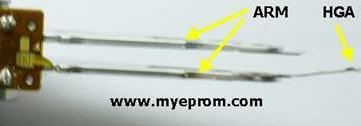

مجموعة رؤس القراءة والكتابة على الاسطوانات وهى بكل بساطة عبارة عن عدة ملفات كل ملف صغير جدا يكون ملفوف على قلب معدن بحيث إن تعرض لتيار كهربى تحول الى مغنطيس يؤثر ويتائثر بالمجال الغنطيسة فعندما يقراء تكون وظيفتة استشعار لقطبية النقطة الموجودة داخل السيكتور شمالى جنوبى (موجب 1 / سالب 0 ) وفى مرحلة الكتابة يقوم باعادة مغنطة النقطة المراد كتابتها وترجمتها الى (1) و (0)

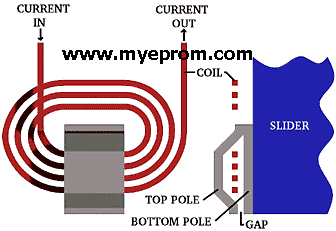

صورة مكبرة توضح شكل الملف والدخل والخرج لة

صورة بالاخضر والبنفسجى توضع جزء من الاسطوانة ومنظر الملف اثناء الكتابة والقارءة توضح عملية المسح للقراءة او الكتابة عندما يكون الاذرع فى حالة الحركة وقرائة كل الاشارات سواء شمال او جنوبى (سالب 0 /موجب +)

Pre-amplifier

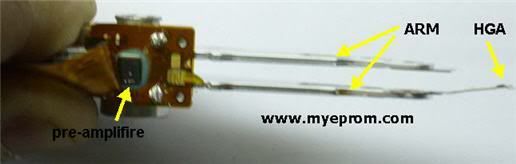

مكبر عمليات اولى ما معنى مكبر عمليات بكل بساطة دون الدخول فى اى تفاصيل معنى كلمة مكبر اى مضخم يقوم بتكبير الشى ما معنى هذا

سبحان الله وبحمدة سبحان الله العظيم

نشرح بالتفصيل عندما يقوم الملف (hga) بقراءة اى شى تكون الاشارة التى يستقبلها ضعيفة جدا لدرجة ان الكنترول لن يستطيع ان يستوعبها

بمعنى اذا كان الفولت الخارج من الملف بالميكرو فولت بمعنى جزء من الالف من الواحد فولت عندما تصل اشارتة الى الكنترول الموجود ببردة الهرد لن يفهم شى لان الاشارة ضعيفة جدا فيجب هنا ان يتم تكبيرها قبل الذهاب لة وهنا وظيفتة واغلب التكتكات التى تحدث يكون هو السبب الاساسى فيها لان الابرة كما شرحنا اول ما تذهب تبدا بالبحث عن ال (mbr) فعندما يقرها يكون مكبر العمليات تالف فلا يستطيع الكنترول التعرف عليها فيعطى امر بالبحث مرة ثانية وثالثة ولا نهائية الى ان يجدها ويقوم الذراع بالذهاب يمنا ويسارا بحثا عنها وهذة من ضمن الاسباب التى تجعل المديا تتكتك كما نقول وسنتناول العيوب كلها بالتفصيل فى سلسلة سؤال وجواب إن شاء الله

ARM

الذراع وظيفتة حمل مجموعة السلوك (الشيلد) التى توصل الملف (hga) بمكبر العمليات والتى تساعد (hga) الى الوصل الى اخر نقطة فى الاسطوانة بحركة ثابتة دون اى اهتزاز

Bearing

راجع اولا الصورة فى الاعلى التى يوجد بها جميع المكونات حتى تعرف بصورة اوضح تجد ان الذراع به مكان اسطوانى فارغ وذالك كى يثبت على شكل اسطوانى اخر مثبت فى جسم المديا يسمح للذراع بالحركة يمينا ويسارا بسهولة ويسر دون ادنى نسبة للخطاء




Flex circuit

دارة الكترونية ولكن بصورة سلوك مثبتة على جسم مرن ملحوم عليها القطع الالكترونية مكبر العمليات ومقومات ومكثفات وملحوم عليها ايضا رؤس القرائة والكتابة ويجب ان تكون مرنة لسهولة حركة الاذرع
كل لا تعيقها

Connector

الكونكتور هو يعتبر اخر جزء فى المديا فى حالة خروج الداتا اى القرائة واول جزاء فى المديا فى حالة الكتابة دخول الداتا ويكون عبارة ععد من الاطراف تكون موصلة بالدارة الالكترونية المثبتة على الذارع التى تحتوى على مكبر العمليات وبعض المكونات الاخرى

صورة اخرى لة

[amged]

Head Gimbal Assemblies (HGA)


مجموعة رؤس القراءة والكتابة على الاسطوانات وهى بكل بساطة عبارة عن عدة ملفات كل ملف صغير جدا يكون ملفوف على قلب معدن بحيث إن تعرض لتيار كهربى تحول الى مغنطيس يؤثر ويتائثر بالمجال الغنطيسة فعندما يقراء تكون وظيفتة استشعار لقطبية النقطة الموجودة داخل السيكتور شمالى جنوبى (موجب 1 / سالب 0 ) وفى مرحلة الكتابة يقوم باعادة مغنطة النقطة المراد كتابتها وترجمتها الى (1) و (0)

صورة مكبرة توضح شكل الملف والدخل والخرج لة

صورة بالاخضر والبنفسجى توضع جزء من الاسطوانة ومنظر الملف اثناء الكتابة والقارءة توضح عملية المسح للقراءة او الكتابة عندما يكون الاذرع فى حالة الحركة وقرائة كل الاشارات سواء شمال او جنوبى (سالب 0 /موجب +)

Pre-amplifier

مكبر عمليات اولى ما معنى مكبر عمليات بكل بساطة دون الدخول فى اى تفاصيل معنى كلمة مكبر اى مضخم يقوم بتكبير الشى ما معنى هذا

سبحان الله وبحمدة سبحان الله العظيم

نشرح بالتفصيل عندما يقوم الملف (hga) بقراءة اى شى تكون الاشارة التى يستقبلها ضعيفة جدا لدرجة ان الكنترول لن يستطيع ان يستوعبها

بمعنى اذا كان الفولت الخارج من الملف بالميكرو فولت بمعنى جزء من الالف من الواحد فولت عندما تصل اشارتة الى الكنترول الموجود ببردة الهرد لن يفهم شى لان الاشارة ضعيفة جدا فيجب هنا ان يتم تكبيرها قبل الذهاب لة وهنا وظيفتة واغلب التكتكات التى تحدث يكون هو السبب الاساسى فيها لان الابرة كما شرحنا اول ما تذهب تبدا بالبحث عن ال (mbr) فعندما يقرها يكون مكبر العمليات تالف فلا يستطيع الكنترول التعرف عليها فيعطى امر بالبحث مرة ثانية وثالثة ولا نهائية الى ان يجدها ويقوم الذراع بالذهاب يمنا ويسارا بحثا عنها وهذة من ضمن الاسباب التى تجعل المديا تتكتك كما نقول وسنتناول العيوب كلها بالتفصيل فى سلسلة سؤال وجواب إن شاء الله

ARM

الذراع وظيفتة حمل مجموعة السلوك (الشيلد) التى توصل الملف (hga) بمكبر العمليات والتى تساعد (hga) الى الوصل الى اخر نقطة فى الاسطوانة بحركة ثابتة دون اى اهتزاز

Bearing

راجع اولا الصورة فى الاعلى التى يوجد بها جميع المكونات حتى تعرف بصورة اوضح تجد ان الذراع به مكان اسطوانى فارغ وذالك كى يثبت على شكل اسطوانى اخر مثبت فى جسم المديا يسمح للذراع بالحركة يمينا ويسارا بسهولة ويسر دون ادنى نسبة للخطاء




Flex circuit

دارة الكترونية ولكن بصورة سلوك مثبتة على جسم مرن ملحوم عليها القطع الالكترونية مكبر العمليات ومقومات ومكثفات وملحوم عليها ايضا رؤس القرائة والكتابة ويجب ان تكون مرنة لسهولة حركة الاذرع
كل لا تعيقها

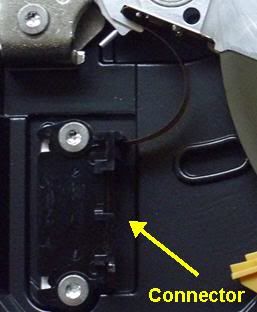

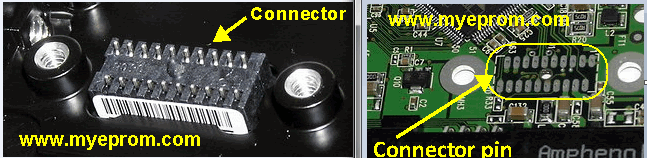

Connector

الكونكتور هو يعتبر اخر جزء فى المديا فى حالة خروج الداتا اى القرائة واول جزاء فى المديا فى حالة الكتابة دخول الداتا ويكون عبارة ععد من الاطراف تكون موصلة بالدارة الالكترونية المثبتة على الذارع التى تحتوى على مكبر العمليات وبعض المكونات الاخرى

صورة اخرى لة

[amged]

فى اخر جزء فى شرح مديا الهارد ديسك سوف نتناول بعض الاجزاء التى لم نتعرض لها بشرح وافى نظرا لسهولة فهمها

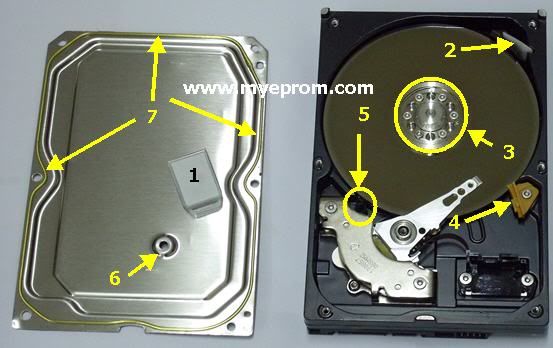

الجزء رقم 1 و 2

صورة للفلتر رقم 1 من الخارج

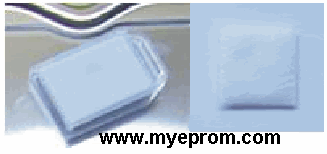

فلاتر لتنقية المديا من الاتربة والغبار الدقيق جدا الفلتر رقم واحد يوجد بة فتحة صغيرة جدا من خارج الهارد تسمح بخروج الهواء ودخولة ولكن بعد تنقيتة

الجزء رقم 3

هذا الجزء يستخدم فى تثبيت الاسطوانة على الماتور الاسبندل الذى يقوم بتحريك الاسطوانة

الجزء رقم 4

وظيفتة فى منتهى الاهمية عندما يكون الهارد متوقف عن العمل يكون ذراع القراءة فى وضعية الركن فيكون خارج الاسطوانة تماما وعندما يكون خارج الاسطوانة تخيل معى المنظر إن كان الهارد يتكون من عدد اتنين هيد اذا سيكون هناك عدد اتنين وحدة (hga) وعندما يكونا خارج الاسطوانة سوف يتلامسا مع بعضهم الوحدة التى فى الاعلى مع الوحدة التى فى الاسفل وسيودى هذا الى احتكاك بينهم مما يؤدى الى تلفهم نهائيا وربما تلف الاسطوانة ايضا لانهم عن الرجوع على الاسطوانة سيكون كل واحد منهم تغير وضعة نظرا لتعرضة لصدمة ادت الى تغير مكانة سيرجع على الاسطوانة ويقوم بخربشتها مما يودى الى تلفها ايضا

الجزء رقم 5

هو الجزء الخاص بتحديد نهاية حركة الذراع فعندما يكون الهارد فى وضعية الركن يكون كما شرحنا فى اخر مكان لة خارج الاسطوانة

فهو يذهب الى ابعد نقطة حتى يصطدم بهذا الجزء بيتوقف عند الاصطدام بة وان لم يكن موجود سوف يذهب الى ان يتخطى الجزء رقم 4 الذى يقوم بفصل (hga)

مما يودى الى تلفهم ونحتاج فى فك وحدة (hsa) الى خلع هذا الجزء

الجزء رقم 6

احدى المسامير الخارجية التى تقوم بربط المديا يكون من ضمنها مسمار اسفل الاستيكر المطبوع علية بيانات الهارد ديسك وهذا المسمار يكون مربوط فى وحدة (hsa)

الجزء رقم 7

هو عبارة عن حزام من مادة مرنة عند غلق الهارد لا تسمح لة بدخول اى هواء وهى مادة مهمة لمنع دخول الاتربة الى الهارد

ارجو من الله ان اكون وفقت فى شرح مديا الهارد وطريقة عملها هذا الجزء خصص لشرح طريقة العمل ولم يخصص للعيوب وسوف تخصص سلسلة سؤال وجواب فى مدايا الهارد ديسك تتناول إن شاء الله اغلب المشاكل وستكون على شكل سؤال ساقوم بطرحة واجابتة وان وجد اى خطاء فى الشرح ارجو ان تسامحنى فلا ادعى العلم ولكن اسعى الية واى استفسار لا تترددوا فى طرحة والله المستعان

[amged]

فى اخر جزء فى شرح مديا الهارد ديسك سوف نتناول بعض الاجزاء التى لم نتعرض لها بشرح وافى نظرا لسهولة فهمها






الجزء رقم 1 و 2

صورة للفلتر رقم 1 من الخارج

فلاتر لتنقية المديا من الاتربة والغبار الدقيق جدا الفلتر رقم واحد يوجد بة فتحة صغيرة جدا من خارج الهارد تسمح بخروج الهواء ودخولة ولكن بعد تنقيتة

الجزء رقم 3

هذا الجزء يستخدم فى تثبيت الاسطوانة على الماتور الاسبندل الذى يقوم بتحريك الاسطوانة

الجزء رقم 4

وظيفتة فى منتهى الاهمية عندما يكون الهارد متوقف عن العمل يكون ذراع القراءة فى وضعية الركن فيكون خارج الاسطوانة تماما وعندما يكون خارج الاسطوانة تخيل معى المنظر إن كان الهارد يتكون من عدد اتنين هيد اذا سيكون هناك عدد اتنين وحدة (hga) وعندما يكونا خارج الاسطوانة سوف يتلامسا مع بعضهم الوحدة التى فى الاعلى مع الوحدة التى فى الاسفل وسيودى هذا الى احتكاك بينهم مما يؤدى الى تلفهم نهائيا وربما تلف الاسطوانة ايضا لانهم عن الرجوع على الاسطوانة سيكون كل واحد منهم تغير وضعة نظرا لتعرضة لصدمة ادت الى تغير مكانة سيرجع على الاسطوانة ويقوم بخربشتها مما يودى الى تلفها ايضا

الجزء رقم 5

هو الجزء الخاص بتحديد نهاية حركة الذراع فعندما يكون الهارد فى وضعية الركن يكون كما شرحنا فى اخر مكان لة خارج الاسطوانة

فهو يذهب الى ابعد نقطة حتى يصطدم بهذا الجزء بيتوقف عند الاصطدام بة وان لم يكن موجود سوف يذهب الى ان يتخطى الجزء رقم 4 الذى يقوم بفصل (hga)

مما يودى الى تلفهم ونحتاج فى فك وحدة (hsa) الى خلع هذا الجزء

الجزء رقم 6

احدى المسامير الخارجية التى تقوم بربط المديا يكون من ضمنها مسمار اسفل الاستيكر المطبوع علية بيانات الهارد ديسك وهذا المسمار يكون مربوط فى وحدة (hsa)

الجزء رقم 7

هو عبارة عن حزام من مادة مرنة عند غلق الهارد لا تسمح لة بدخول اى هواء وهى مادة مهمة لمنع دخول الاتربة الى الهارد

ارجو من الله ان اكون وفقت فى شرح مديا الهارد وطريقة عملها هذا الجزء خصص لشرح طريقة العمل ولم يخصص للعيوب وسوف تخصص سلسلة سؤال وجواب فى مدايا الهارد ديسك تتناول إن شاء الله اغلب المشاكل وستكون على شكل سؤال ساقوم بطرحة واجابتة وان وجد اى خطاء فى الشرح ارجو ان تسامحنى فلا ادعى العلم ولكن اسعى الية واى استفسار لا تترددوا فى طرحة والله المستعان
