مطلوب دائرة مقاومة ضوئية

[eng-hassan]

اخواني الاعزاء السلام عليكم ورحمة الله وبركاته
اريد المساعدة في الحصول او عمل دائرة بها مقاومة ضوئية LDR وكشاف ضوء يعمل على 9V
بحيث انه عندما يسقط الضوء على المقاومة ينطفئ كشاف الضوء وعند ذهاب الضوء عن المقاومة يعمل الكشاف الضوئي بدون استخدام الـRELAY وبابسط دائرة ممكنة
وشكرا على القراءة

[Ghost 2003]

بسم الله الرحمن الرحيم

تفضل

اخي العزيز يمكنك ان تنفذ الدائرة التي بها الريلاي relay ثم تقوم بعمل الغاء للريلاي والطرفين الواصلين بالريلاي يتم توصيلهم بالجهاز او الكشاف التي ترغب بتشغيله.

المقاومة الضوئية

http://upload.qariya.info/images/qariya-2a905bde95.jpg

أو

http://upload.qariya.info/images/qariya-8be9c1144f.jpg

اختبار بسيط للتأكد من سلامة المقاومة الضوئية

http://upload.qariya.info/images/qariya-f629e5ee16.jpg

وهذه دائرة بسيطة يسهل تنفيذها

http://upload.qariya.info/images/qariya-7a4be3b909.jpg

http://upload.qariya.info/images/qariya-0e850adcbd.gif


http://upload.qariya.info/images/qariya-405ecc7a11.jpg

أو

http://upload.qariya.info/images/qariya-523fc09568.jpg

وإذا رغبت بتركيب ريلاي لتشغيل أي جهاز أخرى علي جهد تغذية 220 فولت بذبذبة 50/60 ذبذبة لكل ثانية

http://upload.qariya.info/images/qariya-df75e40260.jpg

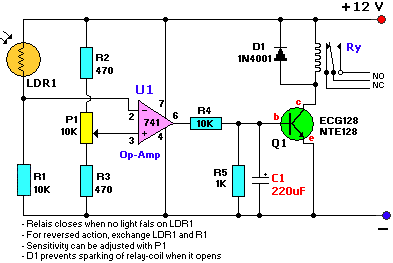

وإذا رغبت لتنفيذ الدائرة باستخدام المتكاملة LM741

http://upload.qariya.info/images/qariya-47fba5876c.gif

الترانزيستور المستخدم هو من نوعية NPN مثلاً ارقام ECG128, NTE128

وبدائلهما:

ECG128P <=> 2SC138

ECG128 <=> BC30

ECG128 <=> 2N3053

ECG128 <=> 2N4239

ECG128 <=> 15-43637-1

ECG128 <=> AE920-8

ECG128 <=> SP500

ECG128 <=> TDA1170Z

ECG128 <=> TDA2003

ECG128 <=> TDA2003V

ECG1280 <=> STK002

ECG1281 <=> STK005

ECG1282 <=> STK003

ECG1283 <=> HA136

ECG1284 <=> HA1368

ECG1285 <=> UPC1181H

ECG1286 <=> UPC1182H

ECG1287 <=> TDA2020

ECG1288 <=> TDA2003

ECG1289 <=> TDA1170S

وبالبحث داخل هذا الصرح الكبير منتدي القرية الالكترونية سوف تجد الكثير والكثير من هذه الدوائر

[eng-hassan]

مشكور يا اخي على هذا المجهود الرائع جزاك الله كل خير

[فهد المنصور]

ايضا قد يساعدك هذا الرابط
http://www.qariya.com/electronics/photocell_proj.htm

[eng-hassan]

شكرا لك على المتابعة ولكن من وجهت نظرك اخي اي هذه الدوائر افضل للتحكم في مصدر ضوء يستهلك 5V ولو تكون مجربة مع اعطاء اسماء القطع الالكترونية المكونة للدائرة
وشكرا
