اريد دائرة لشحن اللاب توب عن طريق بطارية السيارية

[alquds72]

السلام عليكم ورحمة الله وبركاته

لو سمحتم
اريد دائرة تحويل من 12فولت (من 40 الى 60 امبير) لست متأكد
سأتأكد منها غدا ان شاء الله

الى
18.5 فولت 3.5 امبير (65 وات) لشحن لاب توب

ارجو ارفاق صورة عن الدائرة

وشكراً مقدماً

[بسام1970]

المشاركة الأصلية كتبت بواسطة alquds72

السلام عليكم ورحمة الله وبركاته

لو سمحتم
اريد دائرة تحويل من 12فولت (من 40 الى 60 امبير) لست متأكد
سأتأكد منها غدا ان شاء الله

الى
18.5 فولت 3.5 امبير (65 وات) لشحن لاب توب

ارجو ارفاق صورة عن الدائرة

وشكراً مقدماً

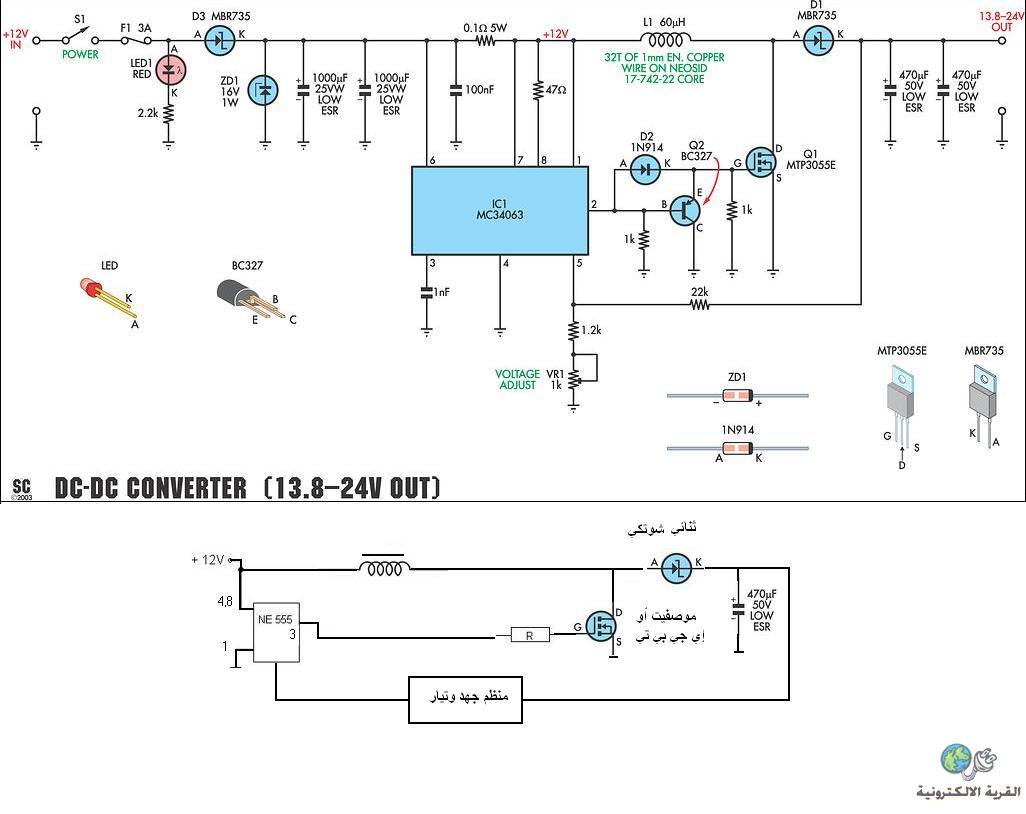

أولا: إذا أردت الاعتماد على البطارية فسوف تكون دائرة مكلفة لأنك يجب أن تحصل على دائرة Step up قوية.

وهي هي عبارة عن دائرة لرفع للجهد القادم من بطارية السيارة, أي من 14 فولت إلى 18,5 فولت تقريبا وبطاقة 65 واط.

كما لا يجب ان تفتقر الدائرة إلى منظمات جهد وتيار.. الفكرة موضحة في الصورة وعليك أن تعمل تعديلات للحصول على الطاقة المناسبة.

[alquds72]

المشاركة الأصلية كتبت بواسطة بسام1970

أولا: إذا أردت الاعتماد على البطارية فسوف تكون دائرة مكلفة لأنك يجب أن تحصل على دائرة Step up قوية.

وهي هي عبارة عن دائرة لرفع للجهد القادم من بطارية السيارة, أي من 14 فولت إلى 18,5 فولت تقريبا وبطاقة 65 واط.

كما لا يجب ان تفتقر الدائرة إلى منظمات جهد وتيار.. الفكرة موضحة في الصورة وعليك أن تعمل تعديلات للحصول على الطاقة المناسبة.

شكرا لك اخي

وارجو ممن لديه دائرة لا تلزمها تعديلات ان يرفقها

[بسام1970]

المشاركة الأصلية كتبت بواسطة alquds72

شكرا لك اخي

وارجو ممن لديه دائرة لا تلزمها تعديلات ان يرفقها

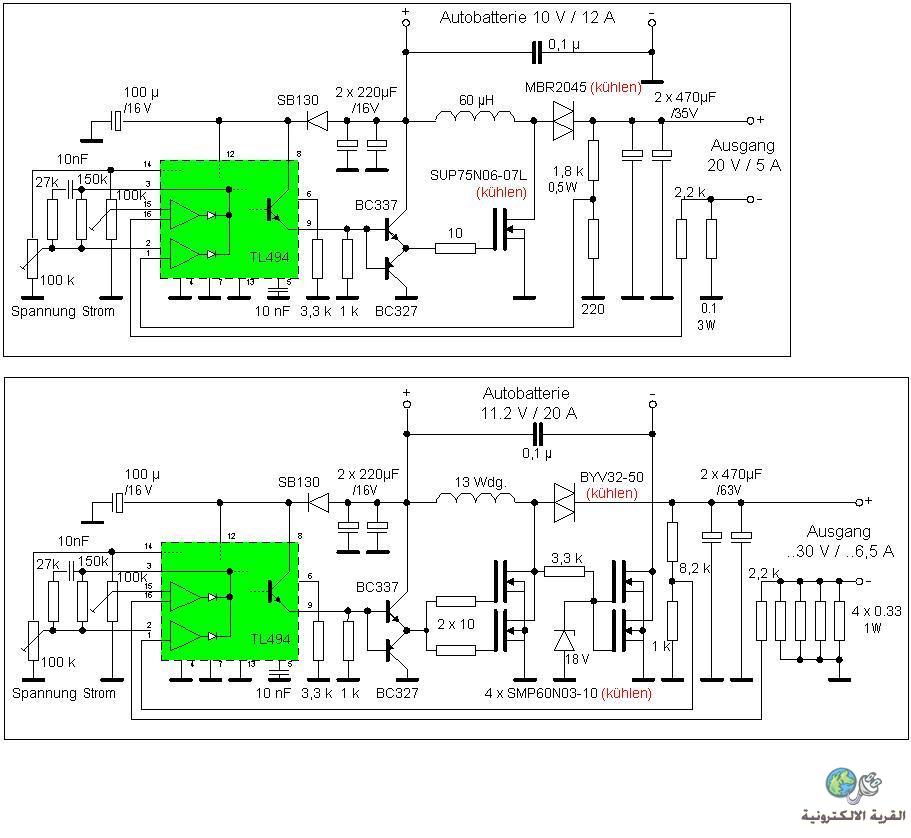

الدائرة تبدو سهلة ولكن مثل هذا الدوائر لا يستطيع إلا المهرة والخبراء صناعتها لأنك يجب أن تتقيد بالقيم والمواصفات العالية للترانزستورات والملفات والمكثفات قليلة ESR
وبدون اوسيلوسكوب يصعب تعيير الدائرة وضبطها. ولا تنس تبريد الترانزستورات والثنائيات المثقلة بالحمل!

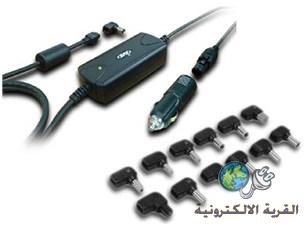

مثل هذه المحولات تباع في الأسواق بثمن ابتداءا من 10 دولار مع كل الوصلات adapters التي تجعلها تعمل مع معظم أجهزة اللابتوب! وبجهود مختلفة تبدأ من 12 فولت....


على أية حال اتمنى لك التوفيق

[alquds72]

شكراً جزيلاً لك اخ بسام

[بسام1970]

المشاركة الأصلية كتبت بواسطة alquds72

شكراً جزيلاً لك اخ بسام

أهلا وسهلا بك!

[kiai87]

السلام عليكم

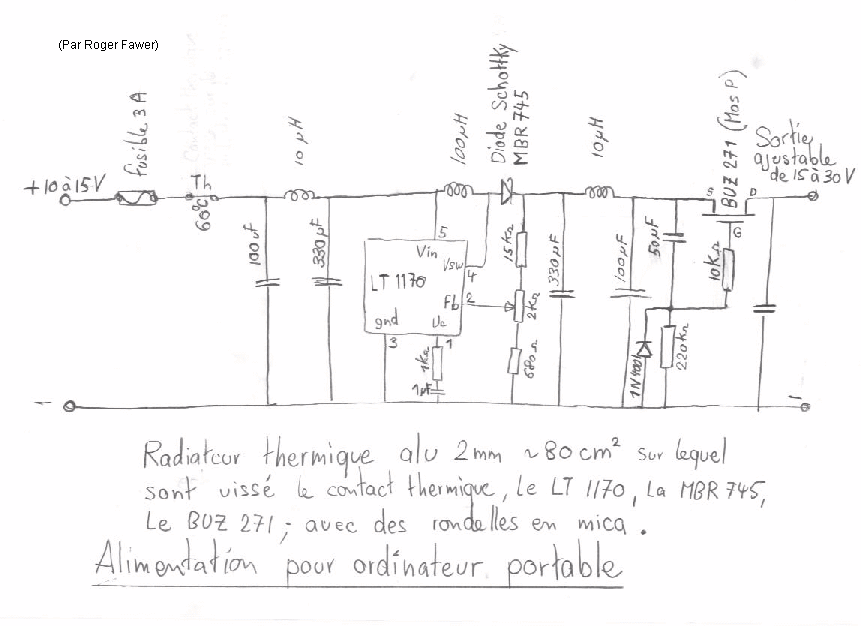

وهده دائرة اخرى تعطي من 15 فولت الى 30 فولت

[emad1]

انا شخصيا أستخدمت بطارية 12 فولت للعاكس ups مع بطارية ضوء للطوارى 6 فولت ربطتهم توالي وركبتها مباشرة الى اللاب توب واشتغل لمدة ساعة او اكثر وهي طريقة بسيطة جدا .ولاتحتاج اي اي دائرة الكترونية . فقط يبقى مسألة شحن البطارية وهي سهلة ايضا بتركيب ريلي 6 فولت مع البطارية ودائرة الشحن الخارجية عند انطفاء الكهرباء يحول مباشرة للبطارية وهذة الفكرة مجربة .
