طريقة زيادة 4bit register بمقدار 1 لكل دورة ساعة

[Microchip2012]

السلام عليكم
أرجو المساعدة في
طريقة زيادة محتوى 4bit register بمقدار 1 أو أي قيمة لكل دورة ساعة
أنا لدي 4bit register و 4bit full adder
المقصود باختصار شديد: أحتاج دائرة كهربائية(فقط المخطط) تقوم بجمع محتوى ريجيستر 4 بت مع رقم كأقصى حد 4 بت أي 15 و توضع نتيجة الجمع في نفس الريجيستر مثل كود الأسمبلي هذا:
كود:

add al,3

شكرا مقدما


-----

[ماجد عباس محمد]

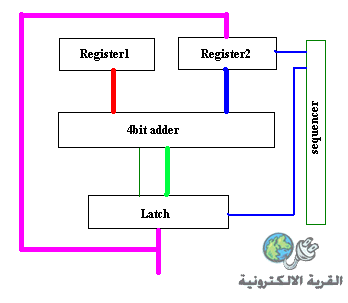

هذه هى الدائرة


طبعا لو تريد تحميل الرقم من الخارج سيحتاج أن يكون ال Sequencer له خرج آخر يبدأ بتحميل الرقم من الخارج إلى الريجستر أولا ثم يحمل النتيجة فى Latch ثم يعود بالنتيجة إلى Accumulator الرئيسى

[Microchip2012]

شكرا على الرد بالنسبة للرقم الأخر أنا أضعه بنفسي لو سمحت مثلا

add al,number

هل يمكنك رسم الدائرة بطريقة البوابات المنطقية واستبدال الـfull adder بمربع أرجو أن تكون فهمت قصدي
بالمناسبة ما هو الـsequncer
شكرا شكرا شكرا جزيلا على الرد

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Microchip2012

شكرا على الرد بالنسبة للرقم الأخر أنا أضعه بنفسي لو سمحت مثلا

add al,number

الريجيتر 1،2 و أيضا Latch يمكنك استخدام
"MC14035B Par in Par Out ser Shift "
clock تجعله يقبل ما على أطراف دخوله على أطراف خروجه

هل يمكنك رسم الدائرة بطريقة البوابات المنطقية واستبدال الـfull adder بمربع أرجو أن تكون فهمت قصدي
بالمناسبة ما هو الـsequncer
شكرا شكرا شكرا جزيلا على الرد

الـsequncer عبارة عن 4017 و دخلها من عداد فعند العد 1 تقبل البيانام من الخارج على الريجيتر 1 و العد 2 تحفظ الناتج فى Latch و العد الثالث تدخل الناتج فى الريجستر 1 و العد الرابع تتوقف الدورة

[Microchip2012]

شكرا جزيلا على الشرح والدائرة
تحياتي
