في دوائر التيار المستمر DC فانه يجب ان تكون الدائرة المغلقة لكي يسري تيار في الدائرة
واذا كانت الدائرة مفتوحة فان التيار لن يسري في تلك الدائرة
في الحقيقة يمر تيار لكن لفترة زمنية قصيرة ثم يتوقف
في دوائر التيار المتناوب AC الامر كذلك فالتيار لا يمر الا اذا كانت الدائرة مغلقة
باستثناء حالة واحدة عندما تكون طول الدائرة الكهربائية اكبر او تساوي نصف الطول الموجي
كيف ذلك؟

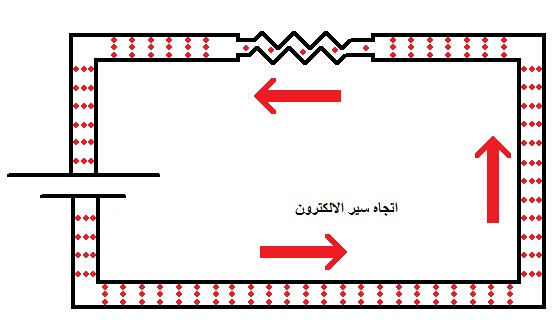

في التيار المستمر اتجاه حركة الالكترونات ثابتة من الطرف السالب الى الطرف الموجب لمصدر الفولطية"اتجاه حركة الالكترون بعكس اتجاه التيار"
اي الالكترون يسري في الدائرة كما يسري الماء في الانبوب اي باتجاه واحد
لكن في دوائر التيار المتناوب فان اقطاب مصدر الفولطية تتبدل كل نصف دورة
يعني كهرباء البيت ذات تردد 50 هيرتز فان زمن الدورة هو 1/50 اي 20 ملي ثانية
فهنا اقطاب المصدر ستتتغير كل 10 ملي ثانية
التغير في القطبية سينشأ تغير في حركة التيار ففي النصف الاول للدورة سيكون مع اتجاه عقارب الساعة مثلا وفي النصف الثاني سيكون في عكس عقارب الساعة
الطول الموجي هو: سرعة الضوء على تردد الموجة والناتج,يقاس الطول الموجي بالمتر

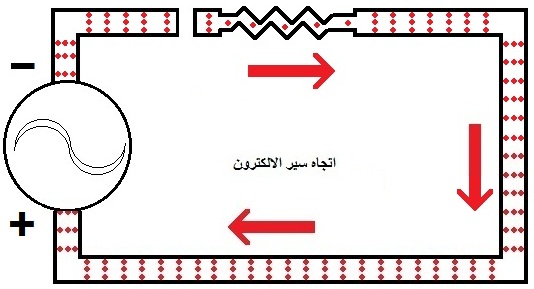

فلو كانت الدائرة مفتوحة و كان طول الدائرة أكبر او يساوي نصف الطول الموجي
فان الاكترون في البداية سيتحرك عكس عقارب الساعة وقبل ان يصل الى النهاية المفتوحة فان الاقطاب ستتغير"لان زمن النصف الاول من الموجة انتهى" فبالتالي فان اتجاه الالكترون سيكون مع عقارب الساعة ,
اي ان الالكترون سيتحرك ذهابا و ايابا
من الامور التي تنطبق عليها هذه الحالة هو

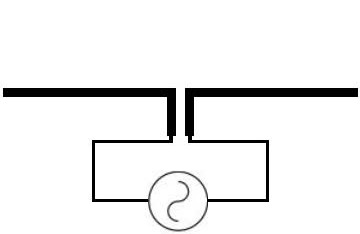

هوائي الدايبول dipole طوله يجب ان يكون نصف الطول الموجي
فعلى الرغم من انه مفتوح الدائرة الا انه يشع موجات كهرمغناطيسية الامر الذي يعني سريان التيار فيه,فالهوائي لا يشع موجات كهرمغناطيسية في حالة عدم سريان التيار
الامر الاخر ان الشخص اذا كان على اتصال جيد مع الارض وامسك احد اقطاب الكهرباء المتناوبة"كهرباء المنزل" فانه سيصعق بتيار كهربائي "قد يستمر سريان التيار في جسمه" على الرغم من كون الدائرة مفتوحة فهو لم يمسك بالقطب الاخر للكهرباء,
والسبب هو ان الارض تعمل كموصل والتي هي بالتاكيد اكبر من نصف الطول الموجي للكهرباء,فيمر الكهرباء كما في حالة هوائي الدايبول
