السلام عليكم و رحمة الله و بركاته
الرجاء الرجاء من الغالي وليد عنتر و كل الخبراء مسلم في ورطة
أخوتي أنا ضائع في بحر من عدم المعرفة تتضارب به أموج المعلومات المغلوطة و الغير صحيحة و الغير مفيدة لذالك فهل من ينتشلني من غياهب الظلام هذه الى نور المعرفة و الحقيقة و أجره على الله لأنه أنقذ شخص من هذا المأزق
الرجاء الرجاء من أستاذنا وليد عنتر المساعدة و من جميع الأخوة الأعضاء الذين يستطيعون المساعدة أو الوصول الى الأستاذ وليد عنتر و الطلب منه مساعدتنا
بسم الله الرحمن الرحيم
الدارةالأولى : هل هذه الدارة فعالة و الرجاء شرحها لأنني جديد في مجال الأرسال و الأستقبال الاسلكي
http://upload.qariya.info/images/qariya-82e8ef9b44.gif
و هذه الملاحظات المرفقة
Additional Notes
The default for the capacitors type is ceramic, preferably the npo 1% type or equivalent. But basically nothing critical here. Use any capacitor you have laying arround, but NO electrolytic or tantalum caps. Only if you intend to use this circuit outside the home you may want to select more temperature stable capacitores

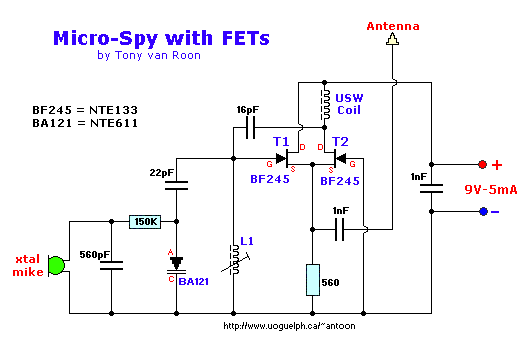

الدارةالثانية : هذه الدارة الثانية دارة أرسال صغيرة الحجم
http://upload.qariya.info/images/qariya-4bf3d813e8.gifو هذه المرفقات
o T1 & T2 are BF245 N-channel FET's and can be replaced with a NTE133. The ECG312 could likely be used also. The varactor diode BA121 can be replaced with a ECG/NTE611. USW stands for 'Ultra-Short-Wave'.
o L1 = 7 turns of 0.8mm Silverwire on a 5mm round Ferrit-core (adjustable).
o This very stable oscillator has a frequency of approximately 100 Megaherz.
o Feedback via 16pF capacitor. No interference from antenna on resonance-loop.
o Distance is at *least* 300 meters

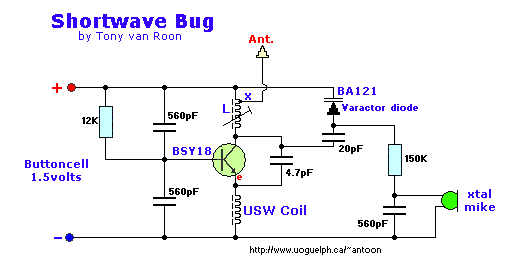

الدارة الثالثة : هذه الدارة الأخيرة في الأرسال و الأستقبال الاسلكي
http://upload.qariya.info/images/qariya-be362791f5.gif
و المرفقات
o BSY18 can be replaced with ECG123AP. BA121 can be replaced with ECG/NTE611 (10pF*4v). USW means 'Ultra-Short-Wave'.
o L1 = 7 turns of 0.8mm Silverwire(round) on a 5mm round adjustable Ferrit-core. Position 'X' = 0.5 ... 1 turn.
o This very stable oscillator has a frequency of approximately 100 Megaherz.
o Frequency determend by the Variac BA121 and 20pF capacitor. Feedback is thru 4.7pF capacitor.
o USW coil prevents HF signals (feedback) flow to ground.
o DC biased with the 12K resistor.
o Distance is from 100 to about 200 meters. Not bad for a little circuit like this!
الأسئلة
ما أفضل الدارت من حيث الفعالية المدى قوة الأرسال أجتياز العوائق
القدرة على التطوير و التحديث و الرجاء شرح الدارات بالتفصيل
أنا أعرف المويان و لاكن معلوماتي عنه مجالها ضيق ما هو المويان و شكلة علي المخطط النظري و قيمه و طريقة حساب قيمته
و ما الفريابل و ما شكله علي المخطط النظري و قيمه و طريقة حساب قيمته
و لكم جزيل الشكر والعلم أمانة فمن معه و لو معلومة صفيرة يساعدنا بها
و السلام عليكم و رحمة الله و بركاته
الرجاء الرجاء من الغالي وليد عنتر و كل الخبراء مسلم في ورطة
شكرا
