السلام عليكم ورحمه الله وبركاته
اخوانى واساتذتى لى فتره كبيره عايز اتحكم فى 6 مواتير dc عن طريق
الميكرو كونترولر ب pwm و h bridgeولكن لا اعرف كيف ?
فالبك المعتاد الذى لدى هوا 16f877يحتوى فقط على قناتين فقط لذلك سوف يمكنى من التحكم فى 2موتر فقط وانا اريد 6 مواتير فبحثت على النت كثيرا ووجدت pic18f4431 الذى يحتوى على ccp1,ccp2,pwm0,pwm1,..........pwm7 وهذا جيد جدا هذا المتحكم يمكنى من التحكم فى 10 مواتير وهذا ممتاز هل هذا صحيح ام خطا؟؟
,وان كان صحيح هل استخدم الدوال الجاهزه ىف الميكرو سى للتحكم فى pwm ام ماذا ؟؟
وشكرا لتعاونكم معنا

]

[metalljack]

صديقي يجب أن تعتمد على سوفتير يولد نبضات ولا تحتاج لل ccp أي تتحكم بواسطة أي مايكرو
تابع هنا ليكون عندك القدرة على التحكم ب 16 موتور حتى


http://www.mikroe.com/forum/viewtopic.php?t=6367

[noornader]

اقتباس المشاركة الأصلية كتبت بواسطة free_matrex2010 [ السلام عليكم ورحمه الله وبركاته اخوانى واساتذتى لى فتره كبيره عايز اتحكم فى 6 مواتير dc عن طريق الميكرو كونترولر ب pwm و h bridgeولكن لا اعرف كيف ? فالبك المعتاد الذى لدى هوا 16f877يحتوى فقط على قناتين فقط لذلك سوف يمكنى من التحكم فى 2موتر فقط وانا اريد 6 مواتير فبحثت على النت كثيرا ووجدت pic18f4431 الذى يحتوى على ccp1,ccp2,pwm0,pwm1,..........pwm7 وهذا جيد جدا هذا المتحكم يمكنى من التحكم فى 10 مواتير وهذا ممتاز هل هذا صحيح ام خطا؟؟ ,وان كان صحيح هل استخدم الدوال الجاهزه ىف الميكرو سى للتحكم فى pwm ام ماذا ؟؟ وشكرا لتعاونكم معنا ]

السلام عليكم اخى الكريم
المتحكم PIC18F4431 لا يمكنه توليد اكثر من اثنين PWM فقط
نظرا لاحتوائه على CCP1, CCP2 فقط كما تقول الداتا شيت الخاصة به

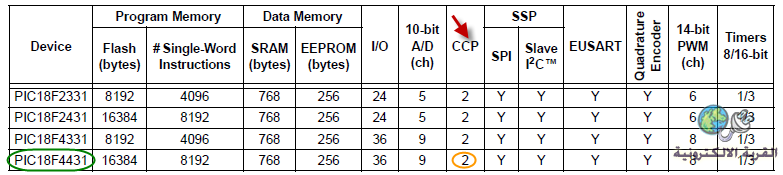

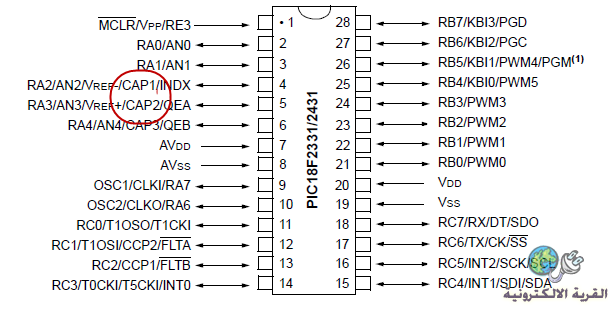

.. انظر الى الصور التالية:





كنت اتمنى اخى الكريم ان يحتوى على اكثر من ذلك كانت مشاكل كثيرة قد تم حلها
ولكن ما بليد حيلة غير انك تلجأ الى التوليد من خلال البرمجة
كما تفضل اخونا العزيز/ metalljack وذكر لك

تمنياتى لك بالتوفيق

[free_matrex2010]

اقتباس المشاركة الأصلية كتبت بواسطة metalljack صديقي يجب أن تعتمد على سوفتير يولد نبضات ولا تحتاج لل ccp أي تتحكم بواسطة أي مايكرو تابع هنا ليكون عندك القدرة على التحكم ب 16 موتور حتى http://www.mikroe.com/forum/viewtopic.php?t=6367

شكرا جزيلا على سرعه الرد انا الان ليا 5ساعات فى هذا الموضوع الى اعطتنى اياه
وهو مفيد ولكن بلغه الميكرو بيزك وانا مش متدرب عليها وللاسف مش عارف افهم اللغه دى ومش عارف المدخلات فين والخرج ازاى من الاخر ما فهمت شى لانى باستخدم microc pro
,وشكرا اخى على مساعتدك

[free_matrex2010]

اقتباس المشاركة الأصلية كتبت بواسطة noornader السلام عليكم اخى الكريم المتحكم PIC18F4431 لا يمكنه توليد اكثر من اثنين PWM فقط نظرا لاحتوائه على CCP1, CCP2 فقط كما تقول الداتا شيت الخاصة به .. انظر الى الصور التالية: كنت اتمنى اخى الكريم ان يحتوى على اكثر من ذلك كانت مشاكل كثيرة قد تم حلها ولكن ما بليد حيلة غير انك تلجأ الى التوليد من خلال البرمجة كما تفضل اخونا العزيز/ metalljack وذكر لك تمنياتى لك بالتوفيق

شكرا اخى على ردك طيب فى بنات مكتوب عليها pwm ايه بتعمل وايه فايدتها اصلا
وللاسف انا لم اتوصل لحل عن طريق البرمجه من المواقع الى فاتت
وشكرا

[robota]

اقتباس المشاركة الأصلية كتبت بواسطة free_matrex2010 شكرا اخى على ردك طيب فى بنات مكتوب عليها pwm ايه بتعمل وايه فايدتها اصلا وللاسف انا لم اتوصل لحل عن طريق البرمجه من المواقع الى فاتت وشكرا

اخى هذا البيك يحتوى على 2 CCP المعتادة بالاضافة الى 8 قنوات لل PWM وهى خاصة بتطبيقات التحكم فى الموتورز تحديدا ال inverters او ال AC/DC Drives .
لكن على حد علمى الميكروسى لا يدعم التحكم فى هذه القنوات الاضافية فاما ان تستخدم الاسمبلى او تبحث عن كومبايلر لغة عالية يدعم هذه الخاصية .
هل يمكن ان تذكر لنا وصف للتطبيق الذى تحاول تنفيذه غالبا يمكن استخدام اقل عدد من القنوات باستخدام تقنيات عديدة.

[metalljack]

صديقي روبوتا كيف حالك والله اشتقتلكم
ممكن تحكيلنا شوي عن هذه القنوات ولو تلميح شكرا لك سلف

[robota]

اقتباس المشاركة الأصلية كتبت بواسطة metalljack صديقي روبوتا كيف حالك والله اشتقتلكم ممكن تحكيلنا شوي عن هذه القنوات ولو تلميح شكرا لك سلف

كيف حالك صديقى ميتالجاك , لماذا الانقطاع الطويل ؟ ان شاء الله المانع خير اشتقنا لابداعاتكم.
بالنسبة لل PCPWM فهى تتوفر فى البيكات ذات الرقم PIC18FXX31 وهى مخصصة لل motor control . طبعا لل dc تطبيق مباشر كما تعلم . بالنسبة لل AC motor فهى تكون الجزء الاهم فى دائرة الانفرتر وهو المسئول عن تقطيع موجة الجهد المستمر و تحويلها الى جهد متردد بقيمتى جهد وتردد متغيرتين للتحكم فى سرعة ال AC motors.
لها ميزات كثيرة تميزها عن ال PWM العادية منها:
1- دقة اعلى 14 بيت.
2- تحتوى على motion feedback , مفيد فى تطبيقات ال close loop.
3- لا تعتمد على التايمرات العامة.
4- لها fault pin تمكن من ايقافالاشارة الخارجة من ال pwm channel.
