ما هو الفرق في طريقة الربط

[compiler_x]

السلام عليكم ورحمة الله وبركاته

عندي سؤال لو سمحتم اخوان ارجوا الايضاح بشانه وهو :

ما الفرق بين وضع المقاومة قبل الليد وبعده ؟ شاهدت عده دوائر ولكني لم اعرف الفرق

[حيدر علاج حسن]

لايوجد فرق ......

[compiler_x]

منور استاذ حيدر

هل لك ان تخبرني كيف يا اخي ولو بشئ مختصر وبدون الدخول في القوانين

( لان انا و القوانين مو اصدقاء ههههههههه )

[iiirrr]

اولا عليك معرفة لماذا توضع مقاومة مع الليد
المقاومة توضع على التوالي مع الليد و ذلك لتجزئة الفولطية
فلذا موقعها قبل او بعد لا يفرق في شيء

[حيدر علاج حسن]

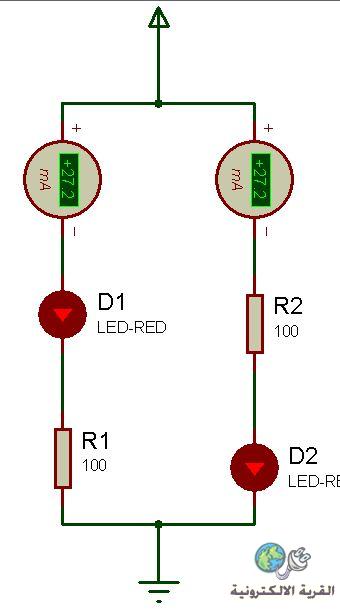

هذه بدون قوانين ...
و طبعا لا يمكن بناء الدوائر الالكترونية بدون وضع تصاميم مسبقة اعتمادا على القوانين ...
لاحظ كل فرع يأخذ نفس جهد المصدر , و التيار متساو في كلا الفرعين ..

[compiler_x]

المشاركة الأصلية كتبت بواسطة iiirrr

اولا عليك معرفة لماذا توضع مقاومة مع الليد
المقاومة توضع على التوالي مع الليد و ذلك لتجزئة الفولطية
فلذا موقعها قبل او بعد لا يفرق في شيء

اهلا بيك اخي الكريم
هل تقصد تجزئة الفولطية على شكل دفعات ؟ ام شئ اخر

[compiler_x]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

هذه بدون قوانين ...
و طبعا لا يمكن بناء الدوائر الالكترونية بدون وضع تصاميم مسبقة اعتمادا على القوانين ...
لاحظ كل فرع يأخذ نفس جهد المصدر , و التيار متساو في كلا الفرعين ..

في هذه الحالة نستطيع القول ان ربط 8 ليدات على التوازي سويه ثم ربطها على التوالي مع مقاومة واحدة هو يكافئ الربط فيما لو ان كل ليد كانت له مقاومة خاصة ( اي 8 ليدات مع 8 مقاومات ) ؟

[ماجد عباس محمد]

بالنسبة لأى ليد نجد أنه يتحمل تيار محدد مثلا الصغير منها 3مم يعمل بتيار 5 مللى أمبير و الأكبر 5 مم يتحمل حتى 10 مللى أمبير
فائدة المقاومة أن تحد التيار فى الفرع للقيمة المناسبة ولهذا تختلف قيمتها حسب الفولت المغذى لهذا الفرع ولا يهم إن كانت قبل الليد أم بعده فهى المتحكمة الأساسية فى التيار فى الفرع
وليس لدينا فى الكهرباء سوى قانون أوم و الباقى تطبيقاته
