دورة في الإرسال والاستقبال اللاسلكي للمبتدئين والمتقدمين

[بسام1970]

هذه دورة سريعة ومختصرة في الإرسال والاستقبال اللاسلكي وكل ما يتعلق بدوائر البث والاستقبال اللاسلكي نسأل الله أن يعيننا على أتمامها.

وأرحب بكل مساهمة واقتراح إلا أن هذا العمل مقدما للهواة والمستفيدين بشكل عام وليس لأبحاث دراسية ولا مشاريع مدرسية

أنصح المهتمين بمطالعة الكتيب التالي عن الترانزستور واستخدامه في دوائر اللاسلكي

http://www.2shared.com/file/qb8SS90A/Transistor.html

أو أي شرح يجده ملائما يخص الترانزستور وتهيئته للعمل في دوائر التكبير والتذبذب.
كما أنصح بقراءة كل ما يجده في القرية عن اللاسلكي ودوائره المبسطة التي طرحها الكثير من الاخوة وأساسيات الالكترونيات والهوائيات لأني لن أخوض بتفاصيل بل بتعليقات مختصرة.
هذا الطرح للمهندس وليد عنتر جزاه الله خيرا مفيد جدا أنصح به.


http://www.qariya.info/vb/showthread.php?t=56752


إن كان المهتم لا يملك جهاز قياس التذبذب ولا جهاز عرض الإشارات الكهربية الأوسيلوسكوب, فيمكنه الحصول على برنامج Multisim10 واستخدامه لمدة 30 يوما مجانا على الحاسب وبه يستطيع أن يتابع معنا ويقيس ويشاهد الإشارات والتغيرات بنفسه.

وإن أفتقر لكل هذ الأشياء فلا يهم يمكنه المطالعة والتجربة والكشف على مذياع لرؤية نجاح الدائرة التي يصنعها.

فنحن بدأنا مشوار العلم بمفك صديء كنا نسخنه على نار المدفأة أو "البريموس" لإذابة اللحام عن لوحات قديمة واستخدامه مرة أخرى!!!



عوامل النجاح:

1. المطالعة في مجال دوائر التذبذب والترانزستور والألكترونيات بشكل عام
2. المثابرة وكثرة التجربة والصبر وعدم اليأس, وعدم التشرع بعمل دوائر صعبة ومعقدة دون إحاطة ودراية وتوفر العناصر المهمة.
3. التضحية بعلبة السجائر وبطاقة الموبايل "ما دامت المعجبات في اضمحلال" وشراء بعض العدة والعناصر الالكترونية بثمن تلك الأشياء.


الدوائر التي سأطرحها للتعليم ولجمع المعلومات ومكتبة لاسلكية أو لنقل موسوعة لاسلكية قمت بجمعها من أعمال هواة وفنيين ومهندسين وجميعها أو معظمها يعمل.
هذا لا يعني إن أفتقر إلى العلم والدوائر ولكن لضيق الوقت أجد ذلك أسهل من أن أجلس وأصمم أو أصور ما عندي من أكوام من اللوحات وأكتب تعليقات وشروح عليها.

لنبدأ على بركة الله:

دائرة الإرسال اللاسلكي عبارة عن مذبذب

المذبذب عبارة عن ترانزستور مهيأ ليعمل كمكبر لإشارة وإعادة جزء من الإشارة المكبرة من خروجها إلى دخولها وإعادة تكبيرها وهكذا يحصل التذبذب.
أي يقوم بعمل نبضات أو موجات لها قمة وقاع أو تيارا متناوبا من التيار الثابت للبطارية التي تغذي الترانزستور.
يجب أن يكون التكبير منظم ومثبت والتذبذب مستقر حتى لا يكون التذبذب في ارتفاع وانخفاض.

يعتمد المذبذب المستقر في ثباته وحسن أداءه على حسن تصميم الدائرة وجودة العناصر المختارة للعمل خاصة الترانزستور وثبات درجات الحرارة الخاصة والمحيطة بالترانزستور.

يجب على المهتم أن يعرف تشغيل وتسخير الترانزستور كمكبر إشارة AC DC كما سبق الإشارة كما يجب فهم عمل المذبذب وأنواع المذبذبات.
هناك أنواع كثيرة وتختلف في طرية وصل أطراف الترانزستور في الدائرة ووصل دوائر الرنين "المكثفات والملفات" مع الترانزستور.

من أنواع المذبذبات مذبذب هارتلي Hartley, ومذبذب Colpitts ومذبذب بطلر Buttler.

إذا المذبذب هو قلب دائرة الإرسال.

يعتمد تغير التذبذب على تغيير دائرة الملف والمكثف (المتصلين على التوازي في العادة) والخاصة بتحديد التذبذب والمسماة بدائرة الرنين أيضا.

تعتمد سعة الذبذبة أو قوتها على جهد البطارية المستخدما وقدرة الترانزستور وتهيئته لذلك.

قد لا يكفي المذبذب لتزويد إشارة ذات قوة أو سعة مناسبة للبث عبر مسافات بعيدة! ما العمل حيال ذلك؟؟

نحتاج إلى دائرة أو أكثر لتكبير التذبذب. إذن مكبر يلحق بالمذبذب يقوم بتكبير التذبذب ولا يجب أن يختل عمل المكبر فيصبح مذبذبا وهذا ما لا يريده صاحب الدائرة. وما قد يحصل أيضا ان يصبح المذبذب مكبرا لا يتذبذب والمكبر مذبذبا مختلا!!

يجب أن تتناسب ممانعة أو "مقاومة" دائرة مكبر التذبذب مع ممانعة دائرة المذبذب وإلا حصل خسف أو ضياع للإشارة أو اختلال وتشوه لها.

ما نريده من المذبذب هو موجة جيبية سليمة ومستقرة وثابتة كما نرى في الشكل.



وما نريده من المكبر أن يكبر هذه الموجة أو يرفع سعتها دون أن يشوهها!

وأخيرا الهوائي الذي لا يقل أهمية عن المذبذب والمكبر, فبعد عمل المذبذب ودوائر التكبير لا يمكن تشغيلها بدون هوائي فالأمر ليس كمكبر الصوت الذي يدين لك بالشكر الجزيل إن قمت بإعفاءه من السماعات ويسعده ذلك!!!

عند تشغيل المرسل بدون هوائي "خاصة المرسل ذو القدرة المرتفعة أكثر من ربع واط مثلا" فإن ترانزستورات التكبير القصوي سوف تحمل التذبذب المكبر على أكتافها وبالتالي سوف تسخن بشدة وتعطب لأنه يجب علينا تخليصها منه عبر الهوائي!!!

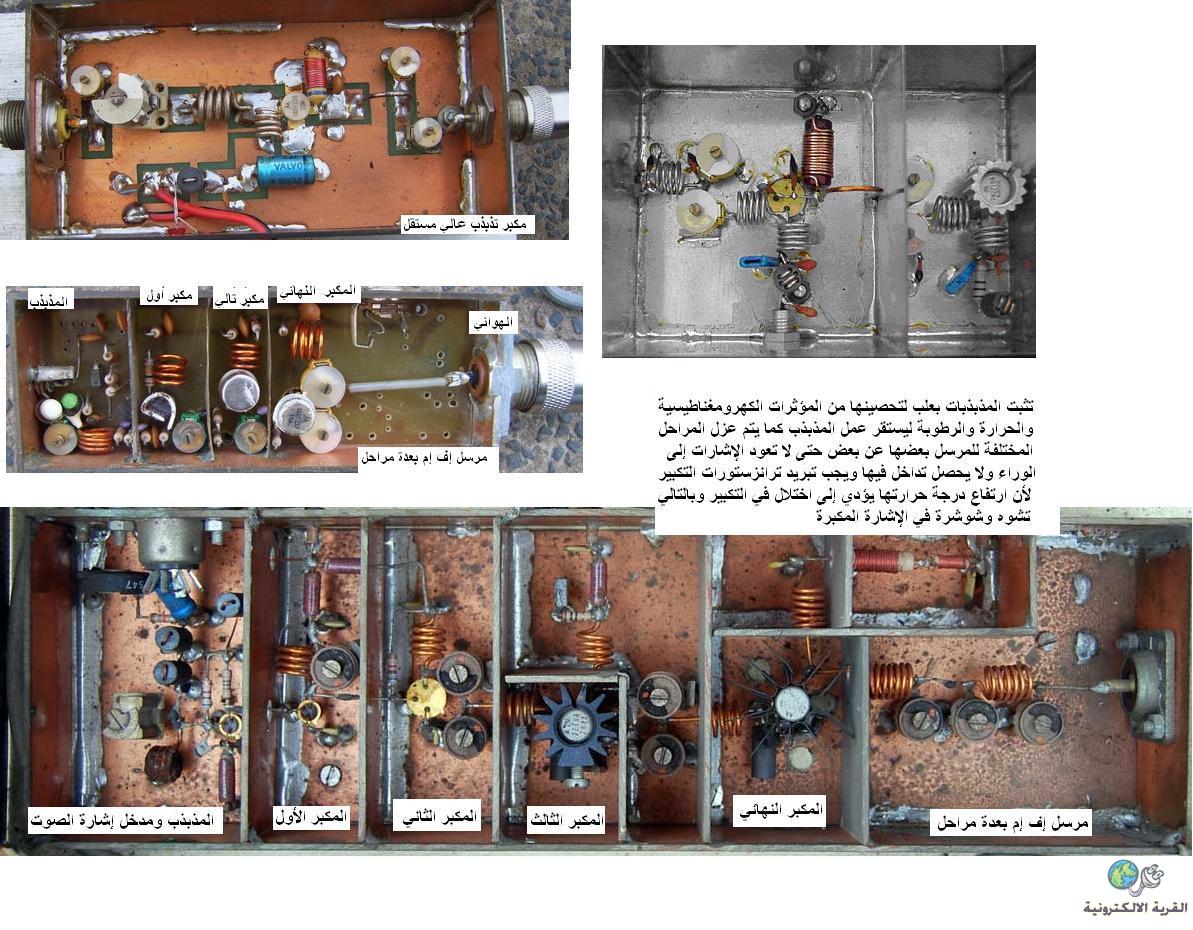

المذبذبات المستخدمة في دوائر الإرسال لدى الهواة يتم تغيير التذبذب فيها بتغيير دائر الرنين التي تتكون من ملف متغير الحث أو مكثف متغير السعة أو كلاهما متغير. والأفضل من ذلك وللدقة يتم تغيير التذبذب بثنائي سعوي أو أكثر متصلين بدائرة الرنين. وهذا الحل هو ليس "الأرخص" والحلول الأخرى ليست الأسوأ.

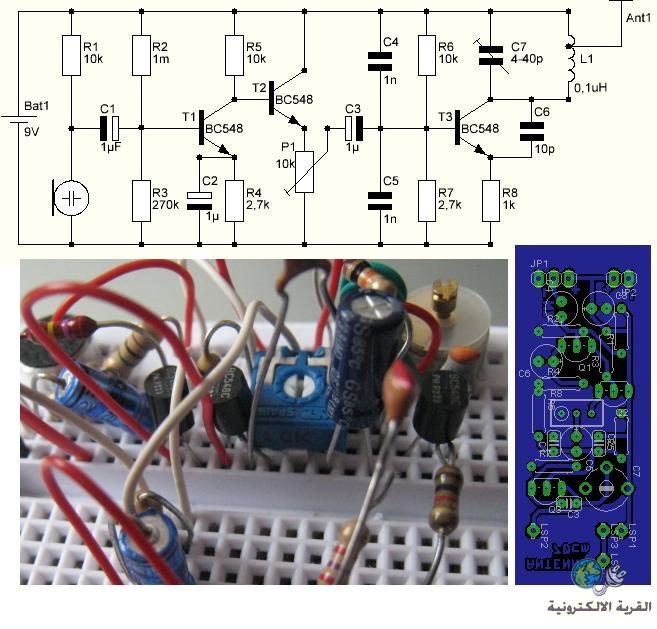

هنا أمثلة على تغيير التذبذب بتغيير جهد مطبق على الثنائي السعوي في المذبذبات التي تسمى بالمذبذب المتغير التذبذب (المتحكم به) الجهد


Voltage controlled oscillator



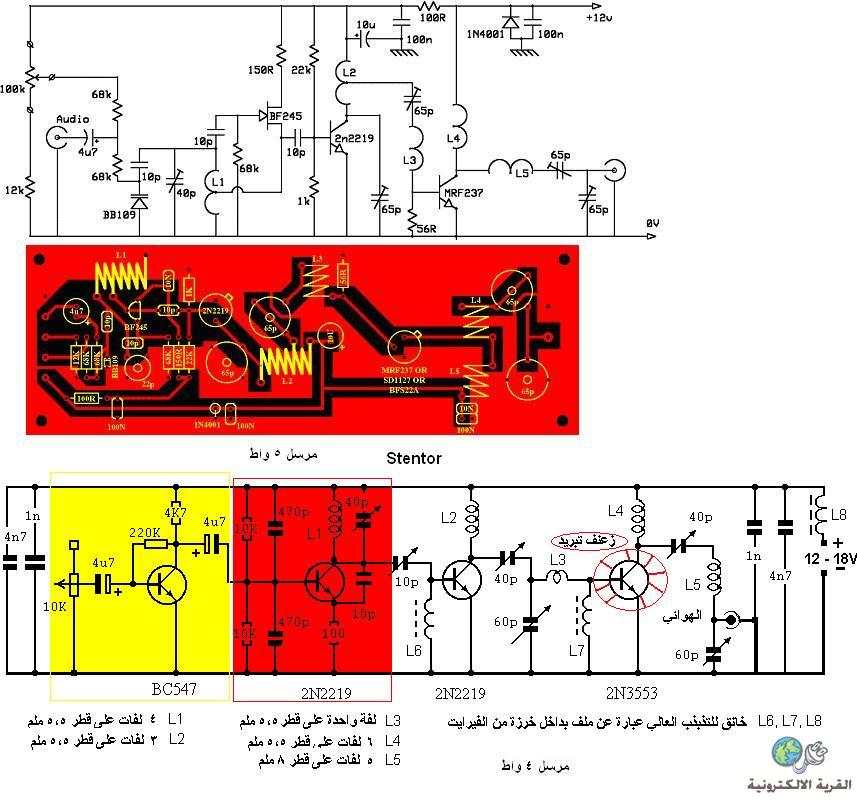

وهنا مثلا على مرسل وفيه مذبذب من النوع الذي يتم التحكم بتذبذبه بالجهد أو الإشارة الصوتية أو الشيفرة أو المعلومات لمراد تحميلها على الموجة الحاملة
carrier

تغيير هيكل الموجة الحاملة التي يصنعها المذبذب بالموجة المحمولة"الصوت أو المعلومات" يسمى تعديل لتذبذب الإرسال Frequency modulation ولن أتطرق للأنواع الأخرى كتعديل اتساع الموجة الحاملة AM إلا بالإشارة فقط

[

[5282]

ماشاء الله استاذ كبير استاذ بسام . ومواضيعك فريدة من نوعها

[بسام1970]

ماشاء الله استاذ كبير استاذ بسام . ومواضيعك فريدة من نوعها
الله يفتح عليك ... الله يبارك فى علمك
شكرا لك أخي و رعاك الله و ألى الأمام

أشكر الاخوة الأفاضل على المرور والمتابعة ولهم ما دعوا وزيادة, آمين.





ملخص هام للمهتمين بدوائر الإرسال وقواعد مهمة يجب أن يعيها المهتمون دوما:

1. فهم عمل الترانزستور بشكل عام وعمله وتسخيره في دوائر الإرسال وخاصة كمذبذب ومكبر للتذبذب العالي.

2. ليست كل الترانزستورات يمكن أن تعمل في دوائر التذبذب العالي وهناك أنواع مخصصة ومصنوعة لهذا الغرض HF Transistors.
3. تقسم ترانزستورات التذبذب العالي إلى قسمين: قسم يستخدم في دوائر المذبذبات Oscillatorsوقسم خاص بتكبير التذبذب العالي High Frequency Amplifier, ولا يعني هذا الحصر والاستثناء في العمل. ولكن في العادة ترانزستور التذبذب يكون صغير وترانزستور تكبير التذبذب خاصة ذو القدرات العالية يكون كبير الحجم وذو قدرات تحمل عالية. فمن التبذير والإسراف استخدام ترانزستور قدرة عالية في دائرة مذبذب لإشارة ضعيفة ولن يتم الأمر بدون مشاكل!!
4. عندما يتم تحميل ترانزستور التذبذب فوق طاقته أي بوضعه في دائرة تذبذب تفوق نطاق قدرته فإنه يتوقف عن التذبذب ويعمل وصل دائم DC. ولذلك يجب معرفة نطاق تذبذب الترانزستور Transition Frequency أوFT من نشرة الخواص أو Data
Sheet
الصورة التالية ايضاح لبعض خواص ومواصفات والمنحنيات الإيضاحية للترانزستور
2N3904 NPN



5. لا يجب استغلال كل طاقة ترانزستور تكبير التذبذب لأنه يسخن ويحدث تشوه في تكبير التذبذب وتكثر التذبذبات المصاحبة الغير مرغوب فيها للتذبذب المراد ويحدث ما يسمى Oscillation وهو التخبط في التذبذب!
6. تقل قدرة الترانزستور على التكبير كلما ازداد التذبذب. عادة تصمم دائرة التكبير لتغطي حزمة معينة ويقوم الترانزستور بتكبير هذه الحزمة وعند الخروج عن نطاق الحزمة فإن الدائرة لا تكبر جيدا!
7. فهم عمل الملف والمكثف في دوائر التذبذب العالي وفهم عمل دوائر التصفية أو الحصر Filters ودوائر الرنين Resonanceوالمذبذبات Oscillatorsوعملها. فالمكثف بتواليه للإشارة يمرر التذبذب العالي منها ويخنق المنخفض وحسب سعته, والملف بتواليه للإشارة (أو حزمة من الإشارات) يمرر التذبذب المنخفض منها ويخمد العالي, والمكثف يخمد التذبذب العالي من الإشارة بموازاته معها عبر الأرضي! والملف يخمد التذبذب المنخفض لإشارة بموازاته معها عبر الأرضي.

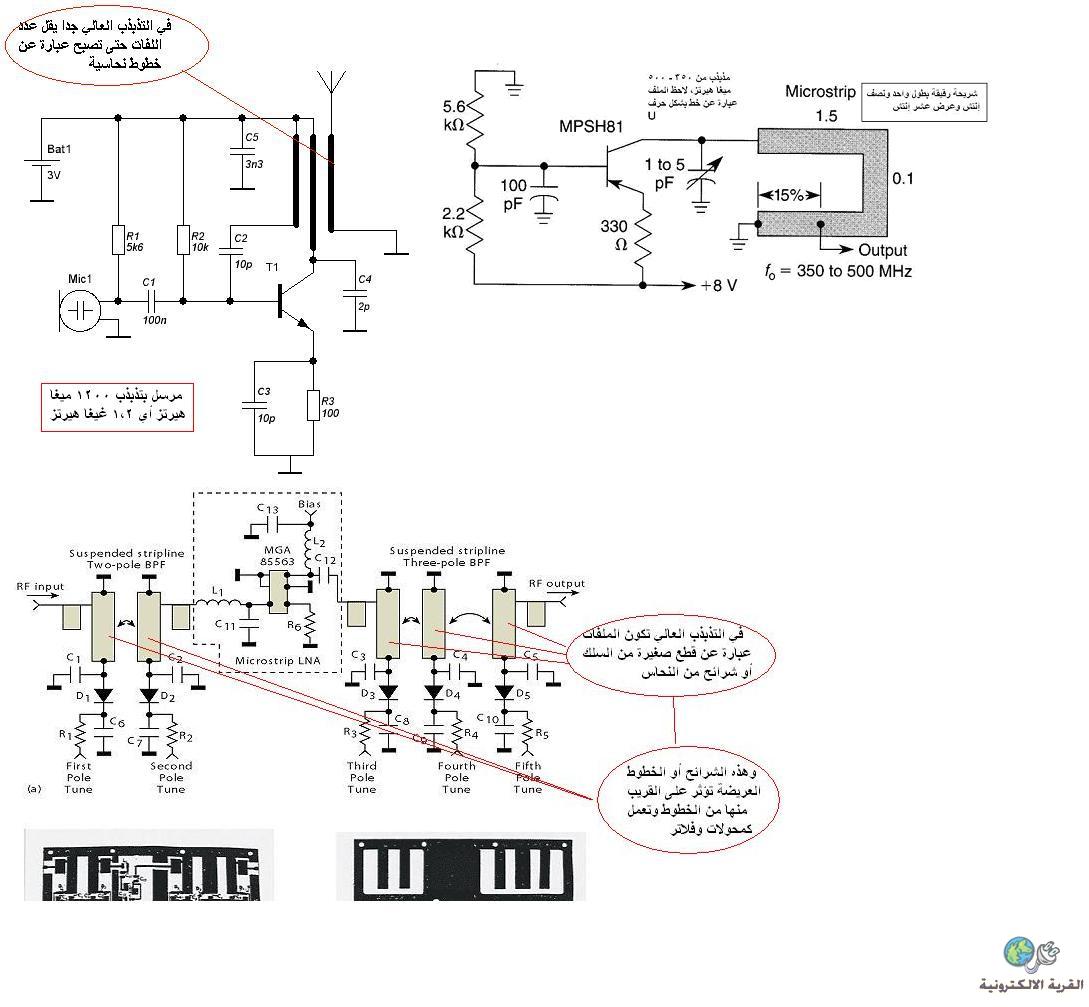

8. دوائر التذبذب العالي تتميز وتختص بحسابات أو بالنسبة للهاوي بقصر الوصلات بين العناصر فكما يرى هنا في الرسم فإن الخطوط العريضة والطويلة تعمل كملفات. ولذلك يجب تقريب العناصر وأطرافها وحصرها في دائرة مصغرة ما أمكن. أي يجب أن يعمل المهتم أن الخطوط والوصلات هي ملفات تشع على بعضها ومكثفات تخمد أشارات في أماكن لا نريد منها ذلك.





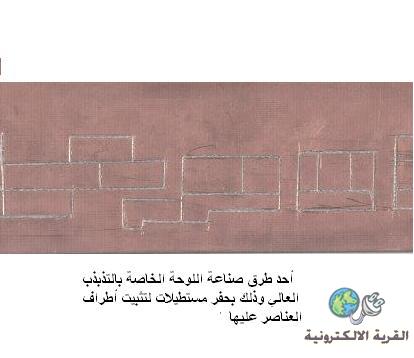

تجربة وتنفيذ مثل دائرة المرسل هذه على لوحة التجارب bread board قد لا يجعلها تعمل رغم سلامتها وذلك لأن هذه اللوحة لا تناسب تجارب التذبذب العالي



9. برامج التشبيه الغير مخصصة للتذبذب العالي لا تأخذ بعين الاعتبار أطوال التوصيلات بين العناصر ولذلك فإن التطبيق العملي يجب أن يأخذ ذلك بعين الاعتبار.
10. المذبذب هو دائرة تصنع من جهد تشغيل الدائرة (البطارية) تيارا متناوبا.
11. مكبر التذبذب العالي يقوم بتكبير هذا التذبذب ليكون قويا وتكون الموجة واسعة لبثها عبر الأثير.

12. الدوائر الملحقة بالمذبذب وبالمكبرات يجب أن يكون بينها مساواة في الممانعة. فإذا كانت ممانعة خروج المذبذب 50 أوم يجب أن تكون ممانعة دخول المكبر الذي يلي هذا المذبذب 50 أوم أيضا. مكبرات الصورة تكون ممانعتها 75 أوم.




13. ضبط الممانعات مهم جدا في دوائر الإرسال, وإلا فإن الإشارة التي نربيها ونعتني بها حتى ندفعها عبر الهوائي سوف تكون مشوهة وليست بالفاعلية التي نريد وسوف تكون هناك إشارات تكبر على حسابها وتلاحقها وتبث معها وهذا ما لا نريد.
14. عند عمل مشروع كبير كدائرة مستقبل أو مرسل ذوي مراحل متعددة يجب فصل المراحل بعضها عن بعض حتى لا يحدث تأثير كهرومغناطيسي أو حراري غير مرغوب فيه من الواحدة للأخرى.

[بسام1970]

أصبح الآن بحوزتك الكثير من المعلومات الثمينة التي لا تستطيع أن تجمعها وتعيها وتستخلصها إلا بعد القيام بتجارب وخبرات وتضحيات في الوقت والمال, ولذلك أنصحك بكتابة هذه القواعد المهمة ومتابعة حفظها والاستفادة منها.

والآن نلخص ما يجب أن تحيط به علما لتكون فني لاسلكي محترف:

• معرفة وإحاطة جيدة جدا بالترانزستور وتشغيله واستخدامه في دوائر تذبذب وتكبيره.
• مهارة في استخدام عارض الإشارات أو الاوسيلوسكوب والقدرة على قياس سعة الموجة والتذبذب بواسطته.

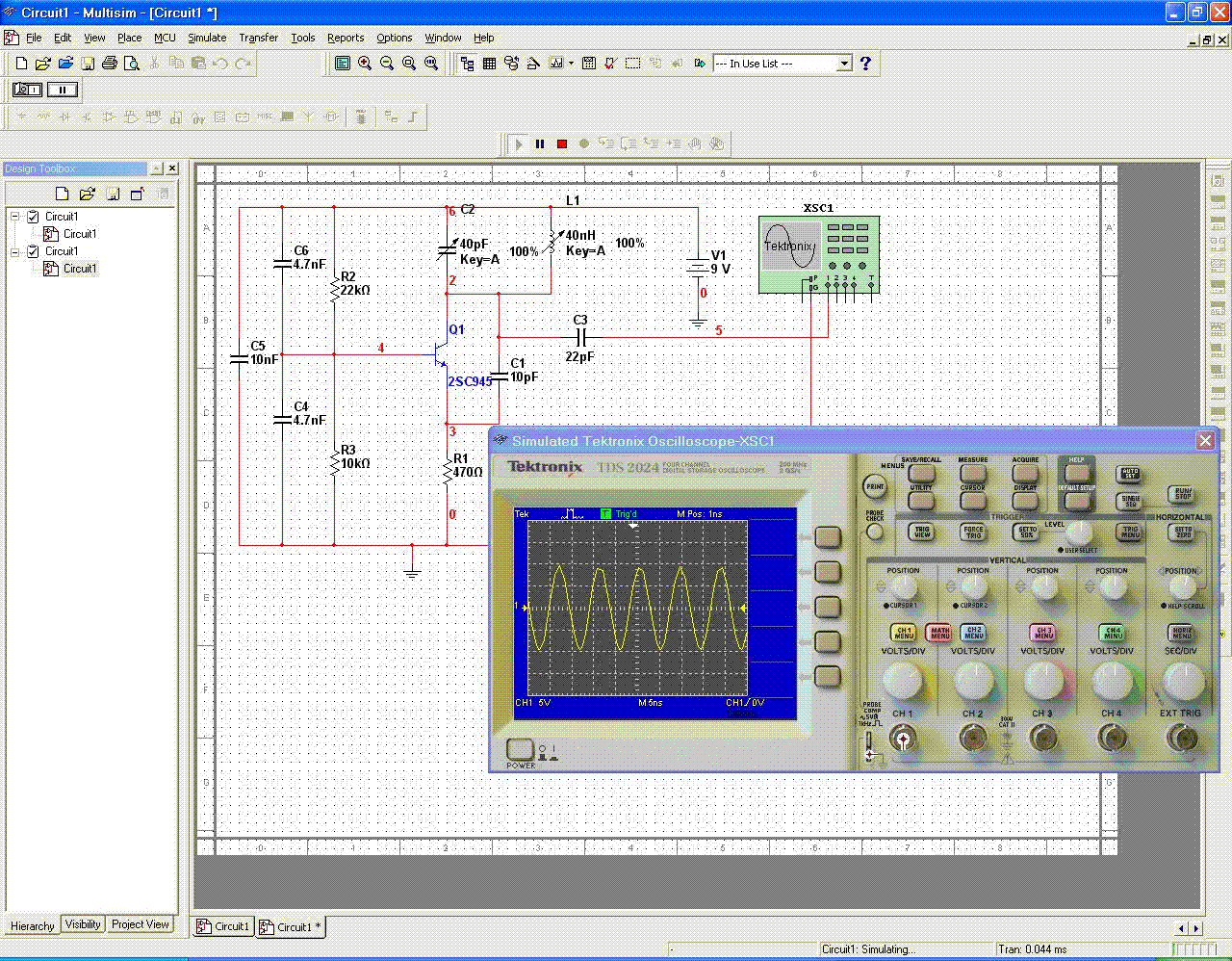

وهنا مثالين لدائرتي مذبذب بترانزستورات متوفرة في الأسواق وهي 2SC945 ويمكنك استبداله ب C9014 أو 2N3904 أما الدائرة الأخرى فهي بترانزستور PNP 2N3906 وهو المتمم ل2N3904

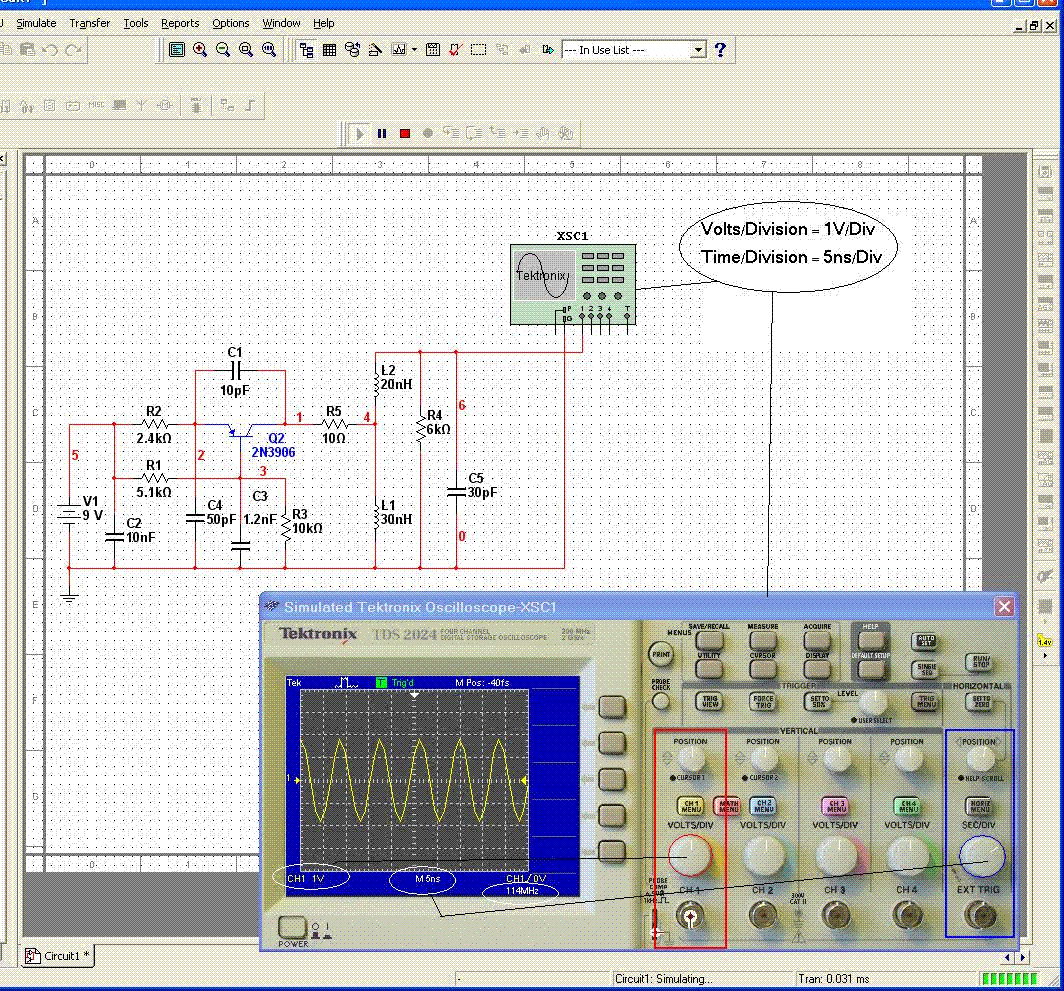

يمكنك استخدام برنامج التشبيه أو المحاكات Multisim 10 وعمل تعديلات وتجارب على الدائرة وتغييرات لتشاهد بنفسك الأمور وتتطلع عليها وتكتب ملاحظات. كما يمكنك إضافة مكبر تذبذب لهذه الدائرة بترانزستور 2N2219A أو حتى ترانزستور 2SC945 أو 2N3904 فكلاهما يعمل كمذبذب ومكبر.
تأمل الرسم جيدا وتعلم كيف تقوم بتهيئة الأوسيلوسكوب وقياس ومشاهدة الإشارة طبعا يجب أن تتقن استخدام برنامج التشبيه وإضافة العناصر الإلكترونية وربطها بعضها مع بعض.





• المهارة والسرعة في صناعة دوائر مذبذب ومكبر تذبذب ناجحة. وإن لم تكن مثل هذه الأجهزة متوفرة لديك فيستحسن أن تستخدم برامج التشبيه فهي كثيرة ومتوفرة ويمكن استخدامها مجانا لمدة 30 يوم قابلة للتمديد.
• المهارة في عمل وإصلاح دوائر التغذية العامة والخاصة بدوائر التذبذب العالي.
• المهارة في أجراء تغييرات وتعديلات على دوائر مذبذب ومكبرات تذبذب والاستفادة من المخططات المتوفرة.

ما هو كنز الفوائد المرجوة من تعلم صناعة واستخدام المذبذب ومكبر التذبذب؟؟؟

القدرة على صناعة دوائر إرسال عاملة للاتصالات والمهارة في إصلاحها وإجراء تحسينا عليها.

مجالات عمل المذبذب:

يدخل المذبذب في كل دوائر الاتصالات اللاسلكية ومنها:

1. دوائر الإرسال العامة. لقد أوردت الكثير من الأمثلة وسأتبع ذلك بأمثلة وسوف أقدم طريقة لمساعدة كل مهتم ومعني للبحث في الشبكة بطريقة فعالة.
2. دوائر التذبذب الخاصة بالقياس وتعيير أجهزة الفحص والقياس.
HF source

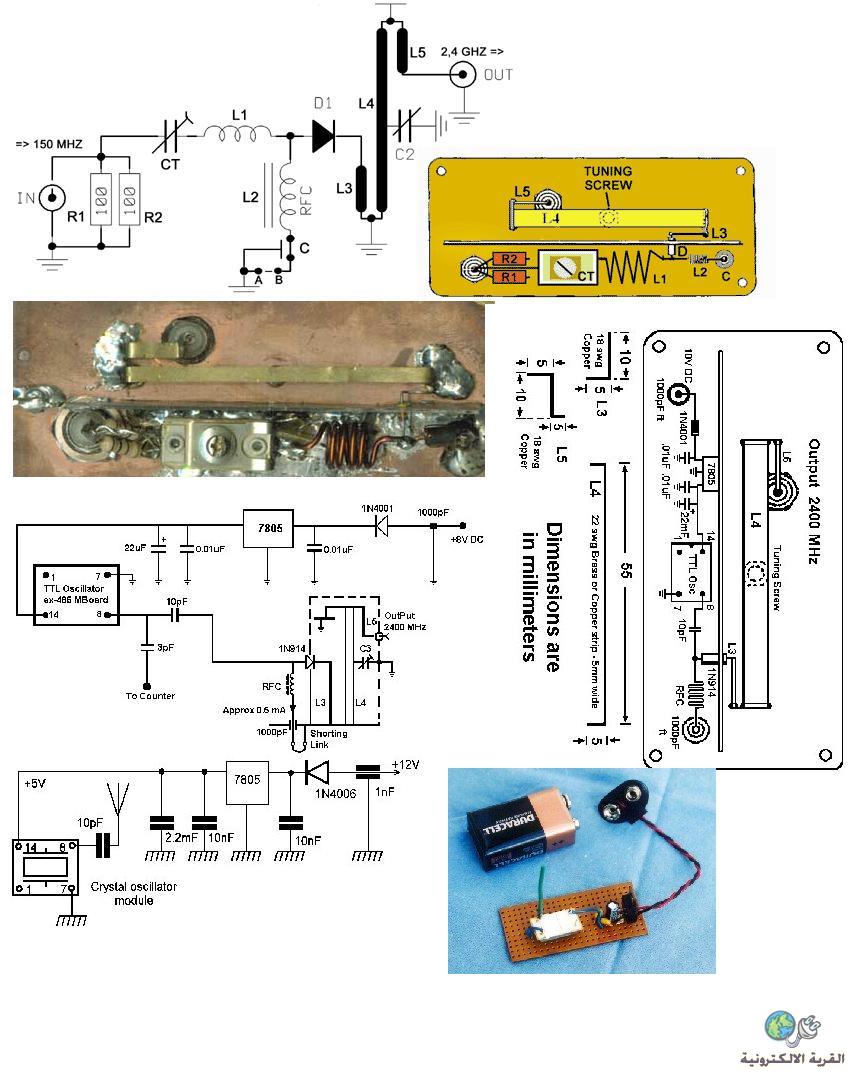

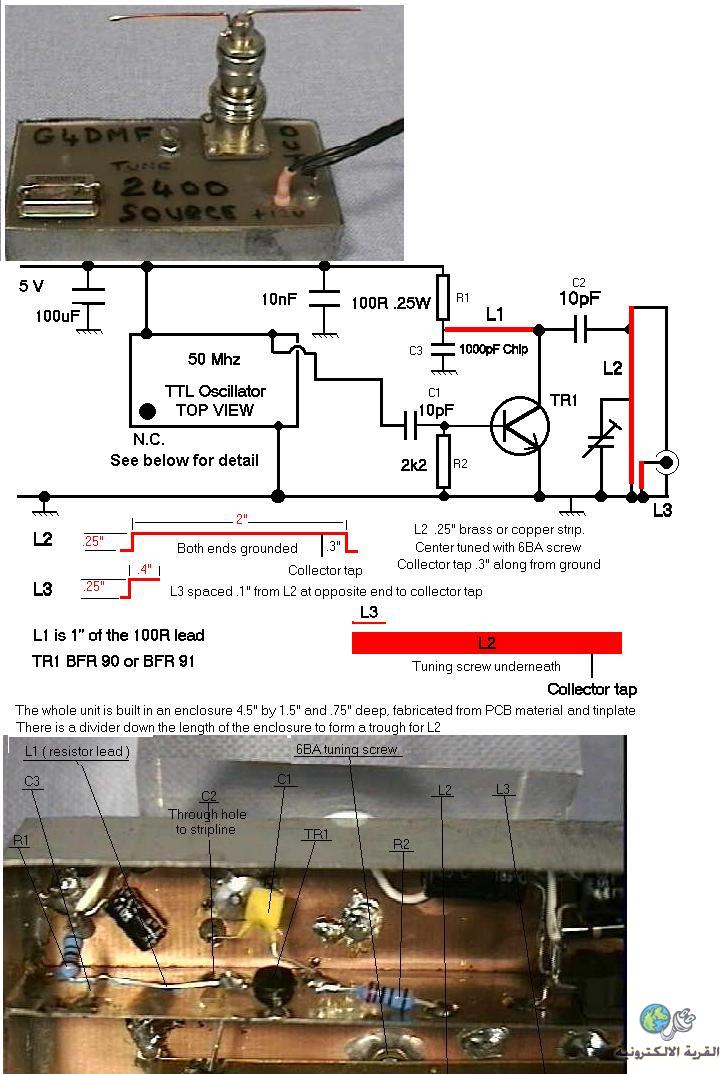

كما يرى في الإيضاح دوائر رفع ومضاعفة للتذبذب من 50 ميغا إلى 2,4 غيغا هيرتز لحصول على إشارة لغايات الفحص وحتى الإرسال



3. دوائر تحويل ونقل التذبذب Frequency converter وهي مهمة جدا في استغلال المستقبلات العامة وجعلها تستقبل تذبذبات أخرى. مثال ذلك إذا كان لدينا مستقبل FM يستقبل الحزمة ما بين 88 – 108 ميغا هيرتز ونريد أن نحوله ليستقبل 433 ميغا هيرتز, نستطيع ذلك بتغيير المذبذب الخاص بالمستقبل أو بعمل مذبذب خارجي ومازج (خلاط تذبذب).

هذه دوائر مهمة تجعلك تستقبل تذبذبات عالية على اجهزة استقبال محدودة القدرة!



4. دوائر الإستقبال وخاصة النوع الكفء مزدوج الفعالية Superheterodynamic
5. دوائر الإرسال AM للمسافات القريبة وللاستخدامات المعلوماتية في نقل المعلومات بين الحواسيب كالأطقم المتوفرة في الأسواق AM transmitter Module, ودوائر الاستقبال المتوالي Superregenerative .
ستنابع هذا الأمر لاحقا بإذن الله
6. دوائر التشغيل باللاسلكي "التحكم عن بعد" .





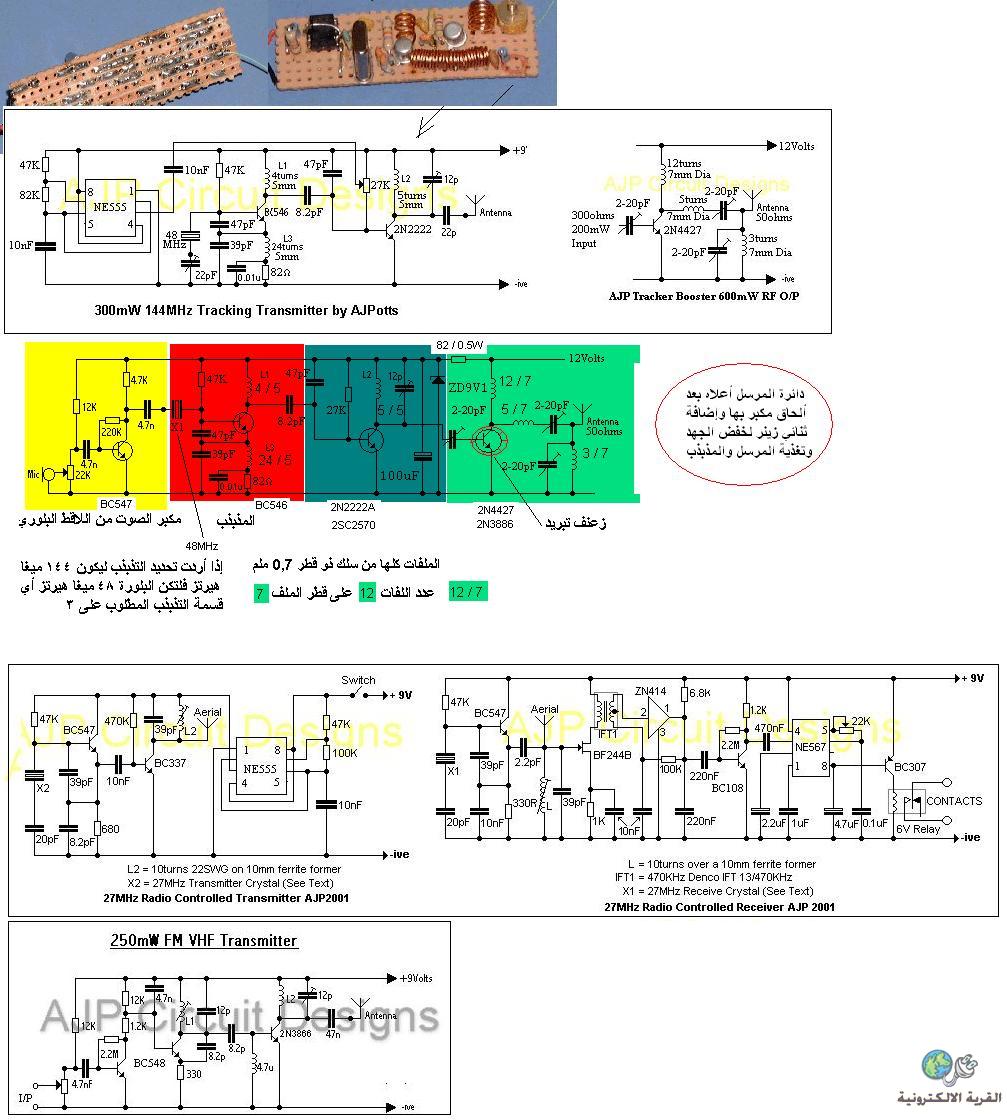

7. دوائر التتبع Tracking systemsوهي مرسل يتم الحاقه بمركبة او أي شيء ثمين وعند فقدانه يرسل إشارة يمكن لصاحب المركبة أو الأداة أن يعرف مكانها.
8. دوائر التنصت وتسمى Circuits FM Bug. وهي عبارة عن دوائر إرسال صغيرة بعناصر مصغرة وبطارية صغيرة تخبأ في أماكن لأغراض التجسس والتنصت.


9. دوائر الاستقبال الشاملة ودوائر الكشف اللاسلكي HF scanners ومحلل الطيف اللاسلكي HF spectrum analyzer
10. دوائر كشف مصدر البث اللاسلكي وكشف دوائر التجسس..Direction finders
11. دوائر التشويش والإحباط RF Jammers وهي دوائر تشوشر على أجهزة الإرسال والاستقبال ومنها ما يستخدم لتعطيل استقبال أجهزة الهواتف المحمولة phones GSM, Mobile

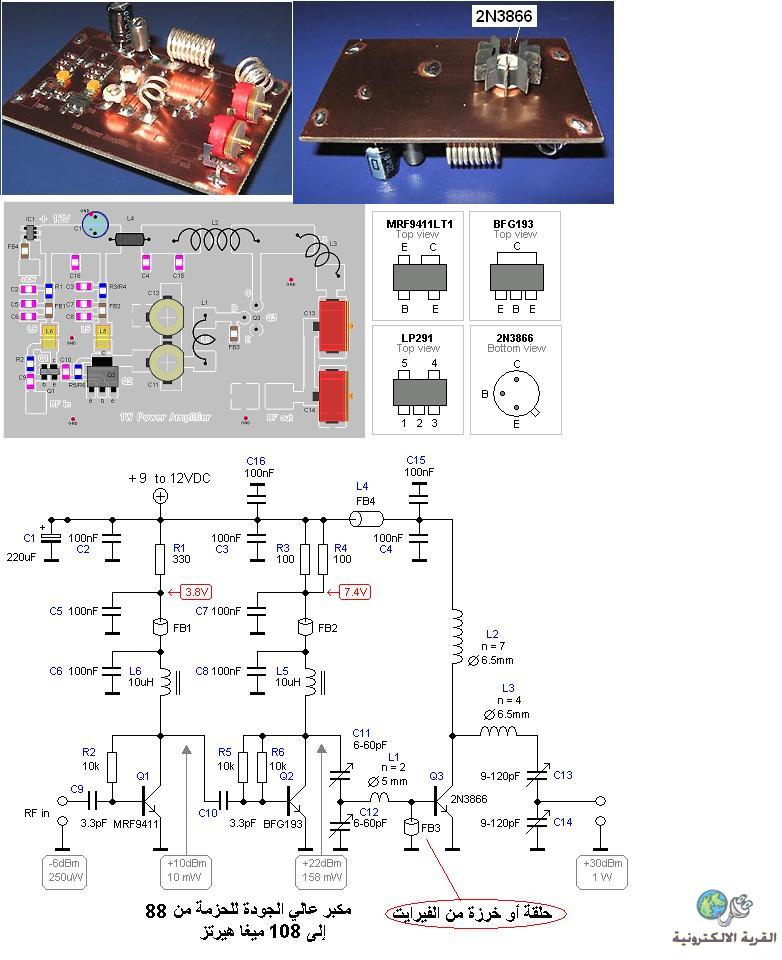

12. دوائر مكبرات التذبذب وإشارات الهوائيات. RF and Antenna Amplifier

كيف تبحث بنفسك في الشبكة
افتح صفحة البحث قوقل باللغة الانكليزية google.com لأنها تحتوي على كشف أوسع للصفحات والمواقع.

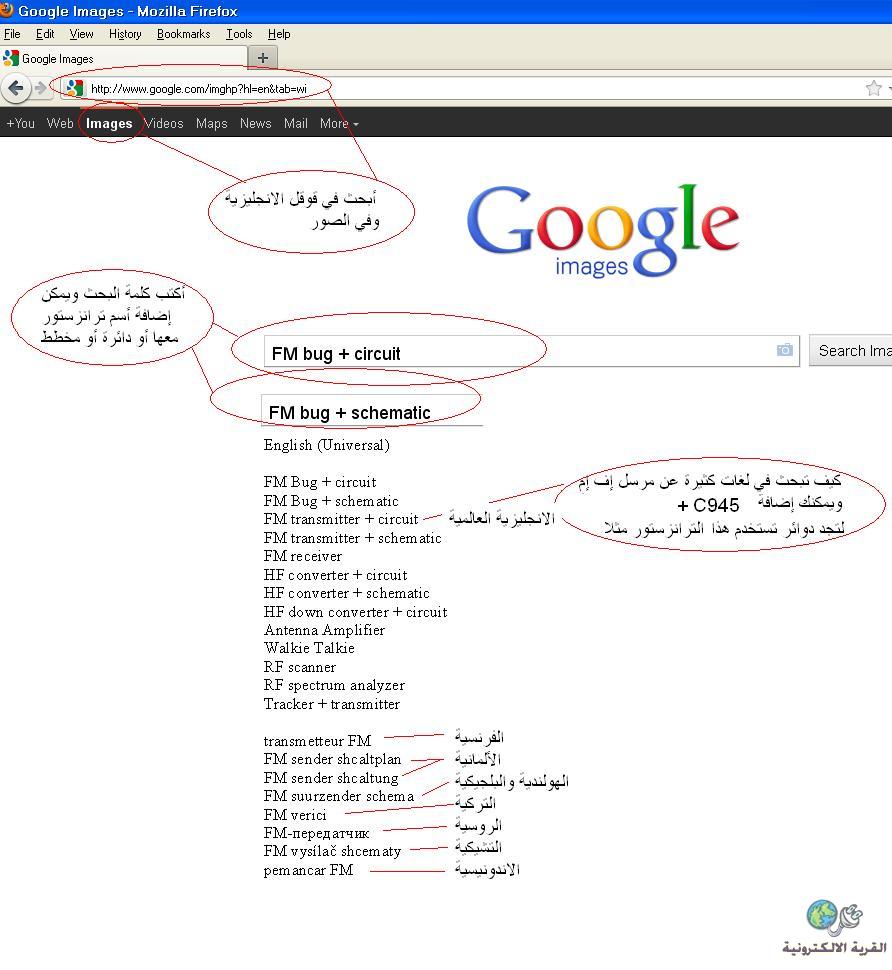

قم باختيار البحث في الصور وليس في الويب وانظر الصورة التالية للأيضاح.


بعد ذلك تستطيع أن تجمع معلومات ومخططات بنفسك ولا تنس أن تعمل مكتبة وفهارس كما عددت لك أعلاه الدوائر التي تهمك.

[ahmedgasr]

الله اكبر
ما شاء الله
شح رائ وجميل كثيرا ما سنستفيد منك فى مجال لم يتكلم فيه احد من قبل
رائع والى الامام اخى بسام
حياك الله
اتمنى ان تشرح دوائر التحكم الاسلكي

[بسام1970]

المشاركة الأصلية كتبت بواسطة ahmedgasr

الله اكبر
ما شاء الله
شح رائ وجميل كثيرا ما سنستفيد منك فى مجال لم يتكلم فيه احد من قبل
رائع والى الامام اخى بسام
حياك الله
اتمنى ان تشرح دوائر التحكم الاسلكي

بارك الله فيك وجزاك الله خيرا

سيأتي بعض الشرح بإذن الله وستكون لي عودة لهذا الموضوع. ولكن لي استراحة الآن مع الهوائي المناسب لدوائر الإف إم.

لأنه قلما يعطى الهوائي الأهمية بالرغم من أنه يحسن أداء المستقبل وحساسيته ويزيد مدى الإرسال ويريح ترانزستورات دفع الإرسال والتي سوف تعطب حتما إن لم تتوفر لها حماية ولم يكن هوائيا مناسبا متصل بها ومتناسبا مع ممانعة خروج المرسل.

إن موضوع الهوائيات موضوع معقد وشامل ويحاج إلى خيرة عميقة في الرياضيات والكهرومغناطيسية.

ولكن لنتطرق ببساطة للهوائي الذي يكفي الهاوي. الهوائي عبارة عن مركب معدني موصل للتيار الكهربائي والمغناطيسي يستخدم ليشع الطاقة الكهرومغناطيسية عبر الأثير من المرسل ويستقبلها من الأثير إلى المستقبل.

يعتمد حجم ومركب الهوائي على سعة وارتفاع التذبذب وطول الموجة المراد التعامل معها. كما أن موقع الهوائي بالنسبة للأرض والبيئة المحيطة به يجب أن تؤخذ بعين الاعتبار.

تختلف أحجام الهوائيات العمودية التي تهمنا باختلاف التذبذب فهوائيات التذبذب فوق عالي جدا uhf يتراوح طولها بين 2 إلى 20 سنتمتر ...

مع أن الهوائيات مختلفة ويرى المرء أن هوائيا ما له كفاءة أكثر من آخر فإن لكل محاسن ومساويء.

ما يهم الهاوي أن يعلم أن الهوائي عبارة عن حمل متناسب وضروري بالنسبة لجهاز أو دائرة الإرسال ولا يجب بأي حال أن يتم تشغيل مرسل قوي بدون هوائي مناسب لأن ذلك سوف يؤدي إلى تلف ترانزستورات الدفع.
أما بالنسبة للمستقبل فالهوائي عبارة عن مصدر طاقة كهرومغناطيسية.

يعتبر الهوائي المثالي والمتناسب مع الدائرة المتصل بها أكانت إرسال أم استقبال هو ذاك الذي يشع كل الطاقة التي تدفع بها ترانزستورات القدرة خلاله "في المرسل" وهو ذاك الذي يستقبل كل الطاقة الواصلة إليه من الأثير ويقوم بتسريبها للمستقبل.

الهوائيات الخاصة بالتذبذب المدني 88 إلى 108 وما يسمى بتعديل التذبذب إف إم والعمودية "عبارة عن سلك" تحسب هكذا: التذبذب مقسوما على 300 (سرعة انتشار التذبذب وهي تقريبا سرعة الضوء) والناتج مقسوما على 4.

مثال تريد هوائي لدائرة مرسل يرسل على تذبذب 100 ميغا هيرتز فما طوله؟؟
300 مقسومة على 100 والناتج يقسم على 4 ويساوي: 0.75 من المتر. أي 75 سنتمتر.

مثال آخر مرسل يرسل على تذبذب 433 ميغا هيرتز كم طول سلك الهوائي؟؟؟

الجواب: 300 تقسيم 433 يساوي 0,69.
0,69 مقسوما على 4 يساوي 0,17 متر أي 17 سنتمتر.

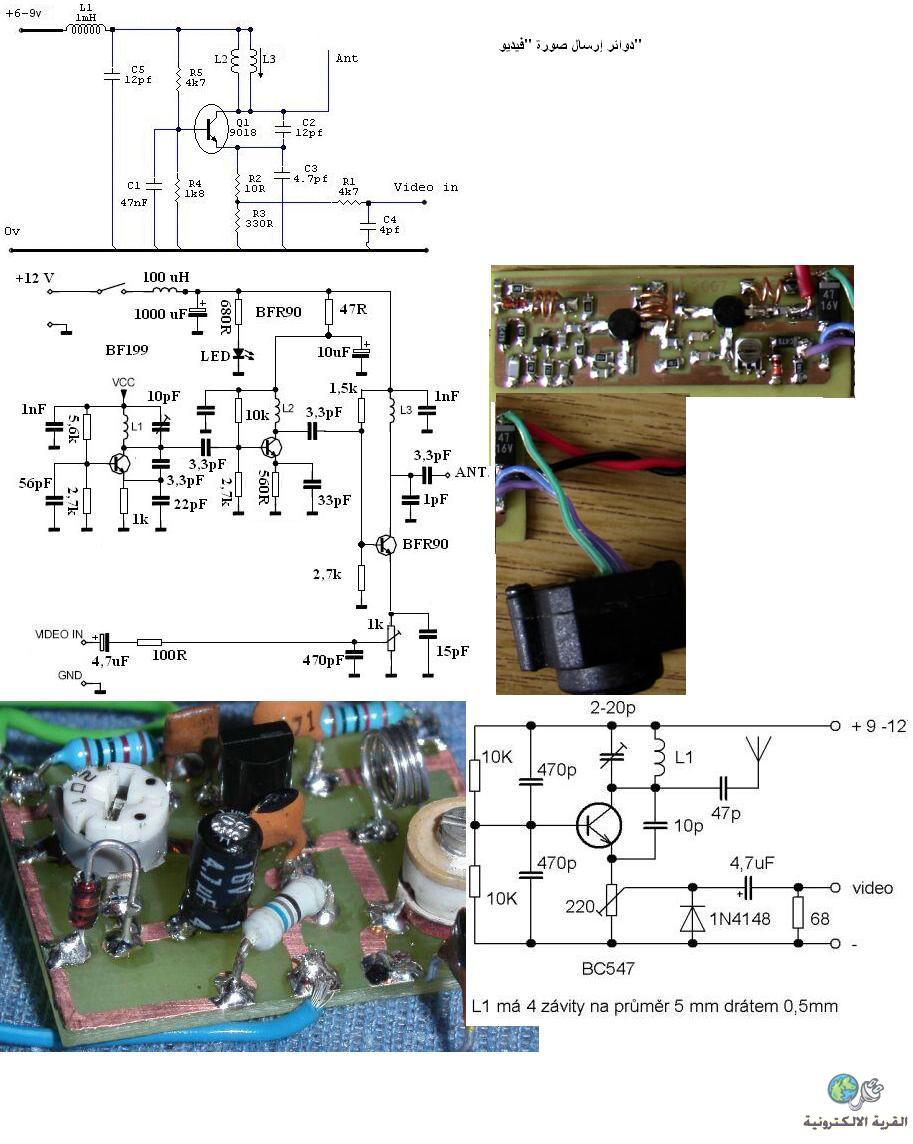

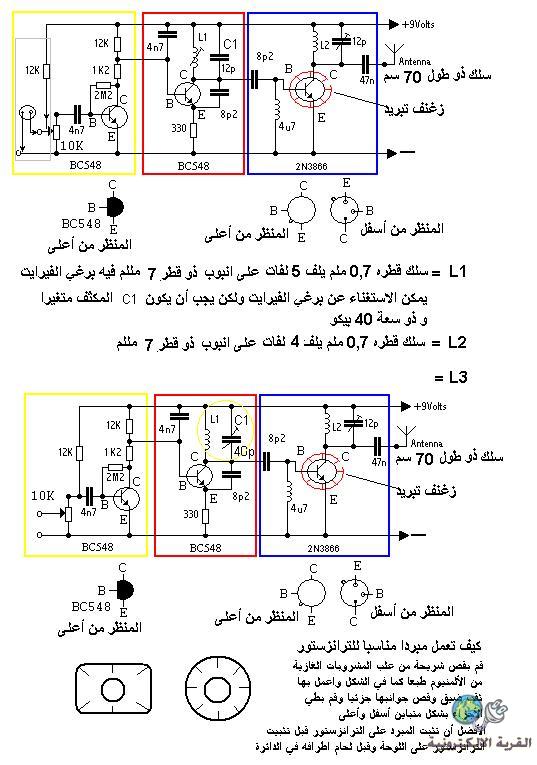

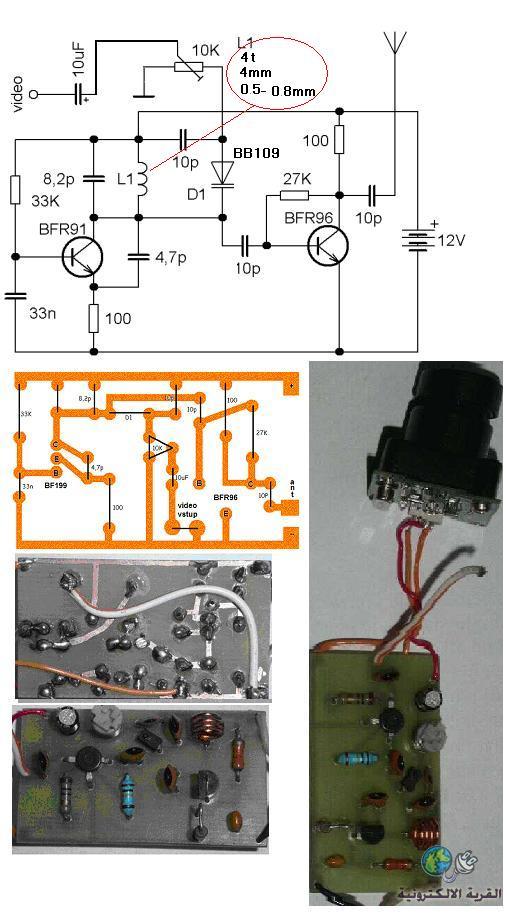

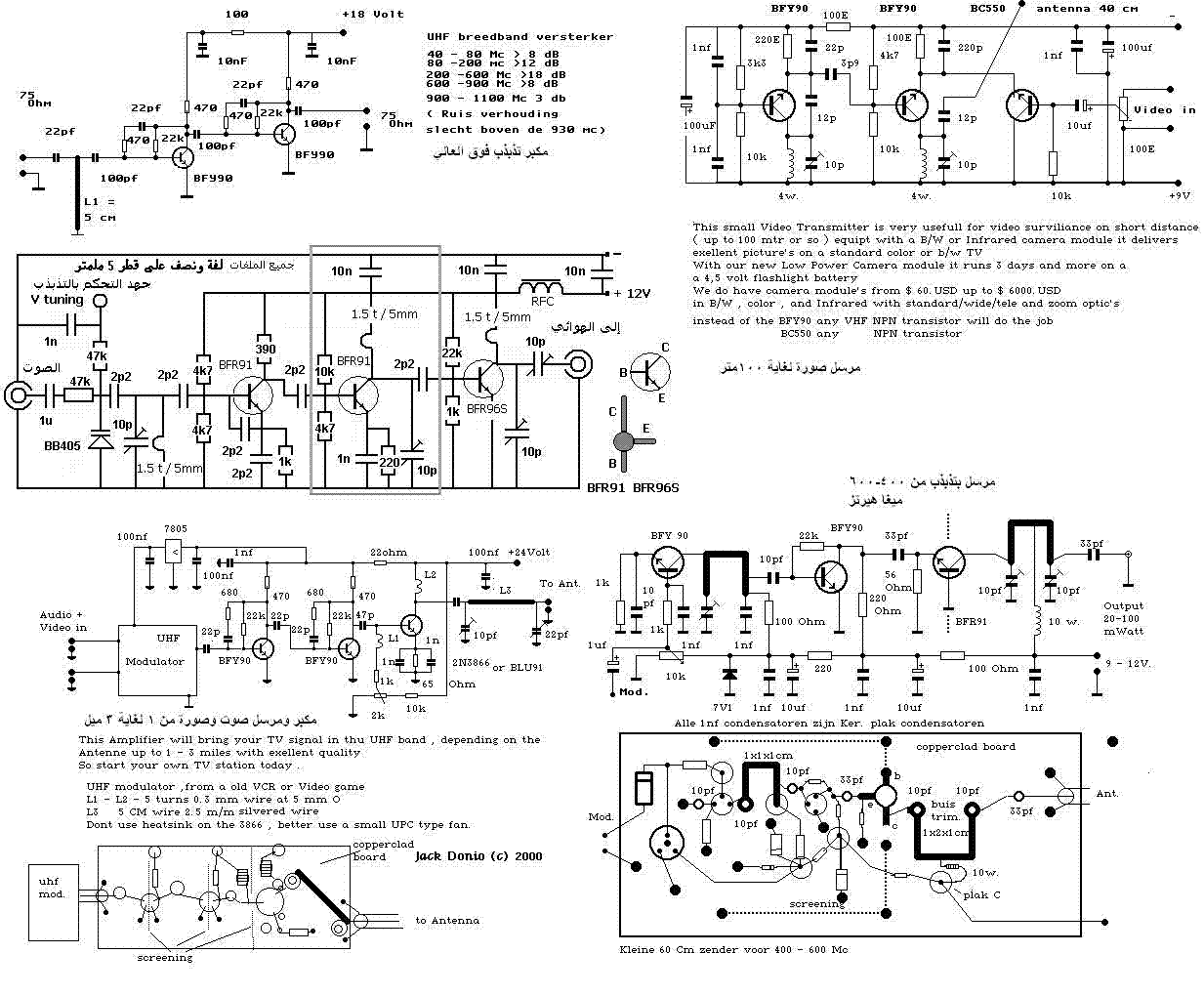

الصورتين الاولى والثانية عبارة عن مرسلي صورة أو فيديو بسيطين وسهلين.






يحتاج هاوي الارسال الى مستقبل وفي العادة يسمكنه استخدام مذياع الإف إم المتوفر والرخيص ولكن أحيانا يحب المرء أن يصنع بنفسه مستقبلا بسيطا وهو المستقبل المتوالي super regenerativeكما يرى في المخططات وهو ذاك المستقبل البسيط الذي يستخدم في دوائر الاستقبال في التحكم اللاسلكي في الأجهزة والروبوتس والعاب الأطفال ولكن للمسافات البعيدة والحساسية يحتاج المرء للنوع super heterodyne

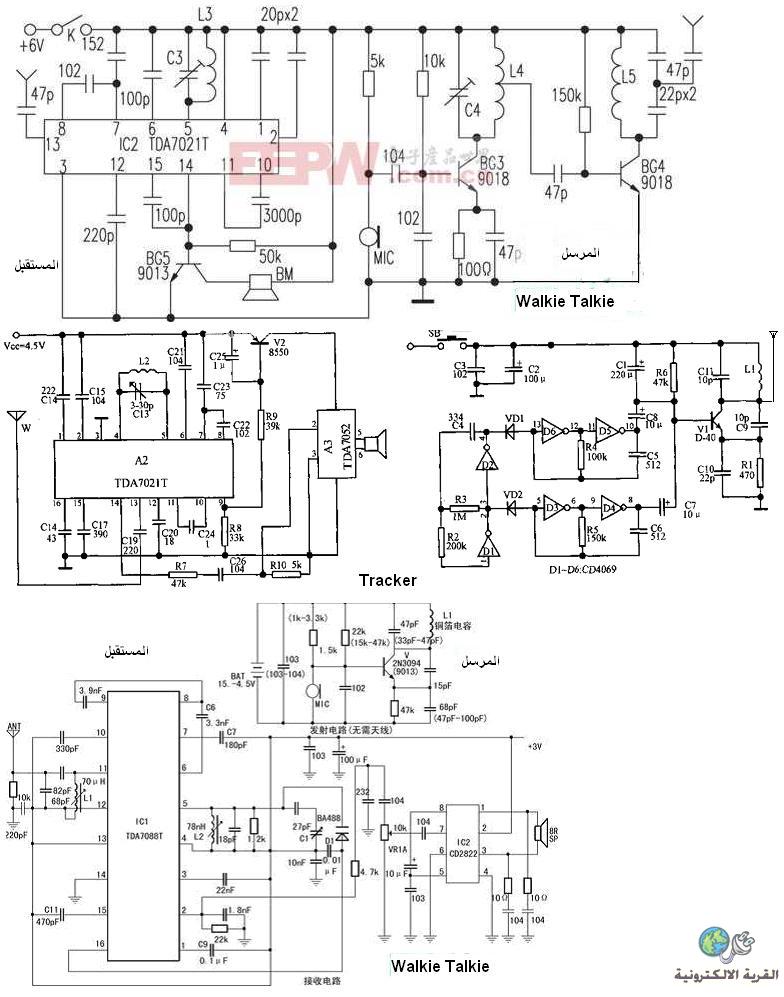

كما يلاحظ من صور التحكم باللاسلكي فإن دوائر الاستقبال AM أو FM هي من النوع البسيط super regenerative بترانزستور واحد. هناك مخططات راديو بسيط كما يرى يمكن أيضا صناعة هاتف محمول منها وذلك بدمج دائرة مرسل مع مستقبل وعمل نسختين. يرى أيضا في الصورة الثالثة أسفلها جهاز تلفون محمول بتذبذب 900ميغا هيرتز أيه إم يمكن عمل نسختين منه والتواصل في مسافات قريبة.



في الرسم التالي يرى دائرة تشغيل أجهزة منزلية باللاسلكي. تباع في الاسواق مع أربعة وحدات استقبال لتشغيل عدة أجهزة وإسكاتها.



دوائر راديو بترانزستور واحد ولكن للاستقبال من مرسل من مسافات قريبة. أو لاستقبال محطات الإف إم القوية. يجب استخدام مكبر صوت كمكبر صوت الكمبيوتر مع بعض الدوائر.



تشغيل العاب الأطفال "السيارات والقوارب" باللاسلكي



مستقبل أو مذياع بترانزستور واحد

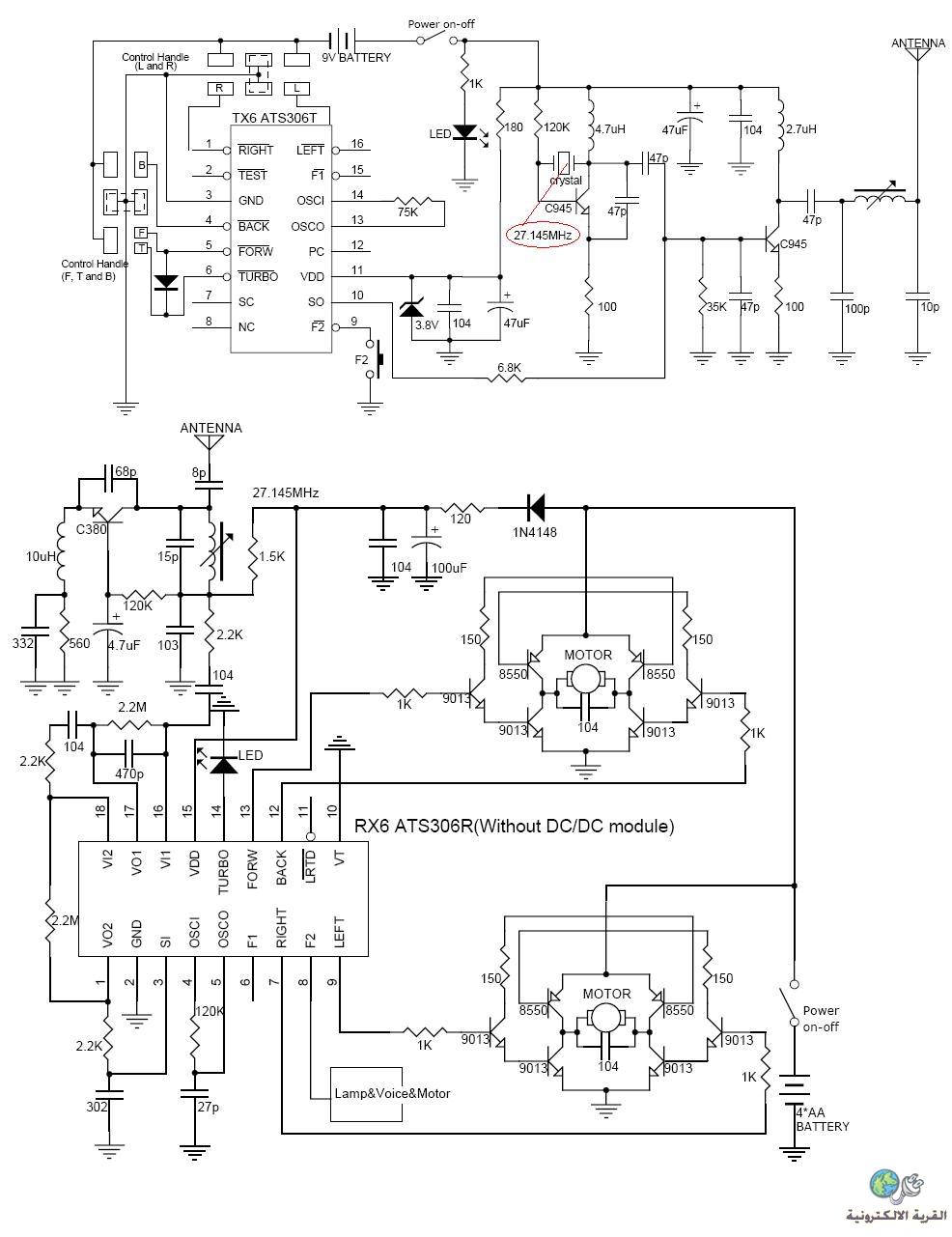

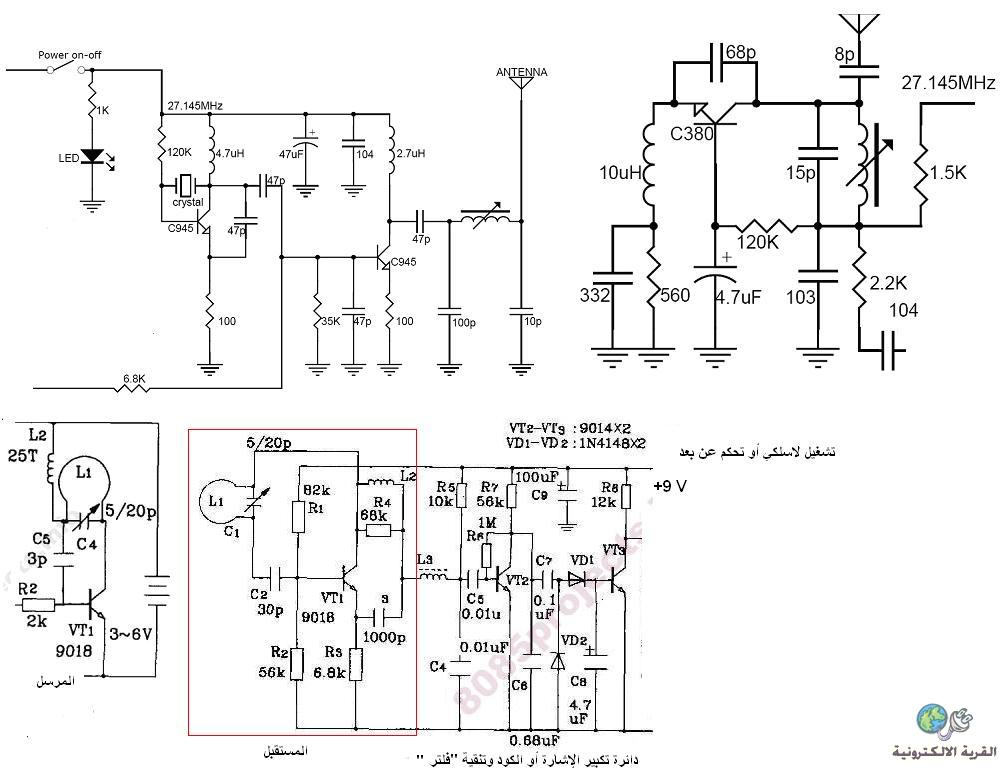

إيضاح للتحكم عن بعد أو التحكم اللاسلكي, دائرة مرسل 27 ميغا هيرتز والسفلى بتذبذب 433 ميغا هيرتز

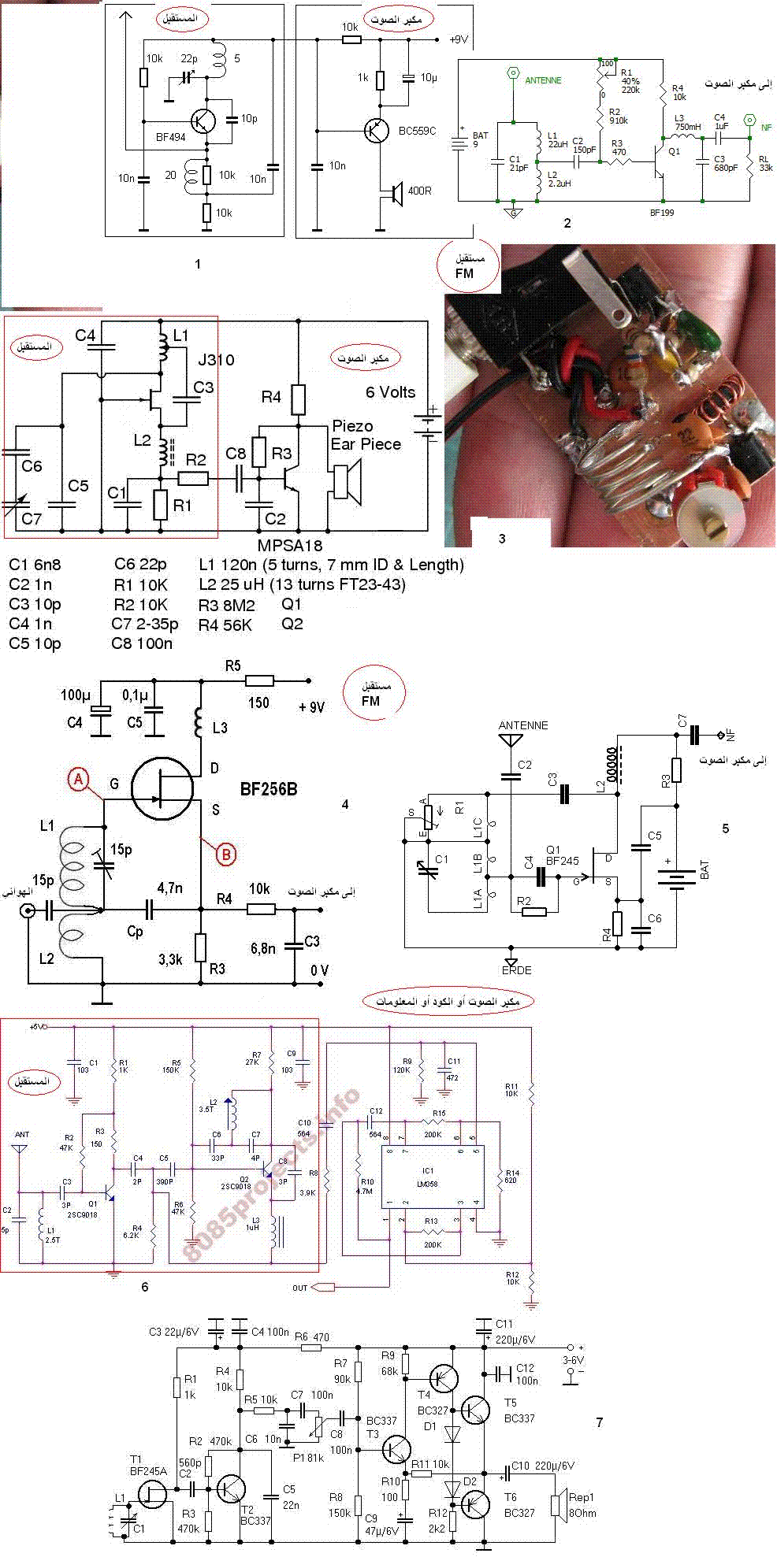

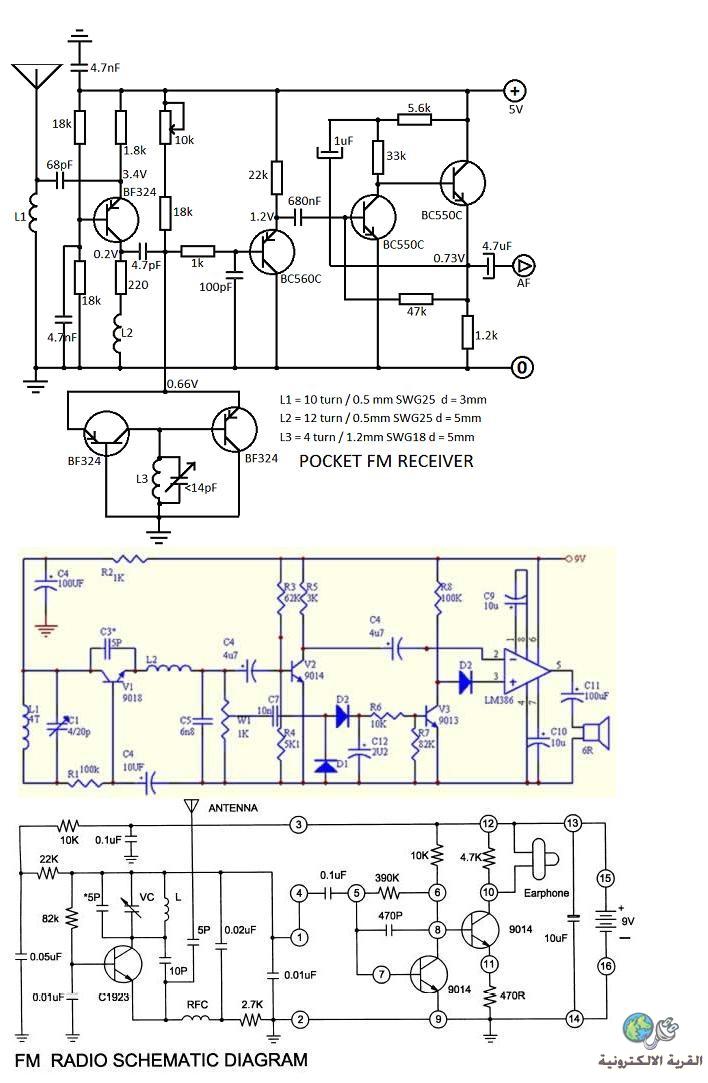

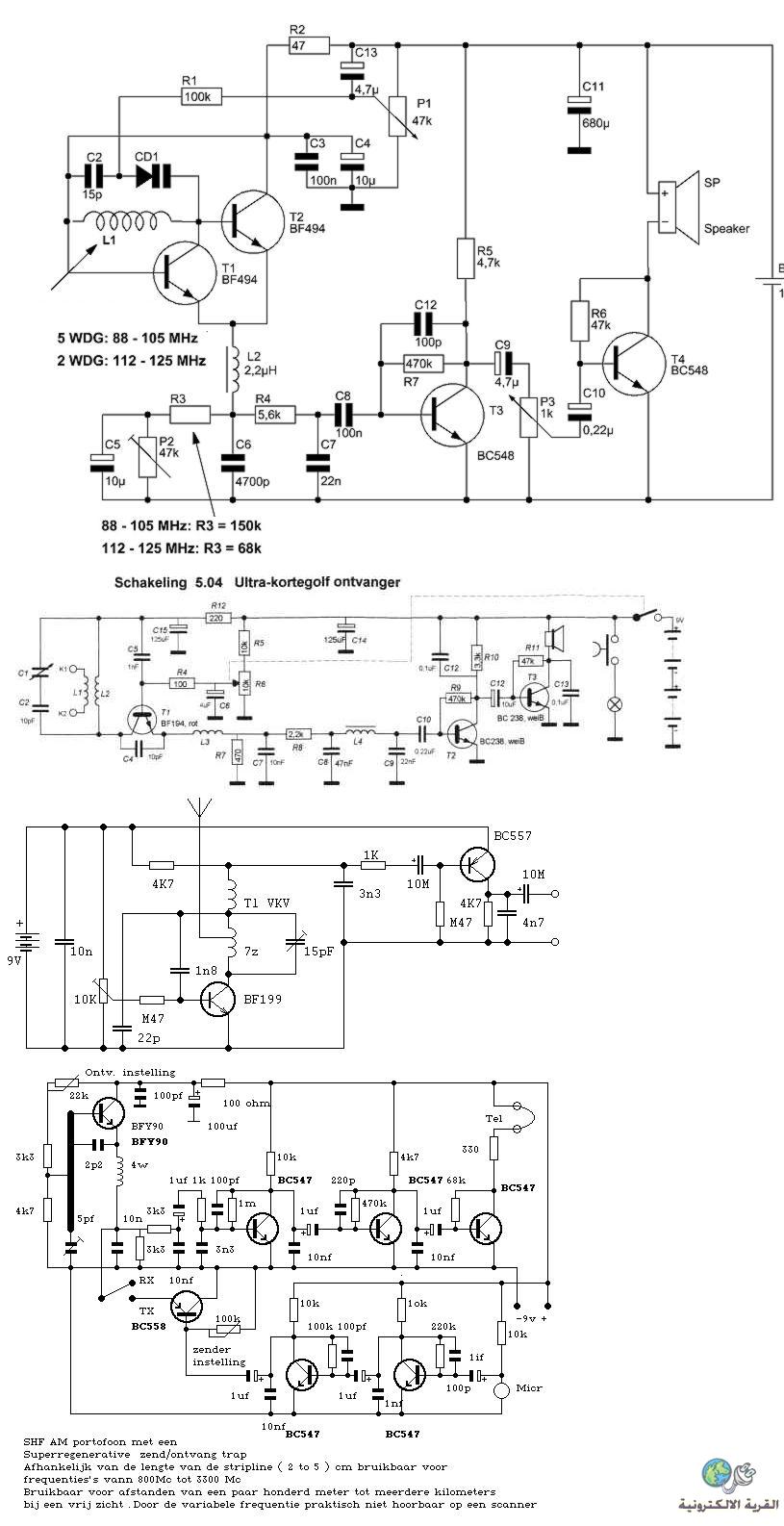

دوائر مذياع بترانزستور واحد تستقبل موجة الإف الإم 88 إلى 108 ميغا هيرتز.

[img]http://upload.qariya.info/images
/qariya-a07bc0c107.jpg[/img]

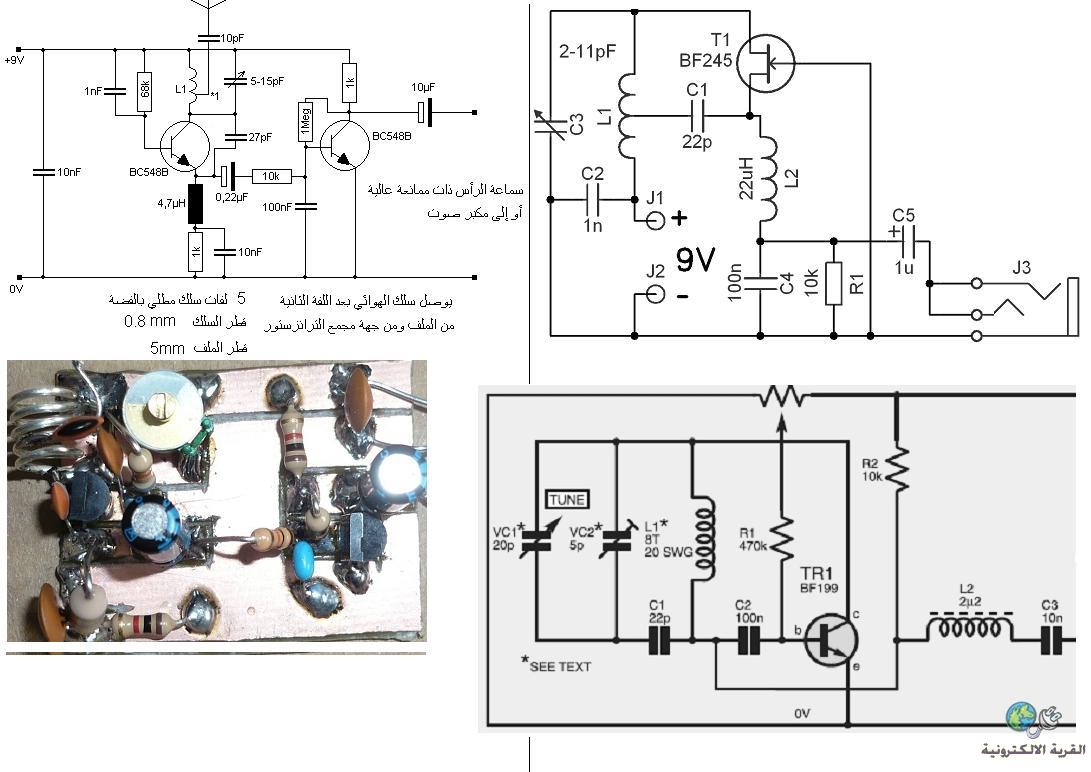

دوائر مذياع بترانزستور واحد تستقبل موجة الإف الإم 88 إلى 108 ميغا هيرتز.




الآن أصبح لديك عزيزي المهتم دوائر ممتازة تصلح لتكون مرجعا لك للتعلم والتجارب وبعد أن تصنع منها الكثير وتنجح وتحفظ القواعد التي ذكرتها لك وتثابر فسوف تصبح قادرا على تصميم دوائر ناجحة بنفسك.

التحكم اللاسلكي عبارة عن إرسال إشارة لمستقبل كصوت أو نغمة تتحول إلى نبضة كهربية في المستقبل وتكون إيعازا لتشغيل دائرة الكترونية ما أو عنصرا الكترونيا كمحرك أو وصال "ريليه"

يتم تحميل إشارة الإيعاز ليبثها المرسل بطريقتين أحداهما الإف إم FM وهي بتطبيق الإشارة على دائرة الإرسال بحيث يتغير التذبذب بها, والطريقة الأخرى ايه إم AM وتتم بالتأثير على جهد تغذية المرسل أو ترانزستورات تكبير الإرسال بحيث يحدث تغير في سعة الموجة.

لكل من الطريقتين مساويء ومحاسن ولكن يفضل النوع الأول لعدم حساسيته وتأثره بالتشويش والمؤثرات الأخرى.

دوائر التحكم اللاسلكي في العاب الأطفال تكون من النوع الثاني "ايه إم" ويتم حقن إشارة التحكم بالمرسل ويقوم المستقبل بأخذها وتشغيل محرك السيارة.

ولكن الدوائر أكثر تعقيدا من هذا الأمر فهناك الحاجة لتشغيل أكثر من محرك
محرك الدفع الى الامام والى الخلف ومحرك التوجيه يمنة ويسرة وبعض الإمكانيات كتشغيل إنارة أو أصوات.

ولذلك فإن هناك حاجة إلى حافظ للإيعاز latch فعندما تضغط على زر لتشغل مصباح فإن المصباح سوف يعمل ما دمت ضاغطا ولكن الحافظ latch أو الخازن للأمر يبقي المصباح منيرا حتى بعد رفع اصبعك عن الزر وهكذا

والأمر التالي الذي نحتاج هو تشغيل عدة وسائط والأمر الثالث شيفرة أو رمز يجعل الجهاز يعمل بما نملي عليه ولا يستقبل إشارات خارجية دخيلة تجعله يعمل دون إذن!

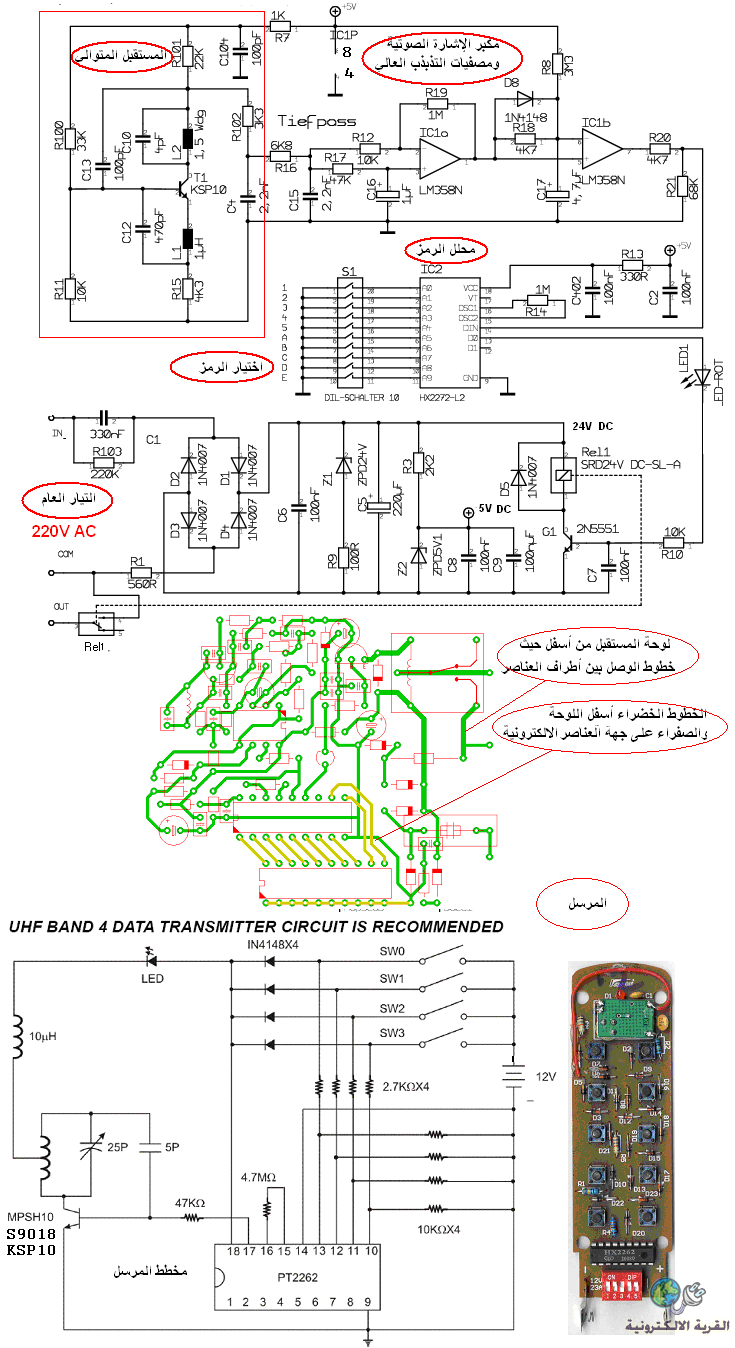

ولهذا فيرى في الرسوم أي سي أو الوحدة المدمجة الخاصة بالرمز والأوامر لتشغيل المحركات أماما وخلفا ويمنة ويسرة وبسرعة مضاعفة تيربو!

كما يجب على المستقبل أن يحتوي على أي سي لتفهم الرمز وتقوم بتحليله وتشغيل المحركات كل كما يصل له من رسائل ....

بعد تأمل المخططات أصبح لديك عزيزي المهتم مكتبة وأفكار ويجب عليك أن تفكر بنفسك في الحلول الخاصة بك وتسأل عما يشكل عليك ولكن التجربة أكبر برهان.

[ahmedgasr]

السلام عليكم

احييك اخى على موضوعك الرائع واتمنى ان انتظم معك فى القرءاة والمطالعه وايضا المجادل والمناقشه لكل ما يدور فى ذهنى من افكار

1- هل للهوائى طرف واحد ام طرفين؟

2- هل لك من دائرة تحكم لاسلكى فى سيارة صغيره تكون قطعها متوفره فى السوق المصري
3- ايهما افضل فى التحكم التعديل السعوي ام التعديل الترددي
وكم المسافه المتوسطه للتحكم فى كل منهما؟

4- التردد * الطول الموجي = سرعة الضوء

حضرتك قمت بالقسمه على معمل غريب هل هذا معامل سرعة المعدن المستخدم منه الهوائى ؟

كيف يمكن تشفير الموجه
لكى لا يستقبلها الا المرسل الخاص بي؟


هل حضرتك تفضل التعديل الترددي اكثر من السعوي
ولذلك يمكننا زيادة عدد قنوات الارسال والاستقبال للتحكم فى اكثر من شى
؟

[عبدالبصير]

بارك الله بك وبأمثالك أرجو أن يتسع صدرك للمبتدئين أمثالي وأن تكون المعلومات -كما هو ظني بك- سهلة مبسطة تراعي المبتدئين أمثالي..

سأنسخ هذه الصفحة وأدرسها في المنزل على مهل وأعود لأزعجك بأسئلتي البدائية في حال وجدت ما صعب عليّ فهمه..

أكرر عميق امتناني وشكري لك على هذه الدورة المهمة والتي لطالما أردتها..

أرجوك تابع حتى النهاية مهما كان عدد الطلاب قليلاً

جزاك الله خيراً سلفاً

أخوك
عبد البصير
