[وليد البطل]

وظيفة الريلاى فى المكيف المركزى وطريقة توصيله

[فهد المنصور]

لا يختلف توصيل الريلية او الكونتكتر في جميع الاجهزة الكهربائية ..

فالمبدأ واحد لا يتغير ..

الريلية وهو عنصر كهروميكانيكي صغير يثبت في الغالب على الالواح الالكترونية وهي بوظائف تحكم .. مثل ايصال التيار لملف الكونتكترات المسؤلة عن تشغيل او اطفاء " الكمبروسور - المراوح للوحدات الداخلية او الخارجية - العنصر الحراري " الهيتر " - فتح مجرى الهواء وتوزيعه في الغرف ..



الريلية
http://www.qariya.com/electronics/relay.htm

الكونتكتر
http://www.qariya.com/a_c/contactor.htm

[السفير77]

اقتباس المشاركة الأصلية كتبت بواسطة Fahad لا يختلف توصيل الريلية او الكونتكتر في جميع الاجهزة الكهربائية .. فالمبدأ واحد لا يتغير .. الريلية وهو عنصر كهروميكانيكي صغير يثبت في الغالب على الالواح الالكترونية وهي بوظائف تحكم .. مثل ايصال التيار لملف الكونتكترات المسؤلة عن تشغيل او اطفاء " الكمبروسور - المراوح للوحدات الداخلية او الخارجية - العنصر الحراري " الهيتر " - فتح مجرى الهواء وتوزيعه في الغرف .. الريلية http://www.qariya.com/electronics/relay.htm الكونتكتر http://www.qariya.com/a_c/contactor.htm

حياك استاذنا الغالي يلة اتقدم واحنة وياك لرفع المنتدى الى المراتب العليا ان شاء الله واعادته الى سابق عهده وانا اجدد عهدي ان اكون وفيا لهذا الصرح الرائع الذي طورت نفسي فيه وهو ذا فضل على تحسن مستواي العلمي .

[جلال الصغير]

السلام عليكم
ارجو معرفة فائدة الريلاى وعلى اى اساس يفصل ويعمل كما ارجو معرفة فائدة السلونيد
وشكرا لسعت صدركم

[السفير77]

اقتباس المشاركة الأصلية كتبت بواسطة جلال الصغير السلام عليكم ارجو معرفة فائدة الريلاى وعلى اى اساس يفصل ويعمل كما ارجو معرفة فائدة السلونيد وشكرا لسعت صدركم

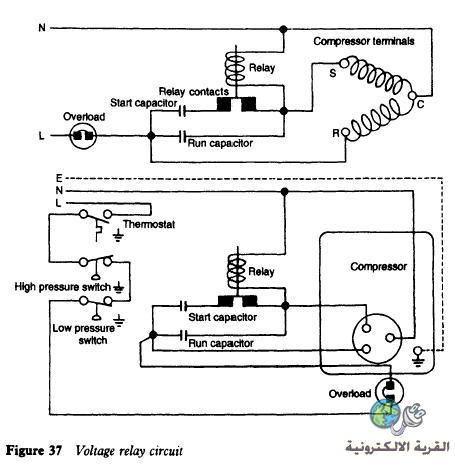

الريلي :- عبارة عن جهاز توصيل اوتوماتيكي مصمم ليقوم بفصل ملفات تقويم الضلغط او المحرك بعد ان يصل الى سرعة دورانه العادية ( المقننة ) وهناك نوعان من هذا الريلي .

1- يعمل بتأثير الفولت .
2- يعمل بتأثير التيار .
ولك هذه الصور وحسب التسلسل ....

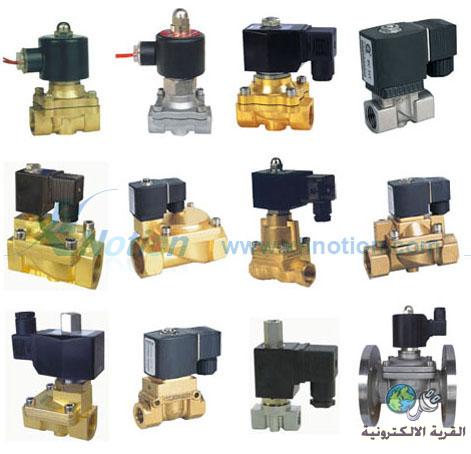

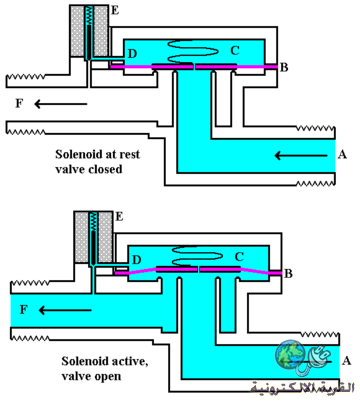

سولينويد فالف :- هو عبارة عن صمام يتحكم بسؤريان مركب التبريد عن طريق الفتح والغلق ويحتوي على ملف كهربائي ولايمكن اعتباره صمام تنظيم سريان المركب التبريدي وهذه صورته ......

مع التحيات

السفير77 معكم

[mrfarag]

للأسف الريلاي لا يعمل
