[م. سارة العروي]

السلام عليكم ورحمة الله وبركاته ...

اشتريت هذا البورت و أبغا اوصله بالـ breadboard بس ماني عارفة ايش افضل طريقة
هل توجد قطعة مخصوصة ممكن اركب البورت عليها و أوصلها مباشرة بالـ breadboard؟
أو نوع خاص من أسلاك التوصيل ؟

[ahmad abdullah]

اختي ... اوضحي سؤالك ، و الاجابة ستصلك انشالله ...
فقط حددي ما تريدين ، و ما الهدف ، و ما المتوفر ...

[م. سارة العروي]

هذي صورة الـ port من الأمام و الخلف

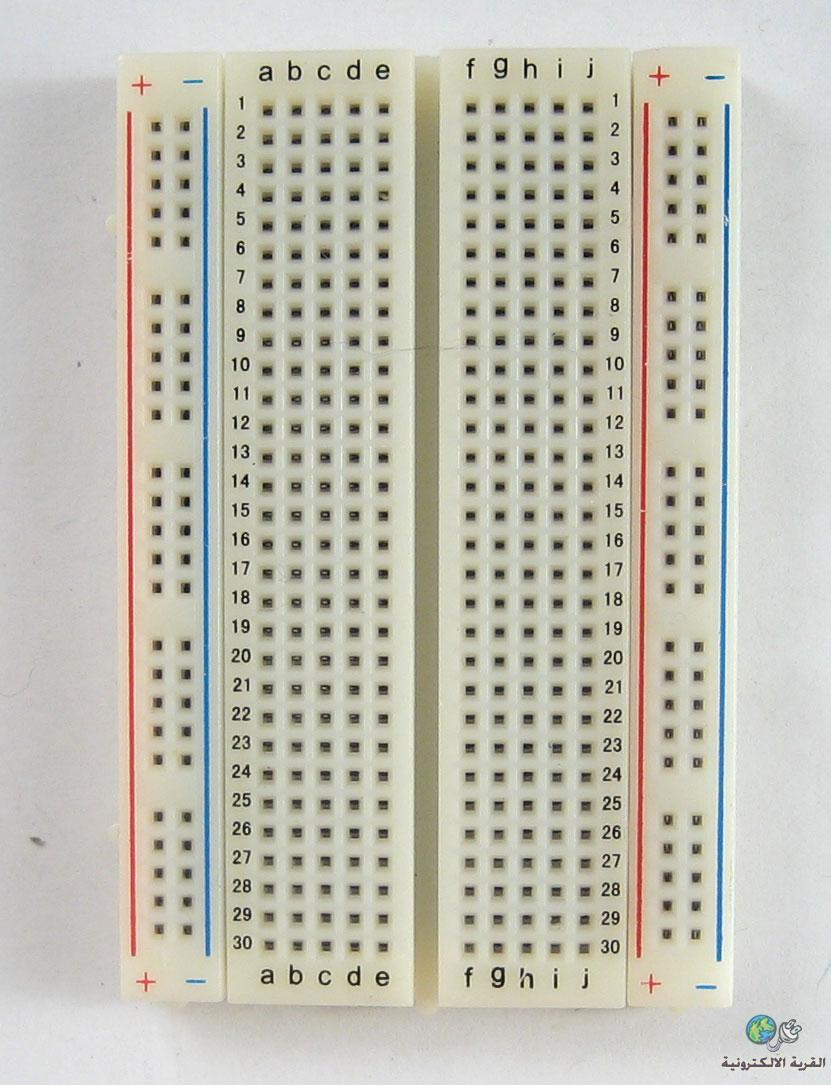

كيف أوصله بالـ breadboard

في تنفيذ مشروع يحتاج parallel port interfacing
الـ بورت هذا يكون في الـ breadboard
و يتوصل بالكمبيـوتر بوصلة مثل هاذي

اتمنى أكون مرة وضحت

[م. سارة العروي]

بس البورت لازم يكون متوصل بالذائرة الألكترونية حقي ,, وشكل البورت من ورا موجود بالصورة أنا حابه أسأل في نوع أسلاك معين ممكن أستخدمة
أسهل و أفضل طريقة
أنا شفت في بعض الفيديوهات انهم يقصون الـ parallel cable ويوصلون اسلاكة اللي جوه مباشرة بالذائرة بدون الحاجة للبورت ! هل هذي الطريقة جيدة

[Abdulla873]

اختي العزيزه لديك طريقتين , اما ان تشتري بورت كامل وتقطعيه وتستخدمين
ال wires الخاصه به او هناك طريقة اخرى هو شراء wires صغيره مثل المستخدمه
في خطوط الهواتف او ال Twisted Pair Cables او المستخدم في ماطور الستلايت.

[م. سارة العروي]

اقتباس المشاركة الأصلية كتبت بواسطة Abdulla873 اختي العزيزه لديك طريقتين , اما ان تشتري بورت كامل وتقطعيه وتستخدمين ال wires الخاصه به او هناك طريقة اخرى هو شراء wires صغيره مثل المستخدمه في خطوط الهواتف او ال Twisted Pair Cables او المستخدم في ماطور الستلايت.

قصدك أقطع الكيبل اللي من الكمبيوتر للبورت و استخدمة مباشرة بالدائرة بدون البورت

الفكرة مرة عجبتني لكن المشكلة اللي راح تواجهني كيف أعرف أرقام الأسلاك اللي بالداخل !

[Abdulla873]

اقتباس المشاركة الأصلية كتبت بواسطة م. سارة العروي قصدك أقطع الكيبل اللي من الكمبيوتر للبورت و استخدمة مباشرة بالدائرة بدون البورت الفكرة مرة عجبتني لكن المشكلة اللي راح تواجهني كيف أعرف أرقام الأسلاك اللي بالداخل !

ماذا تقصدين بدون بورت؟؟
يمكنك معرفة كل wire مرتبط في اي pin من خلال استخدام ال Buzzer الموجود في
ال AVO Meter

[ahmad abdullah]

اختي ... انا قد طبقت مشروع جميل بالparrallel port و انا قد افيدك بالكثير من خلال خبرتي بالموضوع ...
اولا اختي العزيزة ، انت تحتاجين الى وصلة من الparallel port الى الprinter و هي اكيد ذات طرفين ، احدهما يدخل بالParrallel port و الآخر تقصينه ... و يروح للكب .. اي للزبالة الله يكرمكم ..

ثانياً ، لكي تعرفي الاطراف ، عليك بمثل الذي قاله المهندس عبدالله ، اي استخدام الAVO Meter و اذا لم تفهمي قصده ، فقط اعلميني ، حتى اشرح لكي بالتفصيل الملل ...

اريد ان انبه الى ان الاسلاك هي ليست مريحة للاستخدام بال BreadBoard لذلك عليك بجلب كيبل network و تستخدمي الاسلاك التي بداخله ، و توصلينه على اسلاك الوصلة ...

اتمنى ان تكون فهمت الفكرة ... اي سؤال انا جاهز
