ارجوكم ساعدوني الله يجزاكم الجنه

[غاده***]

السلام عليكم
الله يسعدكم ساعدوني في هذا السؤال هو محلول بس ما ادري الحل صح ولا غلط لانه بنت معي اللي حلته وماهي متاكده من الحل
انا ما فهمته نهاااائيا خصوصا الدائره الرابعه الله يرزق من يساعدني الجنه ساعدوني امتحاني بكره الله يوفقكم لا تبخلون عليه لو بمعلومه بسيطه

[ماجد عباس محمد]

الاجزاء a,b صح أما الجزء C فالخرج V5=-0.6V لأن الدايود السفلى سيكون مفتوح
الرسم D غير واضح
رجاء عند عمل مسح ضوئى يكون أبيض و أسود و التصغير لحد مقبول للصفحة مثل 200×400 مثلا و حفظها بامتداد PNG لتصغير حجم الصورة

[غاده***]

شكرا لك
لكن كيف اوجدتها انا ما اعرف الطريقه اريد شرح تفصيلي الله يوفقك امتحاني بكره اشرحلي كل صوره الله يخليك
وهذي الصوره الاخيره

[غاده***]

جزاك الله خير اخي
خلاص فهمت اللي قبل
لكن بسالك ليش في هذي الرسمه رسمنا الجهد الخارج بهذا الشكل



هل فيه طريقه سهله توضح لي شكل الموجه الخارجه لان عندي لخبطه شويه في هذا الموضوع

[ماجد عباس محمد]

اخى
امتحانك غدا ولا تكلف خاطرك أن تضع صورة مقروءة حتى يتمكن من يريد مساعدتك أن يرد بإجابة صحيحة؟ نصف الكلام غير مقروء ولا نعرف إن كانت -12 أم 12 ولا تضع القيم أمام المخارج ولكن كيفما اتفق؟

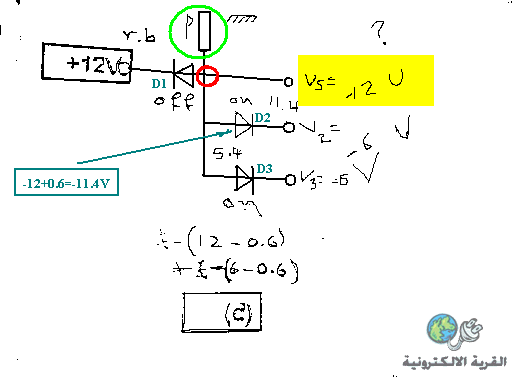

على أى حال هذا تحسين لما وضعت و المفترض أن ما بداخل الدائرة الحمراء توضع علامة تبين أنها نقطة اتصال
عموما إن كان V2 بقيمة سالب 12 فولت فيكون حيث السهم سالب 11.4 فولت مما يجعل باقى الدايودات فى وضع مقفل OFF وهو الذى يظهر على ما أظنه الخرج Vs

هذا أخذا فى الاعتبار أن الطرف المربع العلوى غير متصل بأى جهد

[غاده***]

الله يجزاك الجنه
انا اسفه من الخوف من الاختبار
ممكن تساعدني في سؤالي في الرد اللي بعده

[ماجد عباس محمد]

الخرج = صفر لأن فى نصف الموجة الأولى الدايود السفلى يمنع مرور التيار فلا يكون هناك خرج و فى النصف الثانى الدايود العلوى يمنع

[غاده***]

طيب لو كانت الديودات عكس
عكسنا الديودات
يكون صفر ؟
ممكن تعطيني امثله من عندك وانا اجاوب ؟
امثله بالكتابه فقط اوصفلي شكل الدائره وانا اجاوبك
بليز
