ساعدوني ارجوكم

[مجدي بني فضل]

انا طالب في جامعه النجاح في فلسطين وانا معي ماده اسمهاا تصميم وسائل
طلب مني الدكتور تصميم دائره رنين
سالته ماهذه الدائره حكالي دائره بسيطه وفيها مكثف بتلقاها بكتب الفيزيا او كتب الكهربا
ارجوكم شو دائره الرنين
اذا لم اغلبكم اذا ممكن ترسلولي صوره لدائره الرنين
ارجوكم لان موعد التسليم في1\11

[حيدر علاج حسن]

يوجد نوعان من دوائر الرنين
دائرة رنين التوالي و هي تتكون من ملف و مكثف متصلين على التوالي تعمل الدائرة بخصائص الرنين عند تردد معين يسمى التردد الرنيني0 و يحسب من المعادلة التالية

ƒ0=1/(2π√LC)

L & C : قيم كل من الملف و المكثف
وهذا الدائرة لها خواص ثابته
1- الرادة الحثية تساوي الردة السعوية
2- الممانعة الكلية = المقاومة
3- في حال عدم وجود مقاومة في الدائرة فانها ستكون في حالى قصر و التيار جدا عالي
4- معامل القدرة واحد

الدائرة الاخرى هي رنين التوازي و تتكون من ملف و مكثف موصولين على التوازي و التردد الرنيني يستخرج بنفس المعادلة اعلاه .
الا ان هذه الدائرة تكون مفتوحة عند التردد الرنيني اي ان التيار يساوي صفر و الممانعة قيمتها جدا عالية

[بسام1970]

المشاركة الأصلية كتبت بواسطة مجدي بني فضل

انا طالب في جامعه النجاح في فلسطين وانا معي ماده اسمهاا تصميم وسائل
طلب مني الدكتور تصميم دائره رنين
سالته ماهذه الدائره حكالي دائره بسيطه وفيها مكثف بتلقاها بكتب الفيزيا او كتب الكهربا
ارجوكم شو دائره الرنين
اذا لم اغلبكم اذا ممكن ترسلولي صوره لدائره الرنين
ارجوكم لان موعد التسليم في1\11

سميت بالرنين تشبيها بقطعة معدنية "من معدن رنان" تسمى الشوكة الرنانة. عند ضربها تصدر رنة كالنغمة الموسيقية!

هناك أحجام وأنواع منها وعندما تضرب أحداها تصدر صوتا يسمى رنينا "طنننننننننننننن." كصوت صينية الشاي أو القهوة أو حتى الملعقة عندما تضربها بشيء معدني أو خشبي صلب!

كان يعتمد على صوت بعضها في تعيير أوتار الألات الموسيقية.

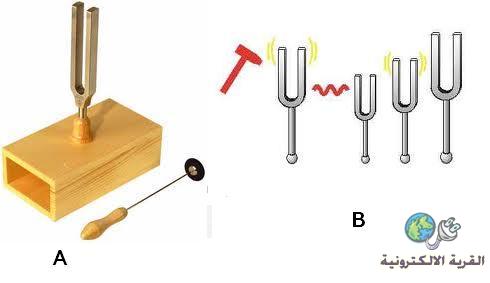

والآن ما يجب عليك أن تفهمه هو أنه لو كان أمامنا شوكتان رنانتان متشابهتان وضربنا أحدهما فإن الأخرى تهتز متأثرة للأخرى وتصدر رنينا مشابها!!!! انظر الصورة وتأمل فضلا.

هل فهمت

كالتوأم إذا وبخت أحدهما بكى وبكى لبكاءه التوأم الآخر!



والآن إلى الرنين الكهرومغناطيسي:

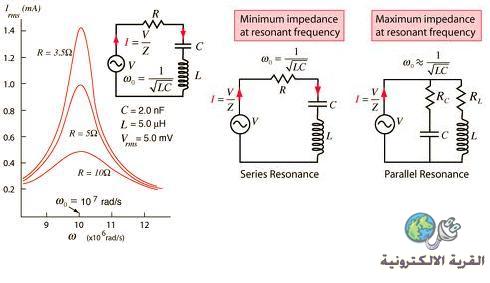

دائرة الرنين كما كتب لك الأخ علاج عبارة عن ملف من سلك نحاسي يتصل مع مكثف إما على التوازي وإما على التوالي كما يرى في الأشكال

الملف له خواص ومواصفات عند مرور تيار فيه فإنه يعيق ذلك ولكن بعد فترة وجيزة يتكون حوله مجال مغناطيسي "أي تحويل للتيار المار فيه إلى طاقة مغناطيسية حوله"
المكثف يمر التيار فيه ويخزنه إلى الأبد إلى إذا كان ملف متصل معه فإنه سوف يفرغ شحنته فيه!!
عملية الشحن والفريغ كل في الآخر مسألة زمنية وتعتمد على مواصفات كل منهما!



المزيد:

الرنين في الدائرة الكهربية المتكونة من ملف ومكثف يحدث عند سريان تيار كهربائي أو نبضة كهربية لفترة وجيزة يمر التيار في الملف ويتكون حوله مجال مغناطيسي ويمر بالمكثف ويخزن فيه شحنة!! وحسب سعة المكثف وقيمة حث الملف ومقاومة كل منهما يفرغ أحدهما ما فيه في الآخر وتصبح العملية متكررة حتى يتلاشى التيار ..تماما كالشوكة الرنانة تضربها فتصدر صوتا يأخذ بالتلاشي... وهذا هو الرنين هو عبارة عن تذبذب نبضة كهربية بين مكثف وملف بالتناوب الأول يشحن ويفرغ في الآخر ويتكون حول الثاني مجال مغناطيسيا يتحول إلى تيار يشحن به المكثف.

والآن عليك أن تبحث في الشبكة وتقرأ آراء الأخرين في معنى الرنين وحساباته وتدخل التعقيد في حساب تذبذب أو رنين الدائرة!

[ماجد عباس محمد]

مشروحة فى هذا الرابط

http://www.qariya.com/vb/showthread.php?t=59960&page=5

[مجدي بني فضل]

بس بدي صصوره للدائره لخلي واحد مهندس كهربائي يعملي اياها بس اتكون بسيطه وبدي اتفهموني شو الهدف من عمل دائره الرنين لما نعرضها امام الطلاب بالمدارس ؟
سوال اخر:
لما يحدث رنين بالدائره هل نقوم بالضغط على الضاغط هل ...............................ظافهموني ارجوكم

[ماجد عباس محمد]

أخى
دائرة الرنين تستخدم لاختيار تردد واحد من مجموعة مثلا عندما تستمع لمحطة راديو فاختيارها يتم عن طريق تغيير قيمة المكثف أو الملف لتغيير التردد لاختيار التردد
معذرة إن كان الهدف وضع وسيلة تعليمية يجب أن تكون فى تخصص الشارح حتى يعلم دقائقها
الاخ وضع لك رسمها و فى الرابط شرحها وهى فقط الملف والمكثف

[بديع87]

أبحث عن مهتزات collpits او hartly فهي مناسبة

[The_Speed]

وفقك الله مع الدراسة وإن شاء الله بالتوفيق و النجاح
