[ennng]

السلام عليكم

لا اقول ان الكل يملك دش ورسيفير ولكن اقول معظم الناس يملكون

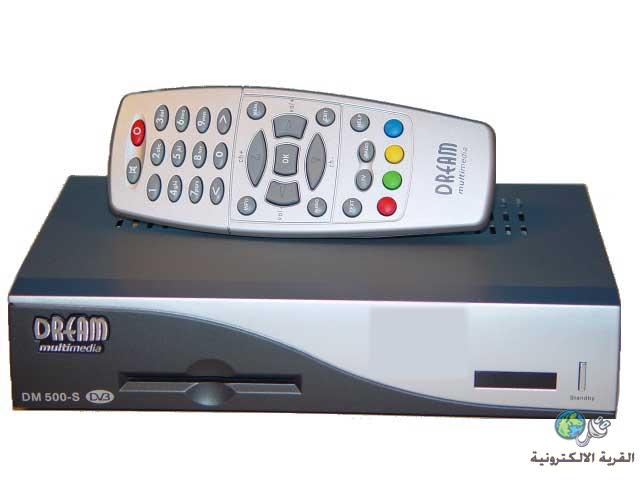

اليوم باذن الله راح يكون مشروعنا عبارة عن التحكم في المنزل عن طريق استخدام الرسيفير وميزت هذا المشروع راح يتعامل مع اي نوع من انواع الريسفرات

طبعا فكرة المشروع بسيطة وسهلة وهي عبارة عن التحكم بتردد القناة وكما هو معروف عندما تضغط مثلا الزر رقم واحد هو مثلا بيكون لقناة محدده ولها تردد محدد
لان كل قناة بتشتغل على تردد وعندما تدوس على الزر خمسة في الريموت مثلا يعطيك القناة الخامسة بتردد مختلف وهكذا.... اي ان كل قناة لها تردد محدد

ممتاز جدا الفكرة هو ناخذ هذا التردد ونحوله الى جهد وهناك دوائر كثيره في النت

طبعا الخطوات كالتالي:

ناخذ الطرف الخارج من الريسيفر اللي ذاهب للتلفزيون طبعا مانوصله على التلفزيون نوصلة على الدائرة (ملاحظة مهمه جدا : اتنفذ المشروع بنجاح في المحاكاة لكن بالهاردوير لم انفذه لاني لااملك الاجهزة واهم شي تحتاج تعرف كم الجهد والتيار الخارج من الرسيفر قبل توصيل اي شي حتى لايخرب عليك شي وارجوا من المتخصصين الاضافة هنا )

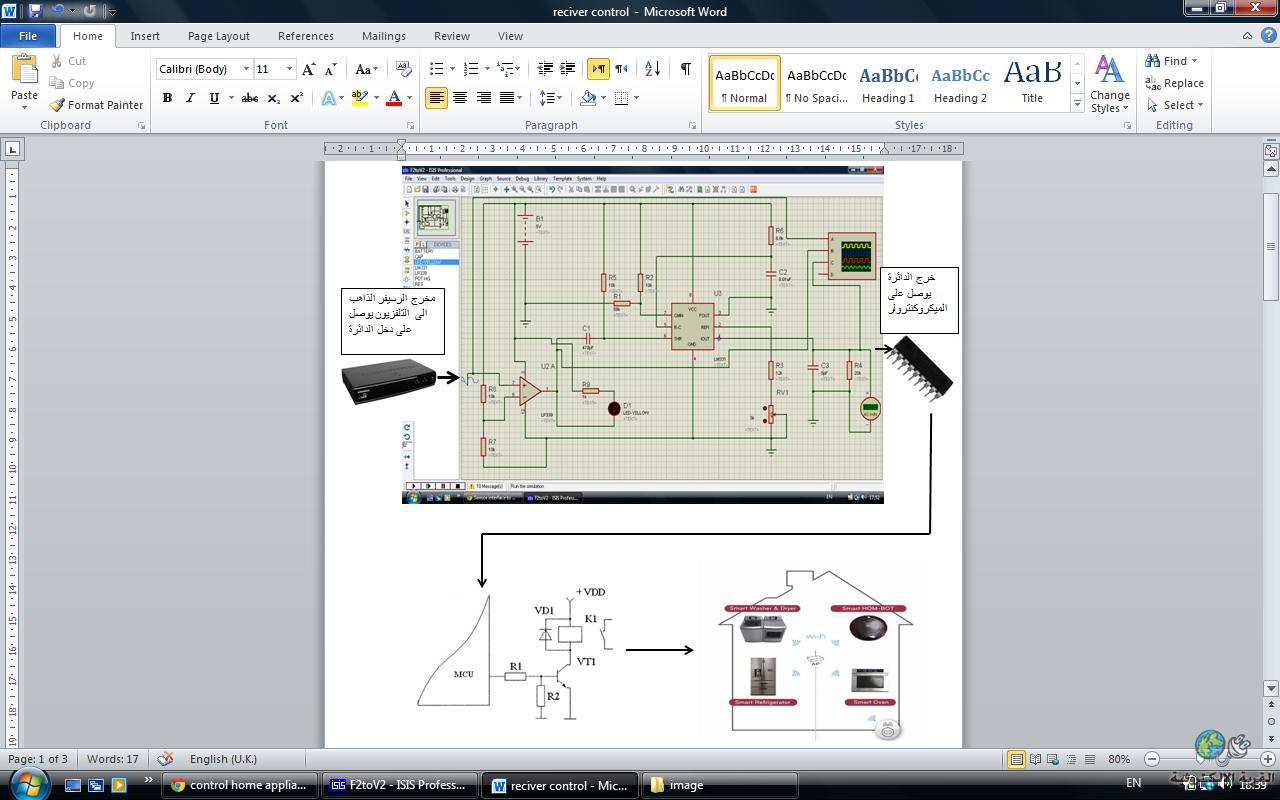

هذا المشروع كاملا:

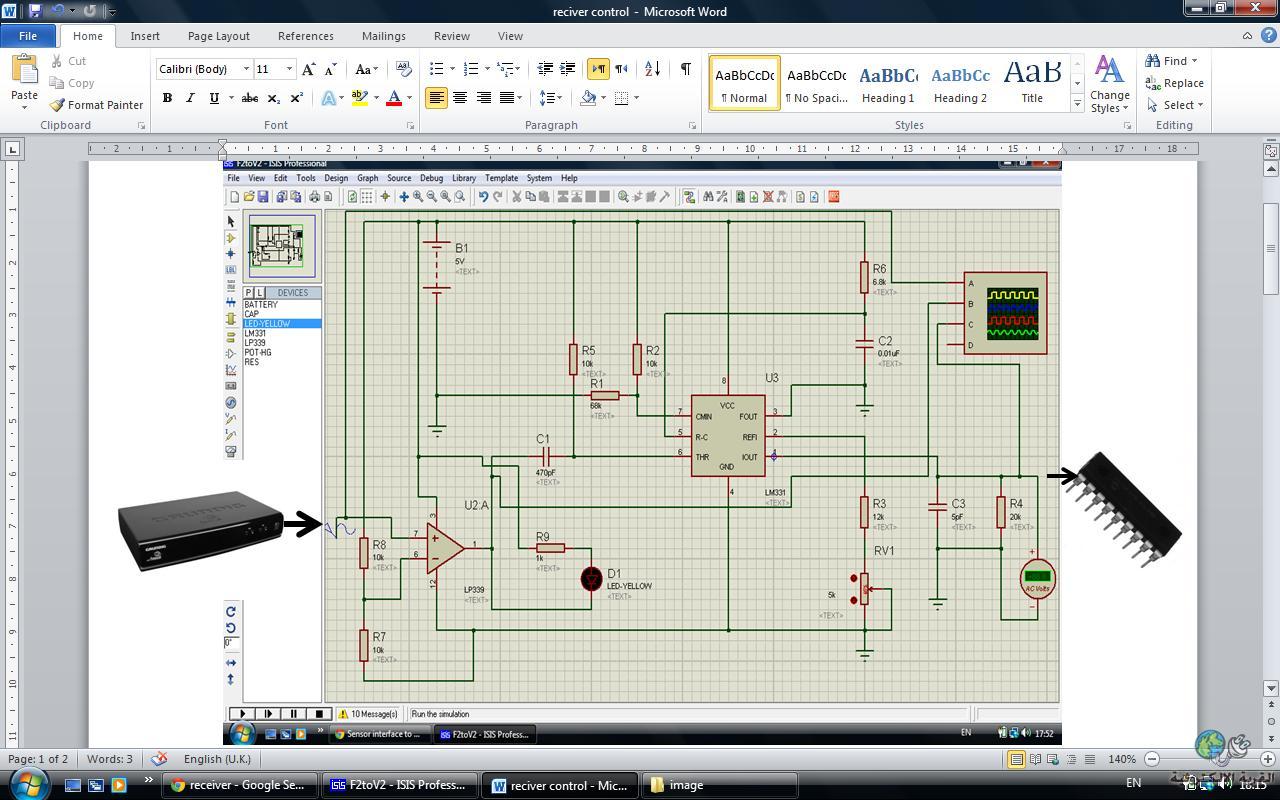

طبعا سلك الرسيفر يوصل على الكمبرتور او المقارن(op amp) وهو بدورة راح يطلع موجة مربعة كما هو معلوم اي اذا كان جهد الموجب اعلى بيكون الخرج واحد واذا كان جهد الموجب اقل من جهد السالب بيكون صفر.

بعد ذالك الاشارة الخارجة من المقارن راح تدخل على المحول (converter) اللي يحول تردد الاشارة الداخلة الي جهد وهناك كما ذكرت دوائر كثيرة في النت

طبعا المحول راح يخرج جهد مختلف في كل مرة اي عندما تضغط على الزر واحد مثلا (اي تردد) راح يعطي جهد معين وهكذا...
طبعا الان خرج المحول راح يوصل على الميكروكنترولر (ايضا لاحظ الجهد الخارج قبل توصيل الهاردوير) اي في كل ضغطة زر في ريموت الرسيفر راح يعطي جهد مختلف طبعا نوصل هذا الخرج على pin analouge في المتحكم اي كانه مثلا سنسر حرارة يعطي جهود مختلفة وتبرمج المتحكم مثلا اذا وصلك الجهد الفلاني
شغلي الجهاز الموصل على الرجل مثلا 1 وهكذا....

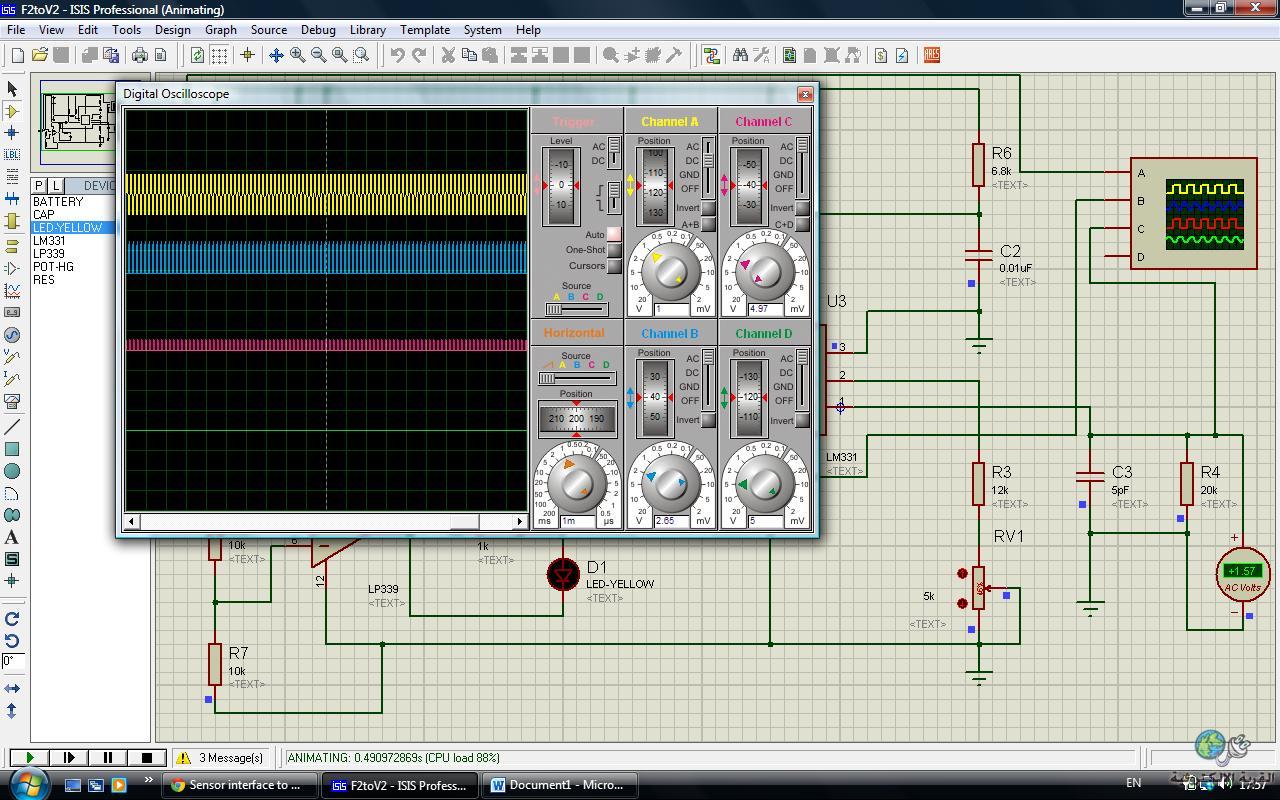

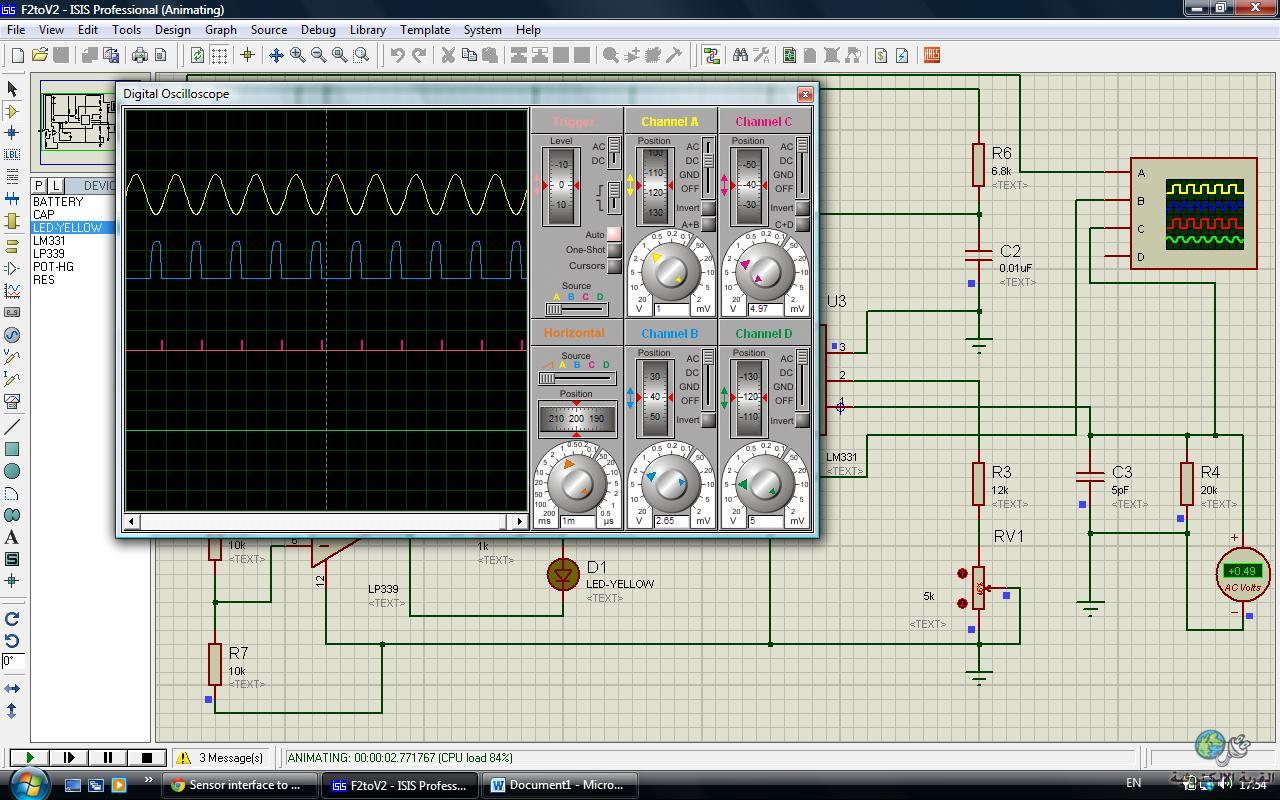

طبعا انا دخلت اشارة sine wave بترددات مختلفة واعطاني جهود مختلفة

500Hz=>0.49v



1KHz=>0.70v


5KHz=>1.57v



ارجوا ان يكون الشرح واضح واي احد عنده استفسار او سؤال او اضافة فليتفضل
ونرجوا منكم الدعاء وتحياتي للجميع
Designed by ennng

[mohemedabo]

مشكور علي الدوائر الجميل
ولكن اخي العزيز انا لم افهم شيئ هل الدائره بعد تصميمها طرف الموصل لرصيفر
هيكون علي خرج الان بي الي موصل لطبق الدش انك بتقول عند الضغط علي رقم هيتغير التردد يبقي معنها انه هيوصل علي طرف الان بي
ثانيان هل هنوصل الرصيفر مع الكمبيوتر هل هيكون هناك برنامج خاص لتحكم
علي الكمبيوتر وكيف الفصل والتشغيل اين موقع الرليه
وكمان الرسيفر هييوصل علي الكمبيوتر عن طريق وصله مستقيمه ولا متقاطعه
ارجو شكل الدائره بعد التصميم صوره حقيقيه او فديو وشرح مبسط لدائره ومشكور يا اخي علي الدائره

[ennng]

هلا اخي

بالنسبة للسلك القادم من الدش مانسوي فيه ولا حاجة فقط ناخذ السلك الخارج من الرسيفر الي التلفزيون وهو كالتالي

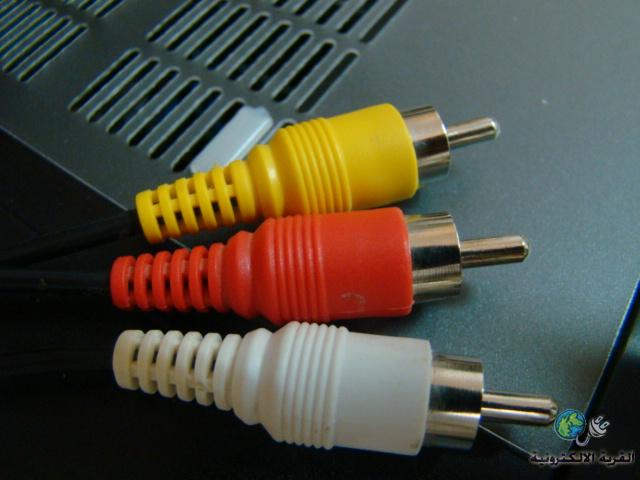

السلك الاصفر للفيديو و السلك الاحمر والابيض للصوت طبعا ناخذ طرف واحد وندخله على الدائرة طبعا الاسطوانة الخارجية للسلك الواحد تمثل الارضي والدبوس الطالع يمثل الاشارة او التردد القادم فلو وصلت مثلا السيلسكوب على و احد من اطراف سلك الرسيقر وضغطت على اي زر في الريموت بتاع الرسيفر راح تلاحظ انه الاشارة اتغيرت وهذا دليل على انه القناة اتغيرت اي التردد اتغير.

طبعا انت توصل دبوس السلك على مدخل الدائرة والارضي على السالب
اي توصل الدبوس على op amp (لاتوصل قبل التأكد من الجهد والتيار الخارج من سلك الرسيفر) وهنا لا نحتاج الى كمبيوتر او برنامج وماشابه ذالك
فقط الاشارة الخارجة من المحول توصلها على المتحكم و توصل المتحكم بريليه
حتى تستطيع التعامل مع 110-220V AC


طبعا كما ذكرت اخي المشروع نجح مع المحاكاة لكن مع الهاردوير لا املك حاليا
الادوات والاجهزة المطلوبة اما بالنسبة للسيلسكوب فانا جربتها وتحياتي لك

[ناصراحمد2]

السلام عليكم ورحمة الله وبركاتة

اولا انا احيى فيك التحرك الممتاز بالتخيل وهو مانحتاجة جميعا ان نتخيل ونبتكر
فاغلب الاجهزة الموجودة حاليا كانت بداياتها حلم وخيال واسع ثم محاولات ومحاولات وبعدها نجاح المحاولات .............................
==========================
ولكن:
لا يوجد اى صلة بين الاقمار الصناعية وماتم شرحة فى الموضوع
الاقمار الصناعية هى عبارة عن اجهزة بث يتم البث منها الى الاقمار الصناعية
واجهزة استقبال ويتم عن طريقها استقبال الاشارة من الاقمار الصناعية الى الريسيفرات ومن بعدها يتم العرض ع التلفاز .....................وهكذا ...........
===========================
يوجد الكثير من المشروعات للتحكم فى اجهزة المنزل
وهى عبارة عن جهاز ريموت طبعا هو (مرسل)
وجهاز استقبال (مستقبل)
يتم توصيلة بالميكروكونتروللر ....................

وماتم فى هذا الموضوع هو وضع ريسيفر بين جهاز او وحدة الاستقبال وبين الميكرو فقط .............................




======================
اتمنى ان لا يكون ردى سلبى
واتمنى ان تستمر فى ترك العنان لتفكيرك وتستمر
وكما سبق فى كلماتى
الانجازات كانت بداياتها احلام



========================
اضافة بسيطة :
هذا الهاردوير سوف يعمل معك سواء كانت اشارة الطبق (lLNP)
موجودة اولا لانة لا يوجد اى تاثير مابين الاشارة الملتقطة من الطبق الى الريسفر
وبين الاشارة الناتجة من الريسفر الى التلفاز ....................



استمر ولكن بتركيز اكثر
وحاول الاستفادة من النتائج
وتوكل على الله


ودمتم بود جميعا

[mahmosha]

مجهود رائع لان لاسف
الجد الخرج من السلوك احمر ابيض اصفر
ليست تردد
انها مجرد تردودات الصوت و الصوره

[ennng]

هلا اخي ناصر احمد2 واخي mahmosha اشكركم على ابداء الاراء

بالنسبة للاقمار الصناعية لها علاقة قوية جدا بما شرحته لانه لولا الاقمار الصناعية لما وصلتنا اشارة على الريسيفر اصلا !!

وبالنسبة "هذا الهاردوير سوف يعمل معك سواء كانت اشارة الطبق (lLNP)
موجودة اولا لانة لا يوجد اى تاثير مابين الاشارة الملتقطة من الطبق الى الريسفر
وبين الاشارة الناتجة من الريسفر الى التلفاز"

فانها مغالطة كبيرة جدا فاذا كانت اشارة الطبق غير موجودة فكيف يعمل النظام!!!
واحده من الاثنين ياانا لم افهم عليك او انت لم تفهم المشروع

انا متاكد جدا بان المشروع ممكن وانا شاهدة خرج الاشارات عبارة عن ترددات مختلفة لكل قناة لكن الان لااملك بعض الادوات والوقت لاطبقة على ارض الواقع وكل هدفي كان اعرض الفكرة واعرض المحكاة فممكن احد عنده الامكانيات والوقت الكافي في تنفيذه على ارض الواقع ومن ثم يفيد جميع الاخوان في المنتدى وجزاكم الله خير

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة ناصراحمد2 السلام عليكم ورحمة الله وبركاتة اضافة بسيطة : هذا الهاردوير سوف يعمل معك سواء كانت اشارة الطبق (lLNP) موجودة اولا لانة لا يوجد اى تاثير مابين الاشارة الملتقطة من الطبق الى الريسفر وبين الاشارة الناتجة من الريسفر الى التلفاز ....................

معذرة الاشارة الملتقطة من الطبق الى الريسفر هى الموجة المحتوية للمعلومات التى بعد الفك ستخرج من الريسفر الى التلفاز فلو المحطة المستقبلة لا تحتوى صوت فلن يخرج إلا صورة ولو كان ستيريو سيختلف الصوت بين المخرجين ولو مونو سيكون متماثل

[ماجد عباس محمد]

بالنسبة للمشروع فجهد مشكور و تمنياتى بالتوفيق و هذه بعض النقاط
فكما قلت أن الناتج من الريسيفر إلى التلفاز يتغير لحظيا حسب الارسال ولا يمكن التنبؤ بمحتواه ومن ثم استخدامه فى التحكم
المستخدم فى المحاكاة تردد محدد افترضت أنه ثابت ولا يتغير و موجود بينما ما ينتج فعلا هو تردد متغير حسب الصوت و الصورة المعروضة لحظيا
هناك نقطة أخرى أنك استخدمت مقارن للحصول على موجة مربعة، ثم تحويل من تردد لجهد مستمر لتغذيته لميكرو، إذن يجب أن يعيد الميكرو تحويلها لقيمة رقمية ليتعامل معها و كان أسهل استخدام الصورة النبضيه لو كانت تصلح
كما أن هناك نقطة أخرى أنك تقول "تحكم فى منزلك عن طريق الأقمار"
عندما تستخدم الريموت لا ترسل للقمر أى شيئ انما فقط كما لو أن لديك جهاز راديو fm يعمل بالريموت بدلا من الآزرار ، لا استطيع القول تحكم فى منزلك بالف ام لانى استخدم الريموت معه
