[صوان3]

السلام عليكم ورحمة الله

أود أن أسألكم

أريد أن أقوم بعمل دائرة كهربائية وظيفتها قطع وتوصيل التيار الكهربائي كل فترة زمنية معينة (مثلا نصف ساعة) بحيث مدة القطع تكون 3 ثواني ، وأريد وضعها لقاعدة هاتف خلوي الإنبت له 12فولت و800أمبير ، حاولت تصميم دائة عبر كونتر 8-بت لكن المشكلة أن الآي سي المستخدمة لا تتحمل هذه القيم ، فممكن تفيدونا إخوانا المهندسين.

[حيدر علاج حسن]

يعني زمن التشغيل نصف ساعة و زمن الاطفاء 3 دقائق ؟؟

[صوان3]

3ثواني

بالأحرى زمن توصيل التيار نصف ساعة وزمن قطع التيار 3ثواني

[حيدر علاج حسن]

ماشي الحال اخي ..
كم ساعة و يكون عندك المخطط ان شاء الله

[صوان3]

يسلموا أخ حيدر

[صوان3]

يسلموا أخ حيدر

في الإنتظار

[حيدر علاج حسن]

تفضل اخي ..

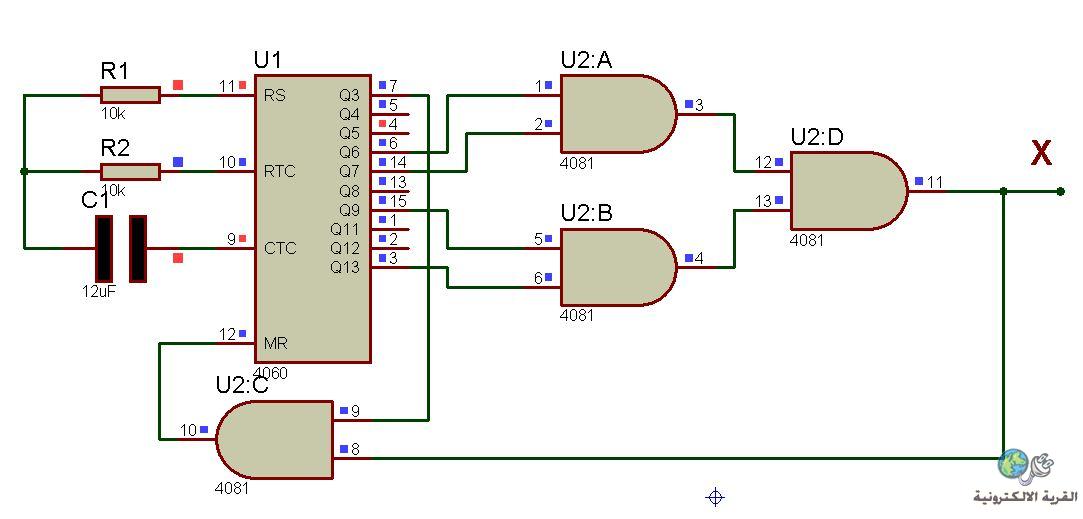

في هذه الدائرة حاولت اختصارها قدر الامكان و سوف تحتاج الى متكاملتين فقط .
متكاملة العداد 4060 و متكاملة 4081 و التي تحتوي على 4 بوابات ..

نجعل العداد يعد من صفر الى 600 بواقع 3 ثوان لكل نبضة .
الاخراج X يبقى صفر لمدة نصف ساعة ثم ياخذ واحد لفترة 3 ثوان ...
يمكن التحكم بالزمن من خلال المقاومة R2 و المكثف و حسب العلاقة التالية :

t=33 R2 C

حيث (t) زمن النبضة الواحدة ..

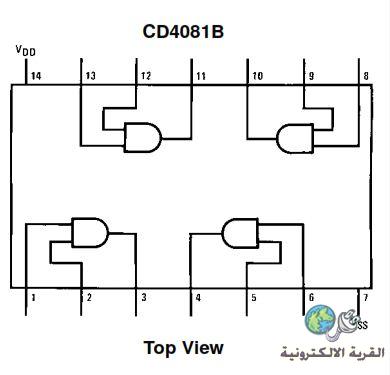

بالنسبة للبوابات فجميعها موجود في متكاملة واحدة و هذه صورة المتكاملة توضح طريقة التوصيل .

بقي ان نوصل ريلي الى المنفذ X و نمرر التيار عبر النقطة الغالقة فيه ..

[صوان3]

مشكور جدا أخ حيدر

لكن أستفسر x قيمتها 0 لمدة نصف ساعة معنى ذلك أن التيار لا يمر فأنا أريد العكس أم معناه أن الدائرة توصل عند 0 وعند القيمة واحد تقطع التوصيل
