[امل ميمو]

من فضلكم انا اريد عزل الارضي الخاص بالRELAYعن البورد الخاص بالتحكم لاتي اريد استخدام محول واحد فقط ولا اعرف كيف اقوم بعزل الارضي لاني الريلي يسبب شوشرة للميكرو مع وضع دايود على الملف والدخل على optocoupler
وشكرا لكم

[حيدر علاج حسن]

يمكنك منع الشوشرة بتوصيل مكثف 1000uF على دخل و خرج منظم الجهد الذي يجهز المتحكم ..

[ennng]

ممكن تستخدم SSR solid state relay
اللي يساعد على اسقرار الدائره وكذالك يقلل من استخدام المكونات مثل الترانزيستور وخلافة لان ملف الريله ممكن نتحكم فيه دايركت من المتحكم

[امل ميمو]

نعم اخي الكريم كلامك مظبوط بس الريلاي ارخص وانا اريد حل مع الريلاي
وشكرا جزيلا لردك واهتمامك

[Abdulla873]

ممكن الدائره؟؟

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة امل ميمو من فضلكم انا اريد عزل الارضي الخاص بالRELAYعن البورد الخاص بالتحكم لاتي اريد استخدام محول واحد فقط ولا اعرف كيف اقوم بعزل الارضي لاني الريلي يسبب شوشرة للميكرو مع وضع دايود على الملف والدخل على optocoupler وشكرا لكم

أخى
الصورة غير واضحة بالنسبة لى لعدم وجود الدائرة لكن ما استخدمع عادة هو ريلاى 12 فولت و يتحكم فيه ترانزيستور و يأخذ تغذيته من قبل المثبت 7805
أيضا يمكنك وضع مكثف على طرفى ملف الريلاى مباشرة

[امل ميمو]

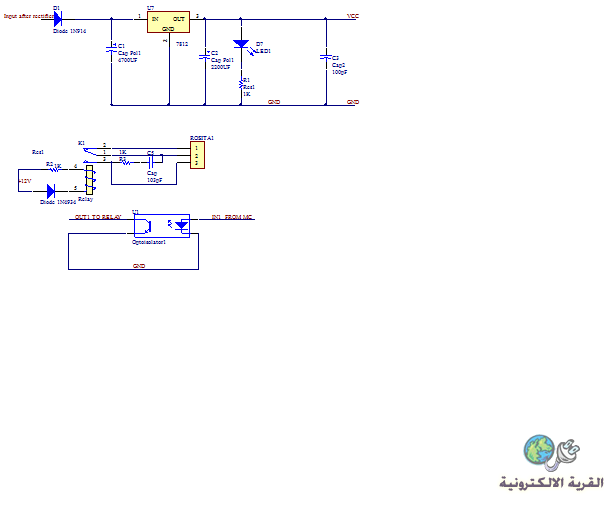

استاذنا الفاضل هذه الرسمة

[ماجد عباس محمد]

أخى

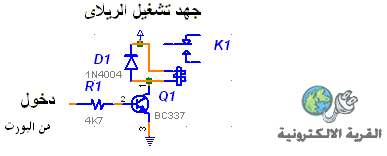

هذه هى الدائرة التى استخدمها ولم يحدث منها أى مشاكل كما شرحت فى مشاركتى السابقة

أى أن الريلاى يأخذ 12 فولت من قبل المثبت 7805
