المساعدة في ترانزيستور دارلينجنون BC516

senchiro · 22-10-2011, 01:52 PM

السلام عليكم اخواني
ارجو المساعدة في امكانية تحوير ترانزيستور دارلينجنون BC516 ودلك باستعمال ترانزيستورين
مع العلم اني بحثت عن بديل لم اجده
وشكرا

samer22 · 22-10-2011, 05:05 PM

هذه بدائل لهذا الترانزيستور

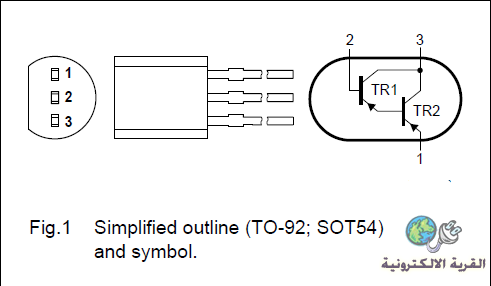

ويمكنك استخدام اي ترانزيستورين PNP بالقيم المطلوبة وتركيبهم كما في الصورة كبديل

senchiro · 22-10-2011, 05:35 PM

بارك الله فيك اخي samer22بالنسبة للبدائل المطروحة لم اجد ايا منها
اما بالنسبة لما تطرقت اليه اخي الحبيب (ويمكنك استخدام اي ترانزيستورين PNP بالقيم المطلوبة وتركيبهم كما في الصورة كبديل ) فهادا ما احتاجه حاليا مع قليل من الشرح لاعلم قيمة و خصائص الترانزيستورين البديلين
وشكرا واتمنى ان تجيبني على تساؤلي اخي الكريم

م/محمود حمدى · 22-10-2011, 11:32 PM

senchiro · 23-10-2011, 12:14 PM

بارك الله فيك اخي محمود حمدي ..لكن المرجو رفع الصورة او الشرح من جديد لامها لا تظهر لدي و شكرا

Ghost 2003 · 23-10-2011, 01:46 PM

بسم الله الرحمن الرحيم

كما اشار لك أ. samer22 عضو ذهبي

الداتا شيت للترانزيستور من نوع دارلينجنون BC516
BC516 PNP Darlington transistor

http://www.nxp.com/documents/data_sheet/BC516.pdf

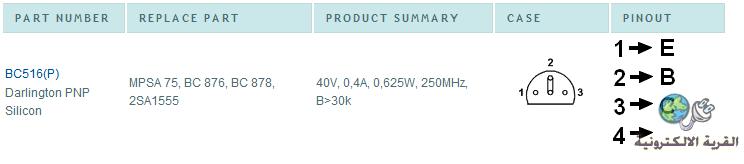

البدائل له

MPSA 75, BC 876, BC 878, 2SA1555

المكمل للترانزيستور رقم BC516

BC516=BC517

والبدائل للترانزيستور رقم BC517

BC517 <=> BC517RL1

BC517 <=> BC517ZL1

BC517 <=> 2N6426

BC517 <=> 2N6427

BC517 <=> BC517RL1

BC517 <=> BC517ZL1

BC517 <=> MPSA14

BC517RL1 <=> BC517

BC517RL1 <=> BC517

BC517ZL1 <=> BC517

BC517ZL1 <=> BC517

الموقع

http://english.electronica-pt.com/db...f=BC516%28P%29

معلومة مفيدة

http://en.wikipedia.org/wiki/Darlington_transistor

senchiro · 24-10-2011, 09:57 AM

حفظك الله اخي Ghost 2003
شرح جميل و معلومات مفيدة والله هادا ما كنت ابحث عنه
واسمح لي اخي الكريم الاستفسار عن ما تطرقت اليه
المكمل للترانزيستور رقم BC516

BC516=BC517
هل هدا يعني انه بامكاننا تركيب BC517 مكان BC516

Ghost 2003 · 24-10-2011, 10:18 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة senchiro

حفظك الله اخي Ghost 2003
شرح جميل و معلومات مفيدة والله هادا ما كنت ابحث عنه
واسمح لي اخي الكريم الاستفسار عن ما تطرقت اليه
المكمل للترانزيستور رقم BC516

BC516=BC517
هل هدا يعني انه بامكاننا تركيب BC517 مكان BC516

يا اخي العزيز

انني اصلح خطأ الكتابة فقلت مكمل للأخر

الترانزيستور هو من نوع BC516 PNP Darlington transistor

أما الترانزيستور هو من نوع BC517 NPN Darlington transistor

ويعني هذا انه مكملان لبعضهم البعض وليس بديل لأنهما من نوعين مختلفين تماماً
