بسم الله الرحمن الرحيم

والسلام عليكم ورحمة الله وبركاتة



كيفية الدخول علي سيرفيس لآلة تصوير كانون أنالوج موديل NP 6030

مهندسينا واساتزتنا الكرام تحياتى لكم وكل عام وانتم بخير



صورة لوحة البانل لآلة تصوير كانون أنالوج موديل NP 6030



حيث تعني:

1- ازرار الأرقام من رقم 1 إلي رقم 0 والرقم المطلوب هو المحدد بالرقم 1 للدخول للسيرفيس مود الخاص بالماكينة

2- السهم الأسفل للتنقل للتالي بين القوائم.

والسهم الأعلي للتنقل للسابق بين القوائم.

و زر ok لتغيير القيمة.



حيث تعني:

1- مفتاح النجمة للدخول لبرنامج السيرفيس مود الخاص بالآلة

2- مفتاح البور الرئيسي للماكينة

ادخل علي السيرفيس عن طريق

توجد بكتاب الصيانة صفخة رقم 151



1- افتح الباب الأمامي وسوف تجد ثقب به يسمي برس SW501 تظل ضاغط عليه
2- تشغيل الآلة من الفتاح الرئيسي لها وانت ضاغط علي البرس SW501 مع الضغط ايضاً علي مفتاح الباب الأمامي وتظل ضاغطاً عليه قبل تشغيل الماكينة من المفتاح الرئيسي لها.
3- من يمين لوحة مفاتيح الماكينة يوجد زر النجمة *
4- ادخل هذا الكود *3*
5- بعد ذلك سوف يدخل علي برنامج السيرفيس مود الخاص بالماكينة وهنا حرر البرس SW501
6- وللخروج من برنامج السيرفيس مود (افتح ثم اغلق) الباب الأمامي الرئيسي للماكينة.

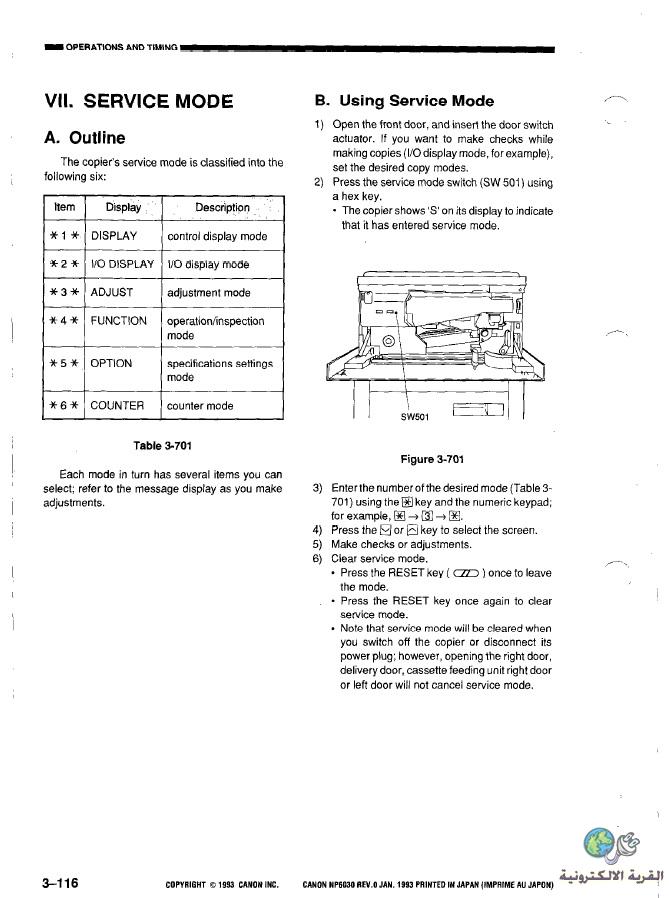

B. Using Service Mode
1- Open the front door, and insert the door switch
actuator. If you want to make checks while
making copies (I/O display mode, for example),
set the desired copy modes.
2- Press the service mode switch (SW 501) using
a hex key.
- The copier shows ‘S’ on its display to indicate
that it has entered service mode.

3- Enter the number of the desired mode (Table 3
701) using the q key and the numeric keypad;
for example, q --t a + q .
4- Press the q or q key to select the screen.
5- Make checks or adjustments.
6- Clear service mode.
Press the RESET key ( ~23 ) once to leave
the mode.
Press the RESET key once again to clear
service mode.
Note that service mode will be cleared when
you switch off the copier or disconnect its
power plug; however, opening the right door,
delivery door, cassette feeding unit right door
or left door will not cancel service mode.

وهذه الطريقة تصلح لبعض طرازات كانون الأنالوج منها ومنها طراز أو موديل NP 6045

ومن عنده المزيد فل يزيد ما عنده دون شكر

كتيب الصيانة والبارتس لآلة تصوير كانون موديل NP 6030

http://www.qariya.com/vb/showthread.php?t=96231
