سؤال في توصيل السويشات

[noor1144]

السلام عليكم

لقد قمت بالغاء سويشات من من هذا النوع
membrane switch
( مرفق صورة )

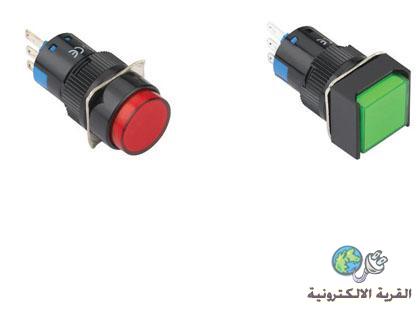

ووضع بدالها سويشات من هذا النوع
push button switch
لعدم وجود قطع غيار ولان السويشات membrane switch
خربت


والحمد لله اشتغلت تمااااااام وقد قرات سابقا ان السويشات الاولى مصممه حتى لاتعطي اكثر من امر للمايكرو عند الضغط عليها مره واحده
والسويشات التي وضعتها تعمل جيدا وتعطي امرا واحدا عند الضغط عليها

ولكن سؤالي هو
ان الغريب ان السويشات التي وضعتها مع انها بلاستيك الا ان من يلمسها يشعر بصعقه كهربائية خفيفة ويرى شرار خفيفة
فصلت الارضي من الكهرباء عند التغذية الرئيسية ولكن نفس الشيء ماحصل اي شيء
هل يوجد خطا في توصيل السويشات علما انها تعمل جيدا
هل يجب ان اضع مكثفات بين السويشات او مقاومات او خلافة

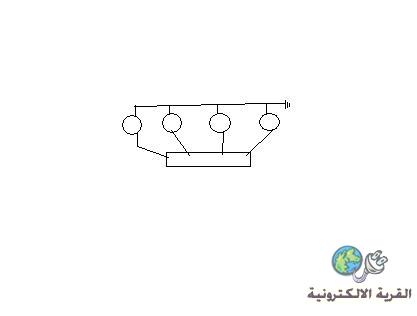

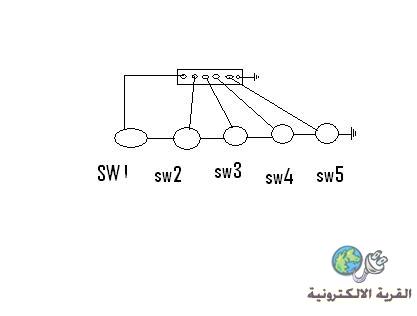

هذه الرسمه وهكذا وصلت السويشات




وسؤال آخر يرجى الرد عليه
في كثير من الاجهزة عندما تلمس الجزء المعدني منها تصعقك حتى حتى لو فصلت الارضي مع العلم ان اول ما اشتريت الجهاز ما كان يصعق فما الحل لذلك

[حيدر علاج حسن]

اذا كانت طريقة التوصيل فعلا كذلك فهي غير صحيحة ...
1- كل مفتاح لا يعمل مالم يضغط المفتاح الذي بعده لان المفتاح الرابع يأخذ من الخامس ..
و الثالث ياخذ من الرابع .. و هكذا ..
2- المفتاح اما ان يعطي صفر او واحد ..اما هذه المفاتيح تعطي فقط الصفر و في حال عدم الضغط عليها تبقى النقطة معلقة دون تحديد الفولتية ( بصفر او 5 ) فولت ..

[noor1144]

يا اخي او لا شكرا لك
ثانيا الرسمه المرفقة هي ليست دائرة انا مصصمها هي لجهاز جاهز من المصنع
ولكن لوحه المفاتيح خربت وانا فقط فمت باستبدال المفاتيك بغيرها نوع آخر
علما انها تعمل جيدااااااااااااااااااااااا غير ماذكرت
قد اشكل عليك التوصيل قد يكون من الرسمه لاني رسمتها بسرعة
ولكن لاحظ ان الواصل مع بعض هو الارضي
انا فقط اسأل عن موصوع صعقة الكهرباء لان نوع السويشات الاولى غير ما انا وضعت وسؤالي باختصار ماذا اضيف بين المفاتيح من مكثف ومقاومة ليصبح مثل السويش الاصلي واعالج موضوع الكهرباء
فقط
