طلب دائرة ac current sensor

[almoflehy]

السلام عليكم ورحمة الله وبركاته

ارجو مساعدتي فانا اريد دائرة ac current sensor



اريد من الدائرة فقط ان تعطينا output voltage عند مرور تيار ac في السلك ولايهم ان كان الفولت الخارج متغير بتغير شدة التيار او لا، ويفضل ان يكون ثابت
انا اريد فقط ان يكون هناك فولت في الخرج ان مر تيار في السلك ويكون 0 فولت ان لم يمر
وهل الدائرة التي في الصورة في الاعلى تفي بالغرض
ارجو من لديه مساعدة الا يبخل علينا
وشكرا جزيلا لكم

[حيدر علاج حسن]

تحتاج فقط الى محولة التيار CT و مقاومة توصل اليه مباشرة ...
طبعا اعلى خرج للمحولة هو 5 امبير و عليه فان المقاومة سوف تكون قليلة جدا 1 او 2 اوم و قدرتها حسب التيار الذي سوف يمر فيها ...
لكن العلاقة بين التيار و الجهد لن تكون خطية ..
اما اذا كان التيار لا يتغير فان الجهد سوف يبقى ثابتا ايضا ...

للحصول على المقاومة المطلوبة يمكنك استخدام خمس مقاومات قيمة كل واحدة 10 اوم . نوصلها على التوازي , منها نحصل على مقاومة صغيرة و منها نحصل على قدرة عالية ...

[almoflehy]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

تحتاج فقط الى محولة التيار CT و مقاومة توصل اليه مباشرة ...
طبعا اعلى خرج للمحولة هو 5 امبير و عليه فان المقاومة سوف تكون قليلة جدا 1 او 2 اوم و قدرتها حسب التيار الذي سوف يمر فيها ...
لكن العلاقة بين التيار و الجهد لن تكون خطية ..
اما اذا كان التيار لا يتغير فان الجهد سوف يبقى ثابتا ايضا ...

للحصول على المقاومة المطلوبة يمكنك استخدام خمس مقاومات قيمة كل واحدة 10 اوم . نوصلها على التوازي , منها نحصل على مقاومة صغيرة و منها نحصل على قدرة عالية ...

شكرا جزيلا لك استاذ حيدر
هل تقصد باستخدام CT ومقاومة كما بالصورة
وهل CT تباع جاهزة ام يجب ان اعملها بنفسي

[ماجد عباس محمد]

تحتاج أيضا دائرة تقويم لتحول المتردد الى مستمر و مكثف تنعيم حتى يحول المقارن الخرج لمستوى ثابت
بدونها سيخرج نبضات مربعة متوافقة التردد مع الدخول

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة almoflehy

شكرا جزيلا لك استاذ حيدر
هل تقصد باستخدام CT ومقاومة كما بالصورة
وهل CT تباع جاهزة ام يجب ان اعملها بنفسي

نعم هذا التوصيل جدا كافي للحصول على جهد متناوب ..
المحولات موجودة جاهزة و قيمها قياسية 25 , 30 , 60 ,90 .. وهكذا .. هذا بالنسبة لتيار الدخل ..
اما تيار الخرج فجميعها تعطي 5 امبير كحد اعلى ...
سعر القطعة الواحدة 3.5 دولار امريكي ..

[almoflehy]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

نعم هذا التوصيل جدا كافي للحصول على جهد متناوب ..
المحولات موجودة جاهزة و قيمها قياسية 25 , 30 , 60 ,90 .. وهكذا .. هذا بالنسبة لتيار الدخل ..
اما تيار الخرج فجميعها تعطي 5 امبير كحد اعلى ...
سعر القطعة الواحدة 3.5 دولار امريكي ..

شكرا جزيلا لك استاذ حيدر على مساعدتك
وبارك الله فيك

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

تحتاج أيضا دائرة تقويم لتحول المتردد الى مستمر و مكثف تنعيم حتى يحول المقارن الخرج لمستوى ثابت
بدونها سيخرج نبضات مربعة متوافقة التردد مع الدخول

شكرا لك استاذ ماجد على تفاعلك مع الموضوع

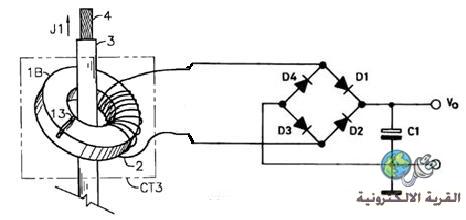

هل هذا التركيب كما اوضحت



وهل بعد ذلك اقوم بتوصيل الدائرة بالمقارن الذي في الصورة في اول الموضوع ام ان هناك تركيب اخر افضل
انا فقط اريد عند مرور التيار ان تعطي الدائرة خرج اقوم بادخاله على قاعدة ترانزستور استخدمه كمفتاح في تشغيل ريليه او اي شيء اخر
ان كانت هناك دوائر تقوم بهذا الامر فارجو المساعدة
وشكرا جزيلا لكم على مساعدتكم
