المساعده بدائرة ريليه

[mohamed-elc]

السلام عليكم ورحمة الله وبركاته
مهندسينا الكرام بعد التحية
خلاصة الموضوع
عندى جهاز انذارللحرائق
يعمل بالبطارية 9فولت
المهم هو يقوم بالانذار عن طريق الصوت
نود اضافة اضاءة لمبه 220 الى الصوت
وهو يعمل على سماعة بوز
فهل من دائرة تقوم بالعمل بمجرد اخراج صوت الانذار
لقتوم بتشغيل ريلية ليقوم الريليه باشعال مصباح 220
انا فكرت فى ربط الدائرة
بتريالك وريليه
بمجرد اخراج الصوت ليعمل الترياك على امداد الريليه بفولت
ال9 الخارج من البطاريه او جهد منفصل عن طريق محول مثلا
ليعمل الريليه ومن ثم يقوم باضاءة المصباح

فياريت لو حد يوضحلى طريقة الربط
او يكون عنده دائرة جاهزة ولكم جزيل الشكر

[iiirrr]

الحل سهل جدا,
اربط طرفي الريلي على سماعة الصوت

[mohamed-elc]

المشاركة الأصلية كتبت بواسطة iiirrr

الحل سهل جدا,
اربط طرفي الريلي على سماعة الصوت

السلام عليكم ورحمة الله وبركاته
اخى الفاضل اشكر ردك ووجودك فى موضوعى
ولكن هل لى من سؤال
هل تجد ان خروج السماعة قادر على اشغال الريليه
اعتقد ان الفولت الخارج الى السماعة لايتعدى 1 واحد فولت
وهو بالتالى غير قادر على تشغيل الريليه
اشكرك اخى الفاضل على ردك وجهدك فى العطاء
وننتظر مهندسينا الكرام لاعطائنا رأيهم فى هذه المعلومه

[mohamed-elc]

كل عام وانتم بخير
يا اهل الخير

[م/جمال]

مرحباً

ان ستخدمت الترياك فلا داعى للرالية

نفس طريقة ربط الترياك مع دوائر الفلشر
لا استطيع الرسم ولكنى سأحاول وان نجحت سيكون الرسم فى رسالتى القادمة

[م/جمال]

وجد لك رسالة اخ اسامة مطر وبها طريقة رابط الترياك بالدائرة بواسيط فتو كبلير

فى الموضوع هدا
ويتم وضع طرفين السماعة فى مدخل الفوتو كبلير
ما يهمك هو جذئ تركيب الترياك

http://www.qariya.com/vb/showpost.ph...40&postcount=5

شكرا

[سعيد قادر]

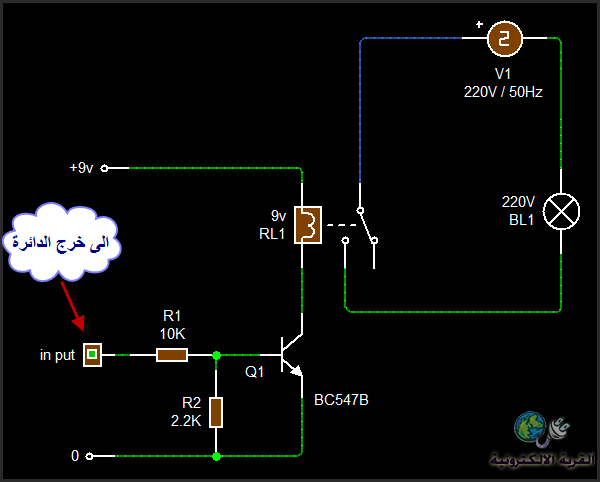

تفضل يربط الى خرج الدائرة

[asto]

ممكن تجيب ريلاي 8 ارجل

طرفين لـتوصيل ال 9 فولط الى وشيعة الريلاي و الارجل الباقية

شرحها في الصورة التالية :



او هذه الصورة ما على اليمين
